63 OM-1642 1 101-001 (1) 选项设定 • 透过照明单元 有透过选项元件时，选中透过照明单元。选中透过照明单元， 便显示照明教示 ( 透过照明 ) 按钮。 (2) 数据表示·教示 • [ 照相机补正 ] 按钮 使用倍率教示治具，实行照相机倍率教示。 Note 通常不使用。 • [ 照明教示 ( 反射照明 )] 按钮 使用照明教示治具，实行反射照明的照明教示。 Note 通常不使用。 • [ 照明教示 ( 透过照明 )…
62
OM-1642
1101-001
(3) 显示重复识别结果的合计值。
(4) 设定实行重复识别的次数。
只能在停止时变更设定。
(5) 将结果输出为 CSV 文件。
(6) 发生识别错误时，指定是否停止重复实行。
复选框被选中时，在识别异常下停止。
Note
移动元件进行识别时，有时在移动的瞬间图像变得模糊而发生
识别异常，因此请关闭该功能后使用。
(7) 进行连续处理的开始 / 停止。
(8) 结束连拍识别测试模式。
[12]
: 各种设定

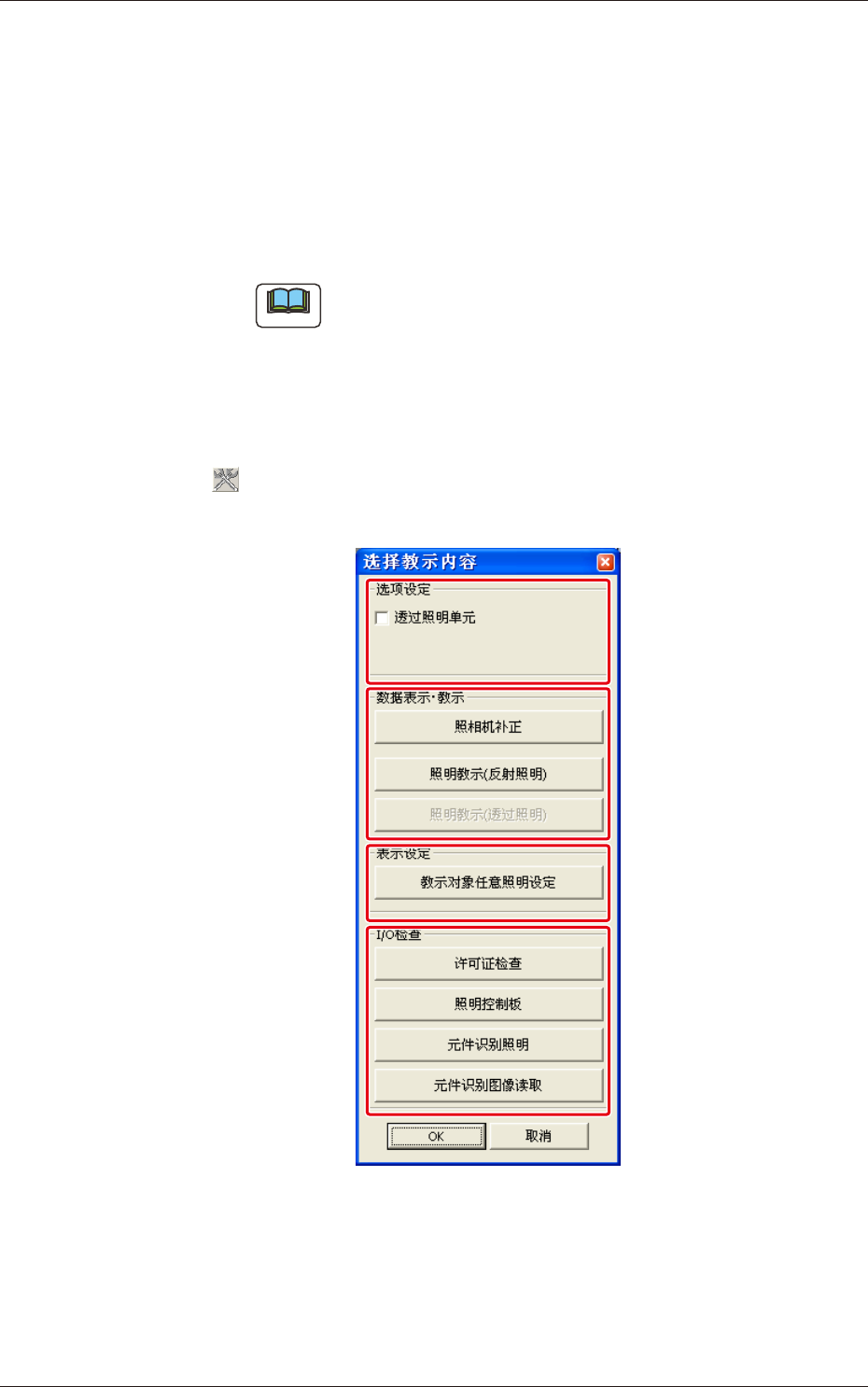

点击各种设定，便显示以下界面。
(1)
(2)
(3)
(4)
F68
7.1
“
EG-200 软件
”
的界面说明
63
OM-1642
1101-001
(1) 选项设定
•
透过照明单元
有透过选项元件时，选中透过照明单元。选中透过照明单元，
便显示照明教示 ( 透过照明 ) 按钮。
(2) 数据表示·教示
•
[ 照相机补正 ] 按钮
使用倍率教示治具，实行照相机倍率教示。
Note
通常不使用。
•
[ 照明教示 ( 反射照明 )] 按钮
使用照明教示治具，实行反射照明的照明教示。
Note
通常不使用。
•
[ 照明教示 ( 透过照明 )] 按钮
实行透过照明的教示。( 不使用治具 )
Note
通常不使用。
(3) 表示设定
•
[ 教示对象任意照明设定 ] 按钮
进行任意照明的设定。不能清晰地看见在标准的照明模式下应
该检出的部位 ( 引脚、球体、外形等 ) 时，可以通过选择具有
良好照射效果的任意照明模式来实行更为准确的教示。
点击 [ 教示对象任意照明设定 ] 按钮，便显示
“
点灯方式指定
”
界面。
辉度增减按钮
F69
用点灯方式指定界面的辉度增减按钮可以设定各点灯方式的辉
度值。
7.1
“
EG-200 软件
”
的界面说明
64
OM-1642
1101-001
设定的照明模式可作为任意照明在实行元件数据库教示时选择。
任意照明
F70
Reference
关于任意照明的选择请参照
“
8.5 照明模式的手动选择
”
章
节。
(4) I/O 检查
•
[ 许可证检查 ] 按钮
进行许可证的有无以及项目的检查。
Note
通过许可证识别码提供许可证。( 内置于照明控制板 )
点击 [ 许可证检查 ] 按钮，便显示以下界面。点击 [ 诊断实行 ]
按钮，便进行许可证检查，显示检查结果和异常内容。( 结果正
常时不显示异常内容。)
F71
7.1
“
EG-200 软件
”
的界面说明
