60
OM-1642
1101-001
[4]
: 识别测试
进行识别测试。
可以不结束此界面就实行识别测试。
Note
被判断为分割识别对象元件时不能进行测试。请在教示操作界面进行
测试。
[5] : 核对
检查创建中的元件数据库数据。
[6]
: 撤消
取消刚才进行的操作。
Note
不能恢复元件图解的全体位置。
[7] : 恢复
恢复
“
撤消
”
取消的操作。
[8]
: 排列
排列窗口。
[9]
: 数据集合
启动数据集合对话框，以设定的单位进行数据的集合。
[10]
: 照相机读取
用照相机读取图像。
Reference
关于用照相机读取图像的方法，请参照
“
8.2 用照相机读取图像的步
骤
”
章节。
7.1
“
EG-200 软件
”
的界面说明
61
OM-1642

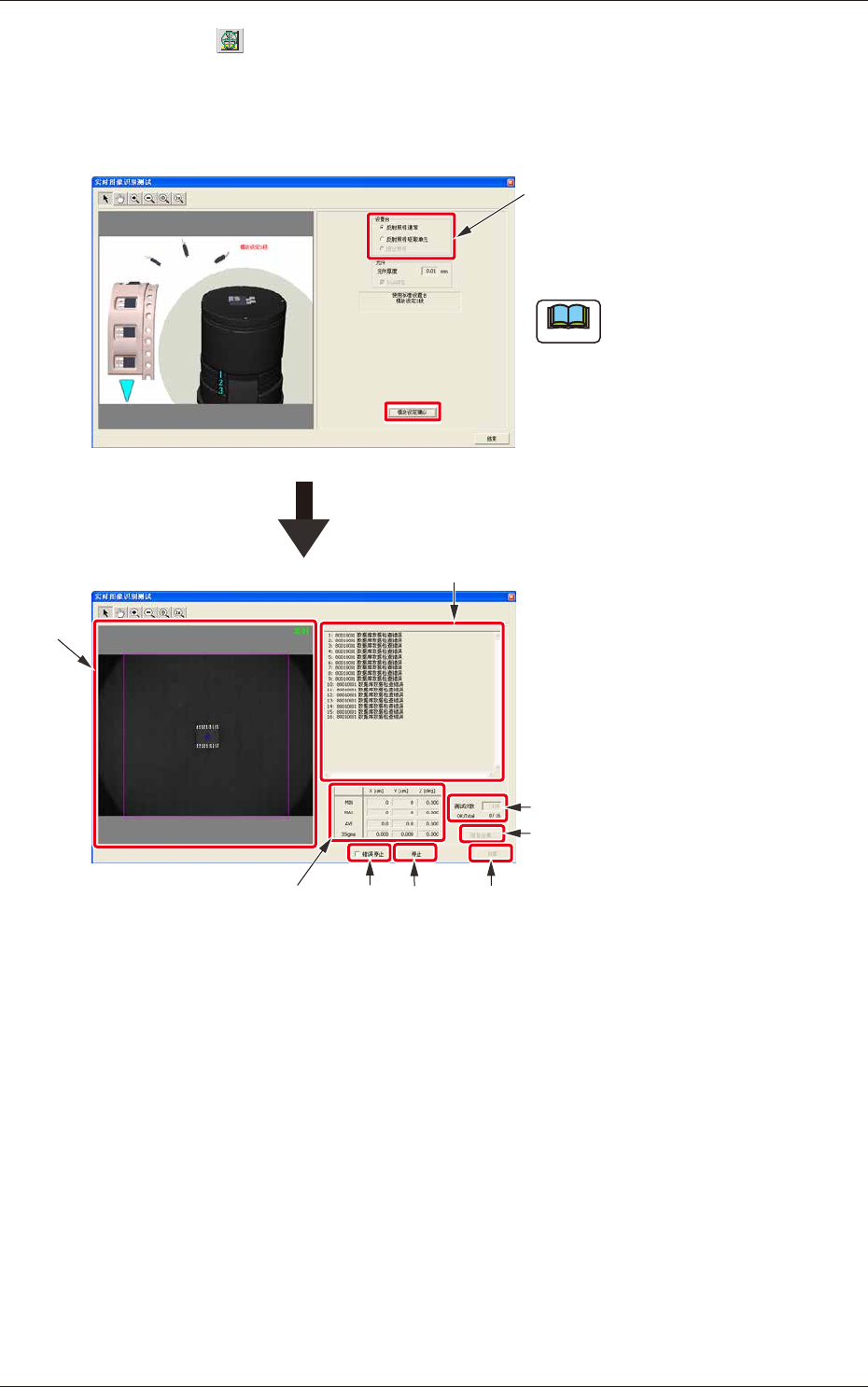

[11] : 实时图像识别测试
用照相机进行连拍，实行重复部位识别。
可以进行识别重复精度的确认、移动元件位置时可否识别的确认。
点击此按钮，就显示以下界面。
事先在图像截取界面拍摄
元件时，不显示该界面。
请对准元件形状，选择设置台，
对准界面显示设置设置台及模块
后，请点击 [ 模块设定确认 ] 按
钮。
(1)
(2)
(3)
(6)
(7)
(8)
(4)
(5)
可连续重复实行照相机的拍摄→
识别的处理。
( 标准为可实行 100 次。
变更次数时，
请暂时停止连续识别。)
“
实时图像识别测试
”
F67
(1) 显示元件图像和识别结果的截图。元件图像为实时显示，因此移
动元件时，有时识别结果截图会偏离显示。
(2) 显示各个图像的识别结果。
被正常识别时显示距离图像中心的位置偏离量，发生异常时显示
异常消息。
1101-001
7.1
“
EG-200 软件
”
的界面说明
Note
62
OM-1642
1101-001
(3) 显示重复识别结果的合计值。
(4) 设定实行重复识别的次数。
只能在停止时变更设定。
(5) 将结果输出为 CSV 文件。
(6) 发生识别错误时，指定是否停止重复实行。
复选框被选中时，在识别异常下停止。
Note
移动元件进行识别时，有时在移动的瞬间图像变得模糊而发生
识别异常，因此请关闭该功能后使用。
(7) 进行连续处理的开始 / 停止。
(8) 结束连拍识别测试模式。
[12]
: 各种设定
点击各种设定，便显示以下界面。
(1)
(2)
(3)
(4)
F68
