138 OM-1642 1 101-001 -(M983WC---0001) 真空泵连接图 11. 各种连接图
137
OM-1642
1101-001 -(M983WB---0002)
照相机连接图
X031
11. 各种连接图
138
OM-1642
1101-001 -(M983WC---0001)

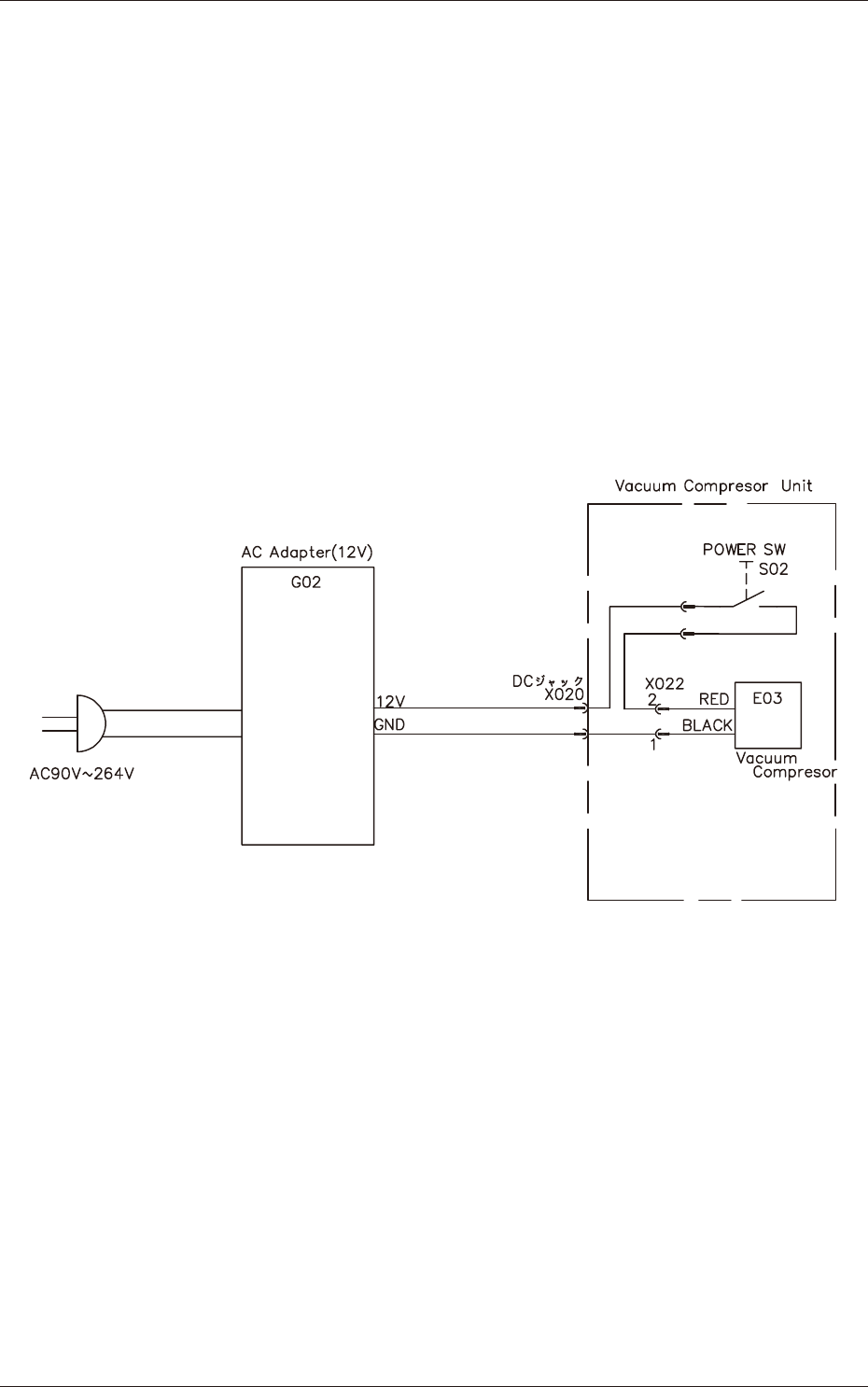

真空泵连接图
11. 各种连接图
139
OM-1642
1101-001
12. 规 格
项 目 内 容
1. 型 号 EG-200
2. 适用机种 SIGMA Series
3. 功 能
•
用本装置摄像的图像创建元件数据库数据
•
用主机装置摄像的数据修正元件数据库数据
•
元件识别测试功能
4. 系统构成
•
摄像单元 ( 照相机以及照明单元 )
•
元件数据库教示软件
注 : 运行本系统需要另外的 PC。
5. 适用元件 无引脚元件、带引脚元件、区域阵列元件
大 小 : 无引脚元件·带引脚元件时
0.4 × 0.2 ～ 37 × 37mm( 或 46 × 26mm)
区域阵列元件时
～ 33 × 33mm( 或 41 × 26mm)
厚 度 : Max.25.4mm
引脚间距 : Min.0.30mm
引脚宽 : Min.0.10mm
引脚长 : Min.0.15mm
球体直径 : Min.0.13mm
球体间距 : Min.0.25mm
6. 元件安装方法 元件吸取面朝下安装在设置台上
( 有附带元件自立机构的设置台 )
7. 元件识别方法 批量识别
( 分割识别为选项 )
8. 摄像方法 反射光方式
( 透过光方式为选项 )
注 : 反射光照不到范围内的元件信息需要手动输入数据进行修改。
T6
12. 规 格
