73
OM-1642

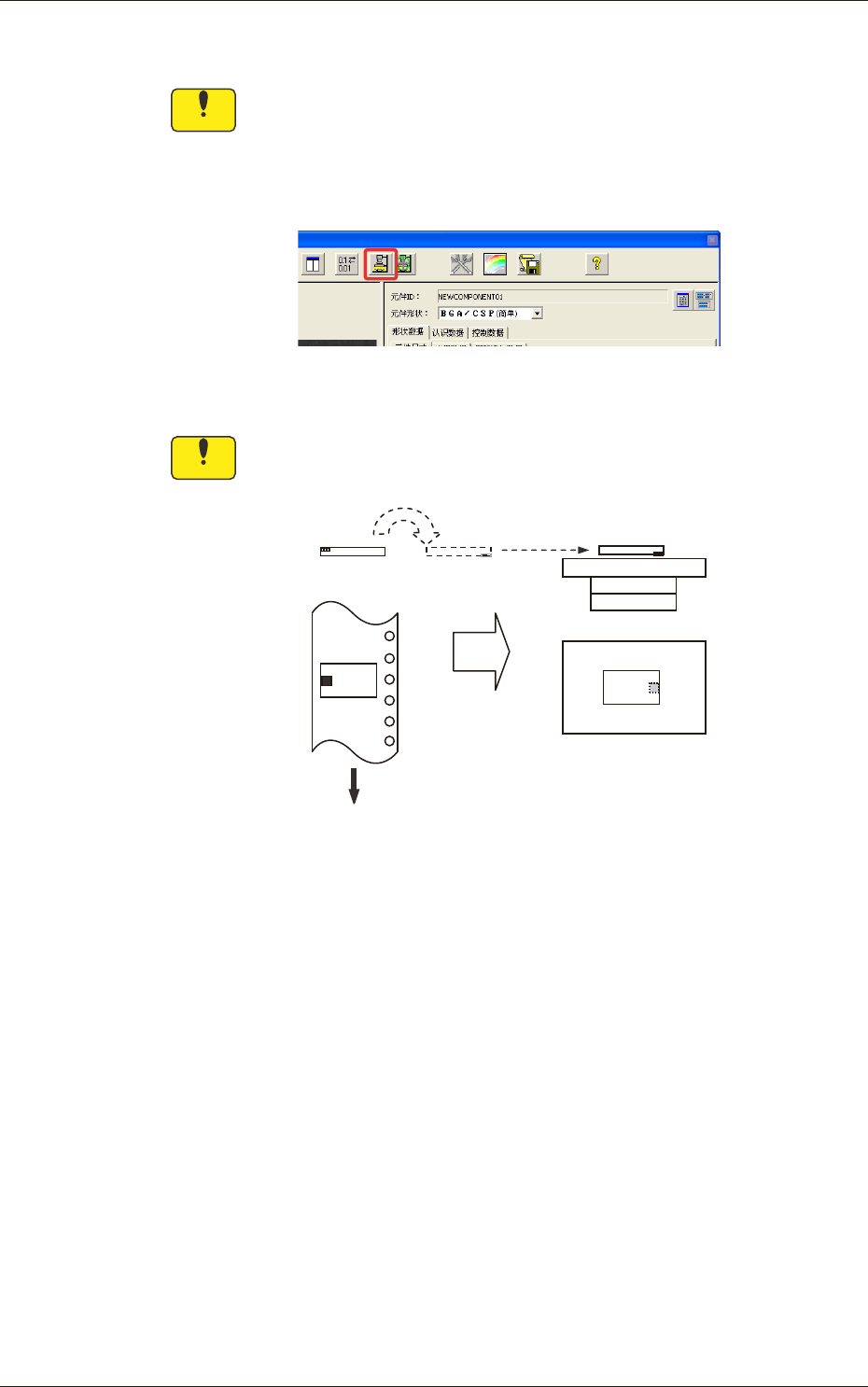

8.2 用照相机读取图像的步骤
Notice
请不要在实时显示及照相机读取过程中拔除 USB 电缆。会成为故障的原因。
使用摄像单元的照相机读取摄影的图像。
点击主菜单的
“
照相机读取
”
图标进行照相机图像的读取。
“
照相机读取
”
图标
F83
Notice
请在反转指定供给方向的状态下摄像。
供给方向为 0 度时如下图所示 :
供给方向
摄像装置正面
F84
1101-001
8.2 用照相机读取图像的步骤
74
OM-1642
1101-001

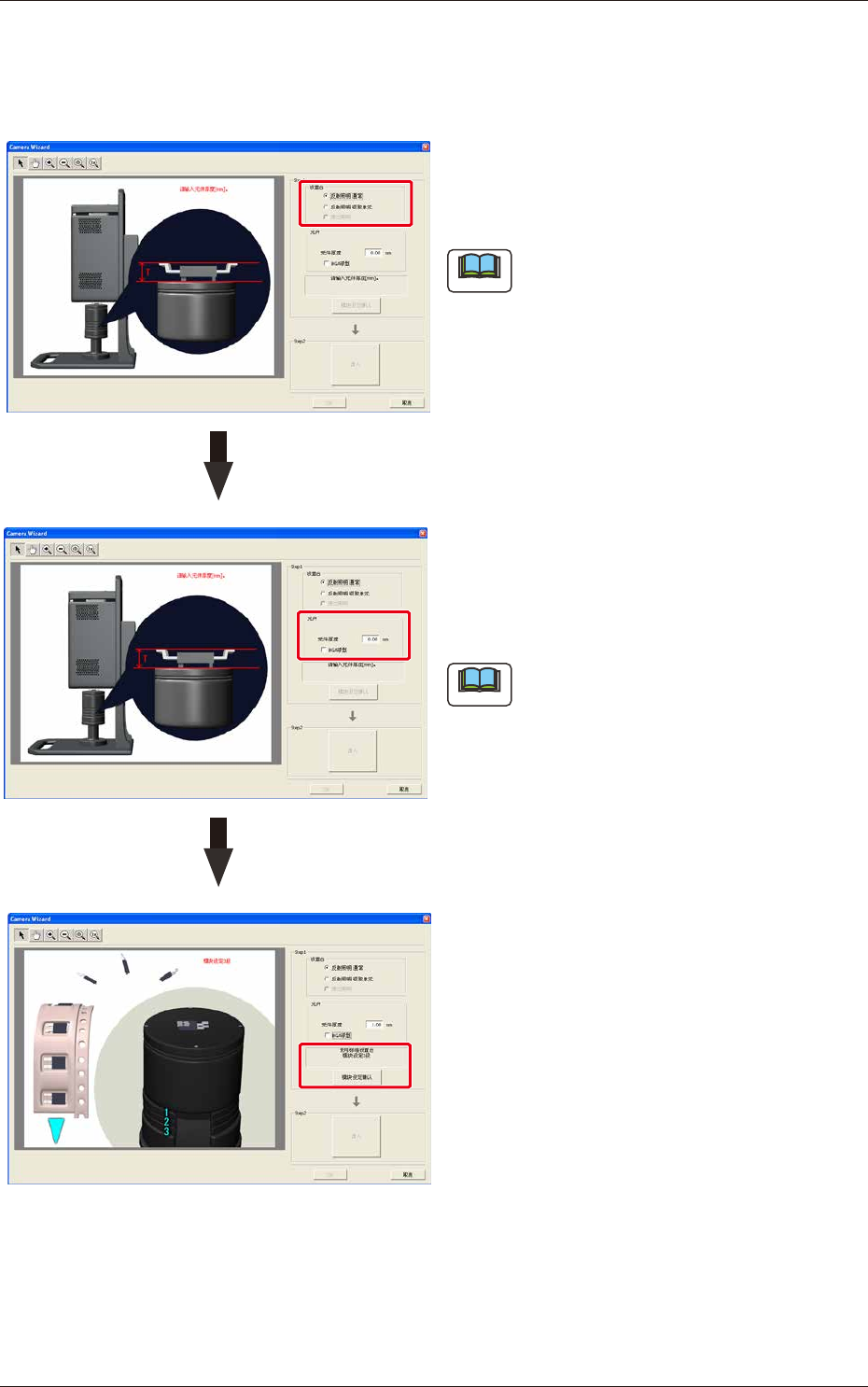

照相机图像的读取步骤如下 :
设置台的设定
选择元件设置台的类型。
默认时选择
“
反射照明 通常
”
。
Note
使用不能自立的元件等高速吸嘴、中异
形用吸嘴、多功能用吸嘴时，请选择
“
反射照明 吸取单元
”
。使用透射照明
时，请选择
“
透过照明
”
。
元件的设定
输入有关元件的数据。关于厚度输入
“
T
”
或
“
t
”
按 [Enter] 键。在界面左侧图示输入哪
个厚度。
Note
使用 BGA 元件时请选中
“
BGA 球型 ( 球
体)
”
。
工作台 & 模块确认
如左图所示设定工作台以及模块段数，点击
[ 模块确认 ] 按钮。
点击按钮，便自动移行到实时显示。
F85
Step 1
8.2 用照相机读取图像的步骤
75
OM-1642
1101-001

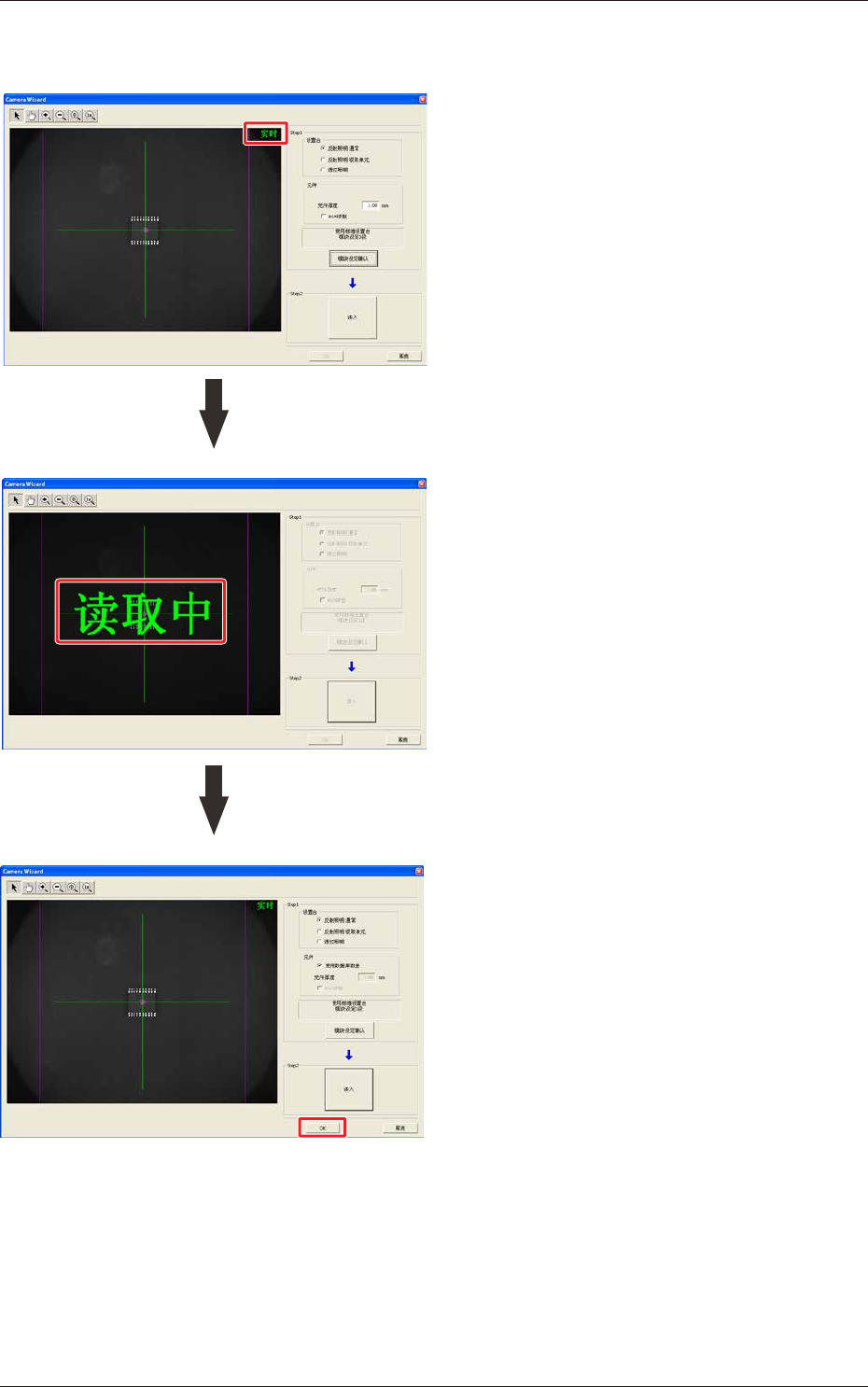

实时显示
将元件搭载到设置台，使元件进入照相机
中心。
实时显示时，在界面的右上侧显示 ( 闪
烁)
“
实时
”
字样。
读取中显示
元件中心和照相机中心对齐后，点击 [ 读
入 ] 按钮摄像。
读取中时，在界面的中央显示
“
读取中
”
字样。
读取结束
读取结束后，点击 [OK] 按钮，结束照相机
读取。
F86
Step 2
8.2 用照相机读取图像的步骤
