104 OM-1642 (11) 选择引脚的形状，点击 [ 教示实行 ] 按钮。 ( 本步骤中选择了 “ 长方形 ” 。) F137 (12) 确认电极的根部是否对准，点击 [ 下一步 ] 按钮。 Note 没有对准时拖动变更条对准电极的根部。 变更条 F138 1 101-001 8.3 读取图像的教示
103
OM-1642
(9) 选择实行教示的组的方向，点击 [ 下一步 ] 按钮。
( 开始实行引脚部分教示。本步骤中选择了
“
上方向
”
。)
F135
(10) 通过拖动变更条，请用紫色的图形固定希望教示的管脚组 ( 请将希望
教示的引脚组的引脚末端到模型的边缘用紫色的图形固定 )，点击 [ 下
一步 ] 按钮。
变更条
F136
1101-001
8.3 读取图像的教示
104
OM-1642

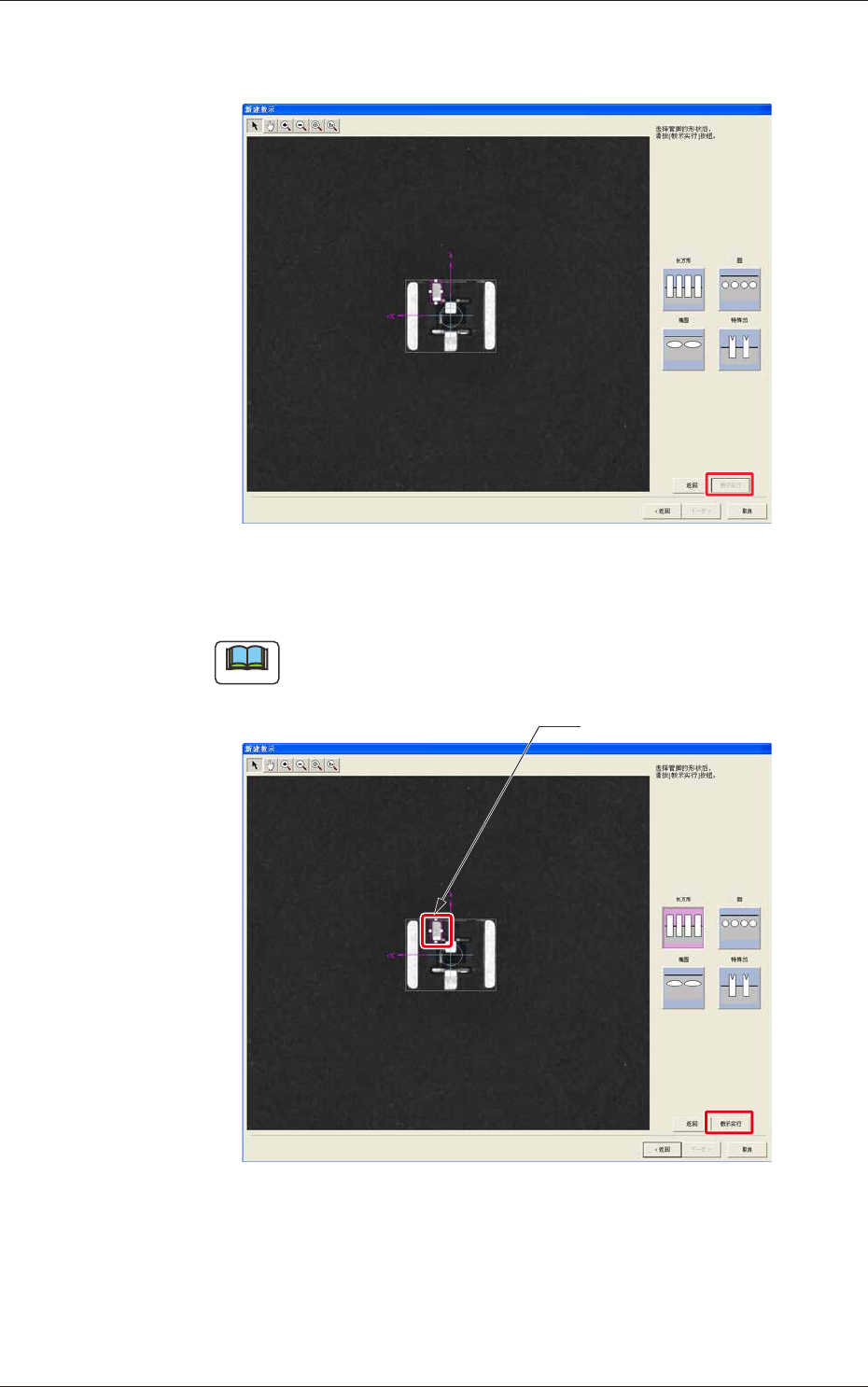

(11) 选择引脚的形状，点击 [ 教示实行 ] 按钮。
( 本步骤中选择了
“
长方形
”
。)
F137
(12) 确认电极的根部是否对准，点击 [ 下一步 ] 按钮。
Note
没有对准时拖动变更条对准电极的根部。
变更条
F138
1101-001
8.3 读取图像的教示
105
OM-1642

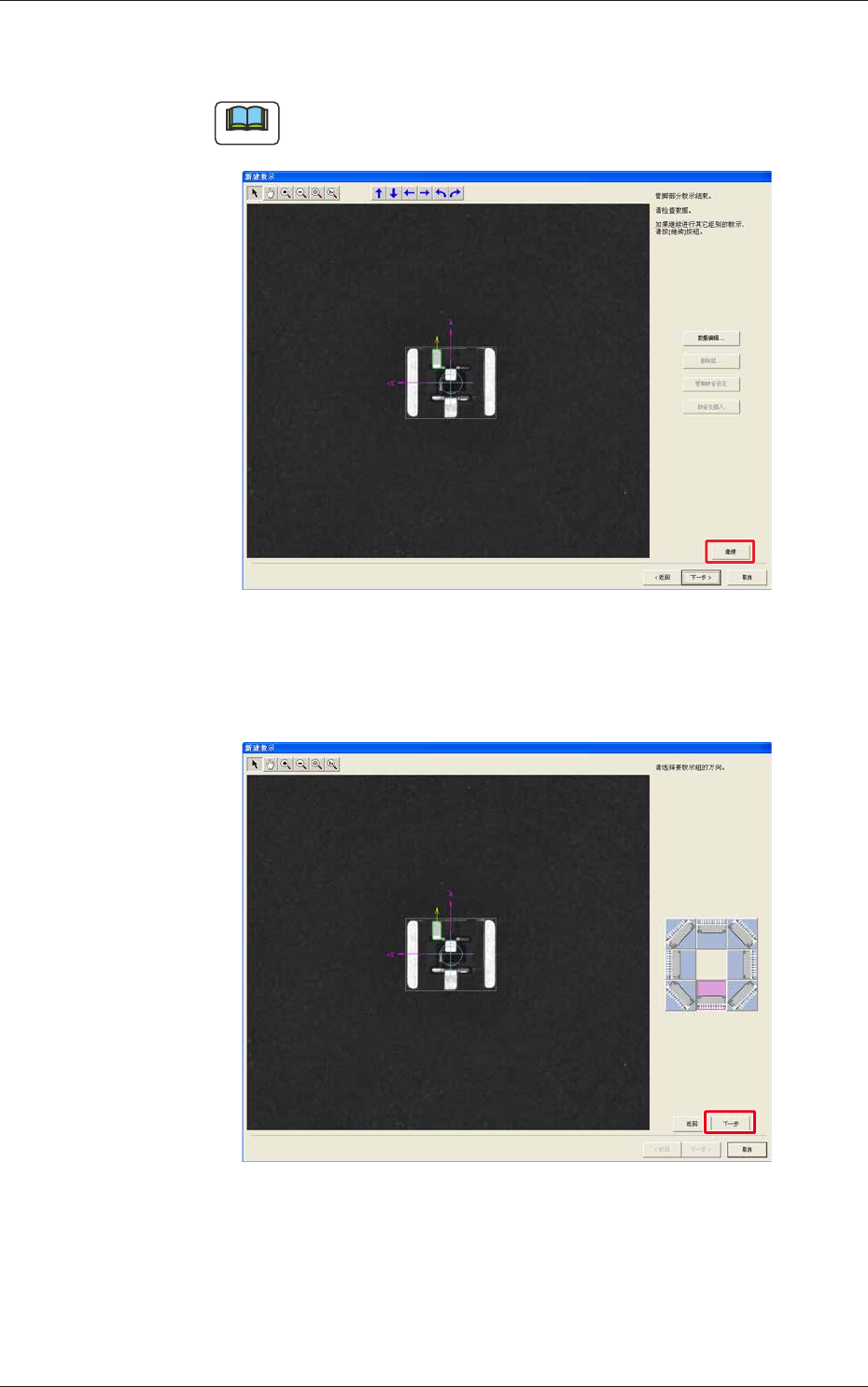

(13) 点击 [ 继续 ] 按钮。
( 实行以下引脚组的教示。)
Note
编辑引脚数据时，点击 [ 数据编辑 ] 按钮，便显示
“
数据编辑
”
界面，
可以编辑引脚数据。
F139
(14) 选择以下实行教示的引脚组的方向，点击 [ 下一步 ] 按钮。
( 本步骤中选择了
“
下方向
”
。)
F140
1101-001
8.3 读取图像的教示
