86 OM-1642 1 101-001 Note 编辑引脚数据时，点击 [ 数据编辑 ] 按钮，便显示 “ 数据编辑 ” 界 面，可以编辑引脚数据。 点击想要修正的引脚组，便显示 “ 删除组 ” 、 “ 管脚 ( 引脚 ) 缺省设 定 ” 、 “ 缺省处插入 ” 按钮，可以编辑 “ 删除组 ” 、 “ 管脚缺省设定 ” 、 “ 缺省处插入 ” 。 F104 Reference 关 于 “ 管脚缺省设定 ” 、 “ 缺省处插入方法 ” …
85
OM-1642
1101-001

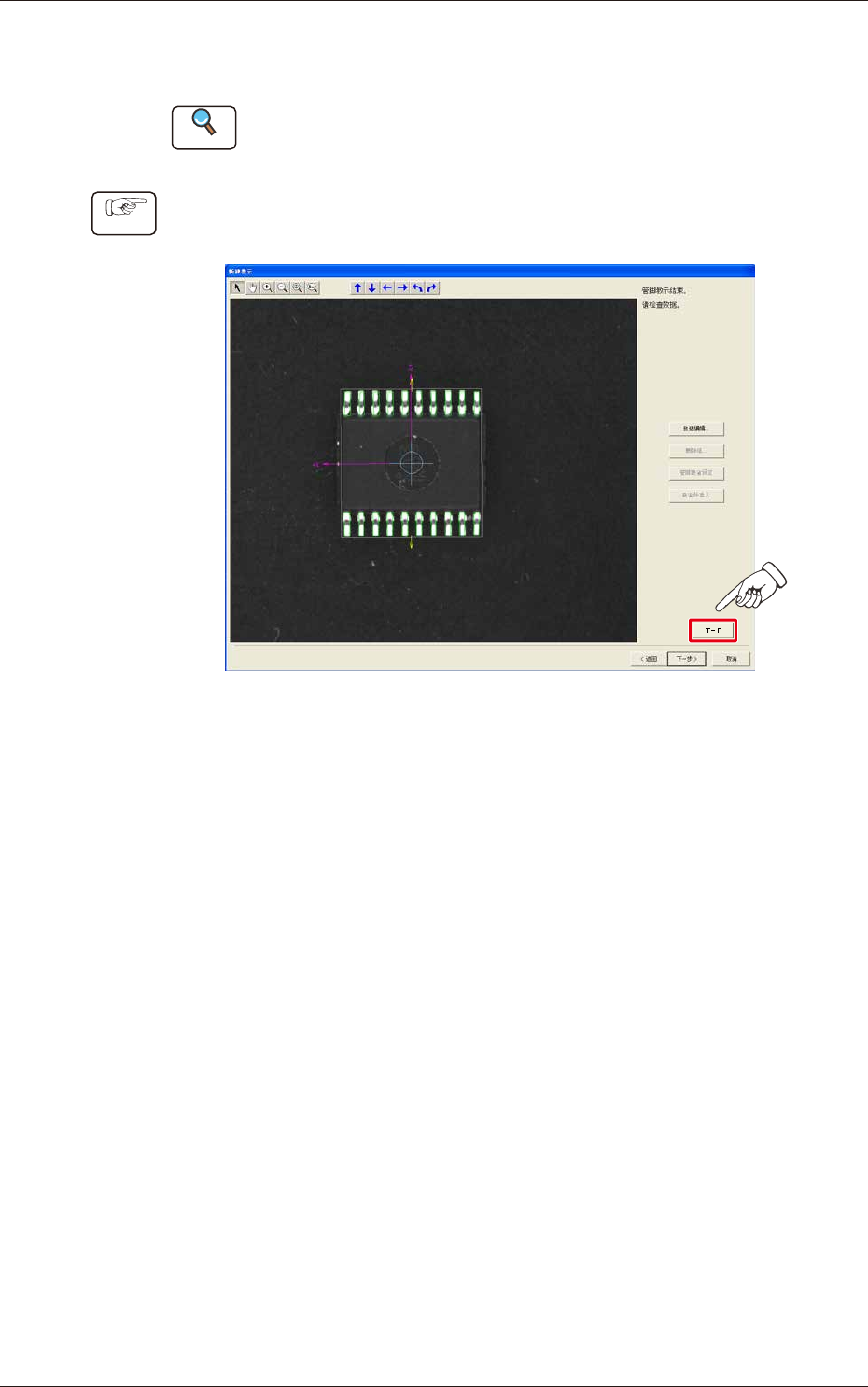

8.3.1.1 引脚部分手动教示
不能实行引脚元件的引脚自动教示时，实行引脚部分教示。教示方法如下 :
Reference
关于引脚元件的教示实行为止的内容请参照
“
8.3.1
“
IC
”
元件图像教示
”
章节。
Procedure
(1) 点击 [ 下一步 ] 按钮。
( 开始实行引脚部分教示。)
F103
8.3 读取图像的教示
86
OM-1642
1101-001

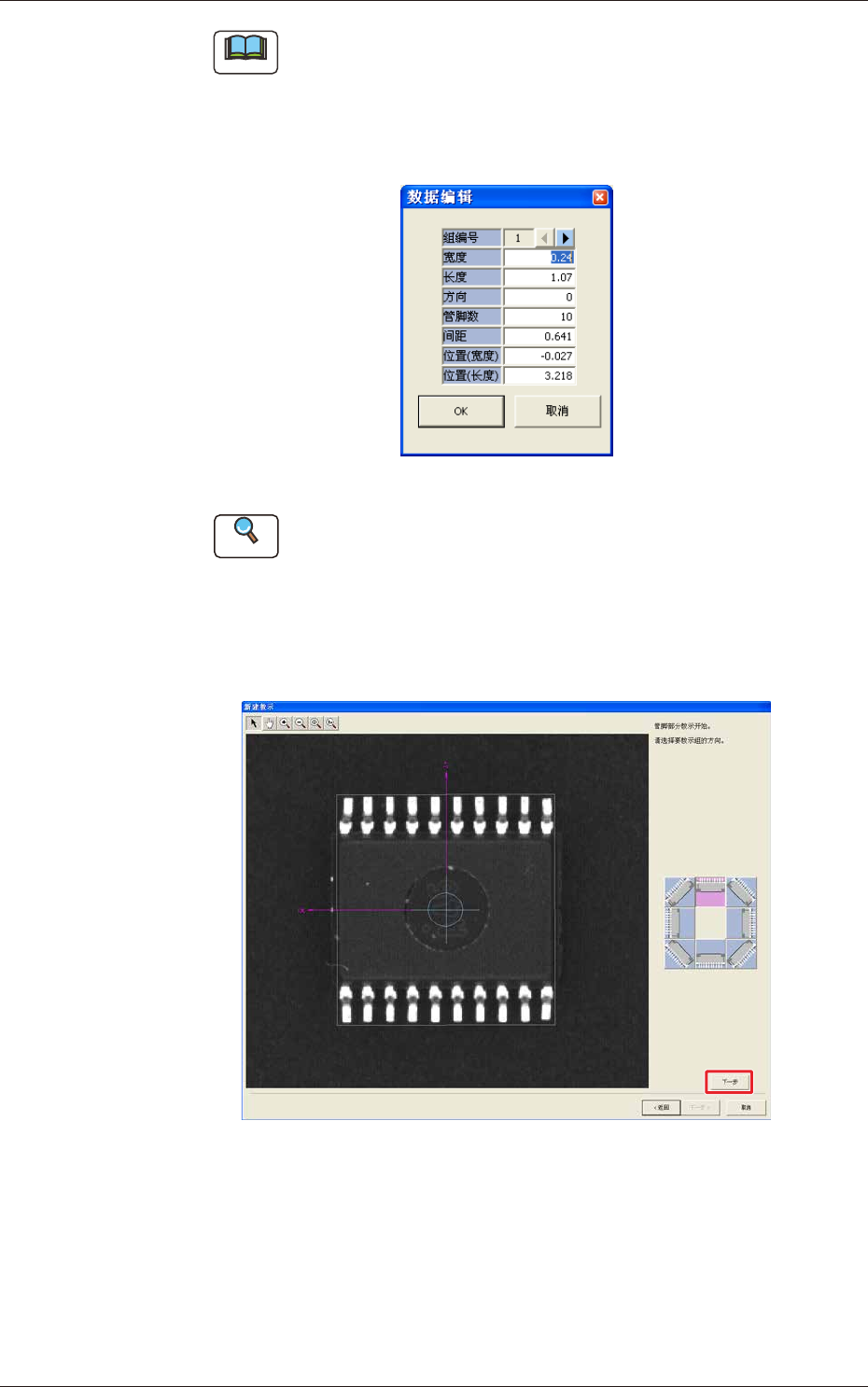

Note
编辑引脚数据时，点击 [ 数据编辑 ] 按钮，便显示
“
数据编辑
”
界
面，可以编辑引脚数据。
点击想要修正的引脚组，便显示
“
删除组
”
、
“
管脚 ( 引脚 ) 缺省设
定
”
、
“
缺省处插入
”
按钮，可以编辑
“
删除组
”
、
“
管脚缺省设定
”
、
“
缺省处插入
”
。
F104
Reference
关 于
“
管脚缺省设定
”
、
“
缺省处插入方法
”
请参照
“
7.1
“
EG-200 软
件
”
的界面说明
”
的 [17] 引脚·球体设定、[18] 引脚·球体插入
”
章节。
(2) 选择实行教示的组的方向，点击 [ 下一步 ] 按钮。
( 开始实行引脚部分教示。本步骤中选择了
“
上方向
”
。)
F105
8.3 读取图像的教示
87
OM-1642
1101-001

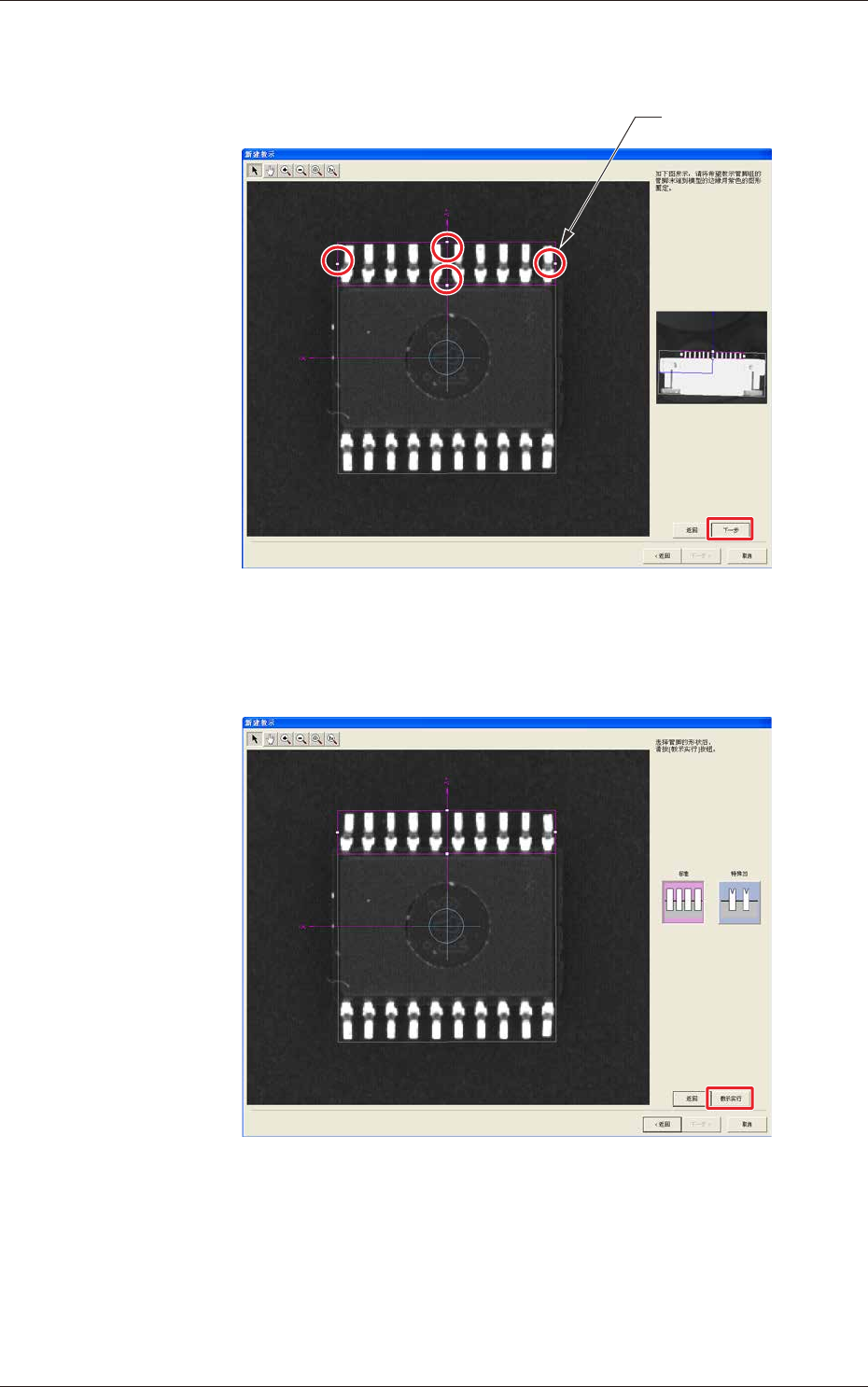

(3) 拖动变更条，请将希望教示管脚 ( 引脚 ) 组的管脚末端到模型的边缘
用紫色的图形固定，点击 [ 下一步 ] 按钮。
变更条
F106
(4) 点击 [ 教示实行 ] 按钮。
( 开始实行教示。)
F107
8.3 读取图像的教示
