128
OM-1642

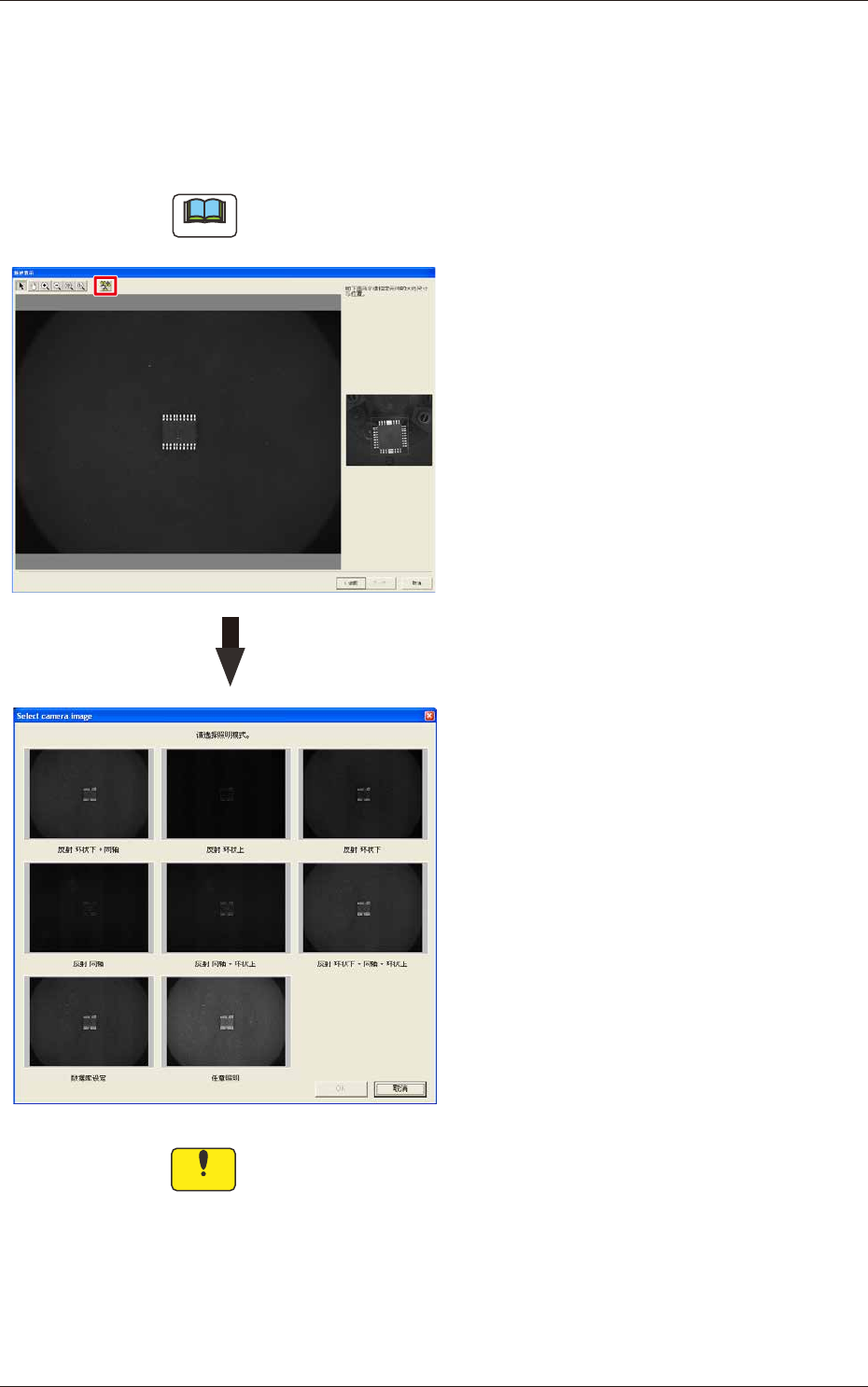

8.5 照明模式的手动选择
可以选择教示中使用的照明模式 ( 图像 )。
在标准的照明模式下不能看清楚应该检出的部分 ( 引脚、球体、外形等 ) 时，
通过选择具有良好照射效果的照明模式可进行更为准确的教示。
Note
照明模式的手动设定仅在照相机读取时有效。
照明模式手动切换
在指定外形教示范围的向导界面中，选择左
图所示的按钮。
照明模式选择
请在一览显示中选择适当的照明模式。
F184
Notice
在此选择的照明点灯方式只在教示中使用，不反映到元件数据库数据的照
明点灯方式数据里。手动设定元件数据库数据的照明模式时，请在元件数
据库教示的数据编辑模式或
“
NT-100 系统软件
”
的数据编辑界面设定。
1101-001
8.5 照明模式的手动选择
129
OM-1642

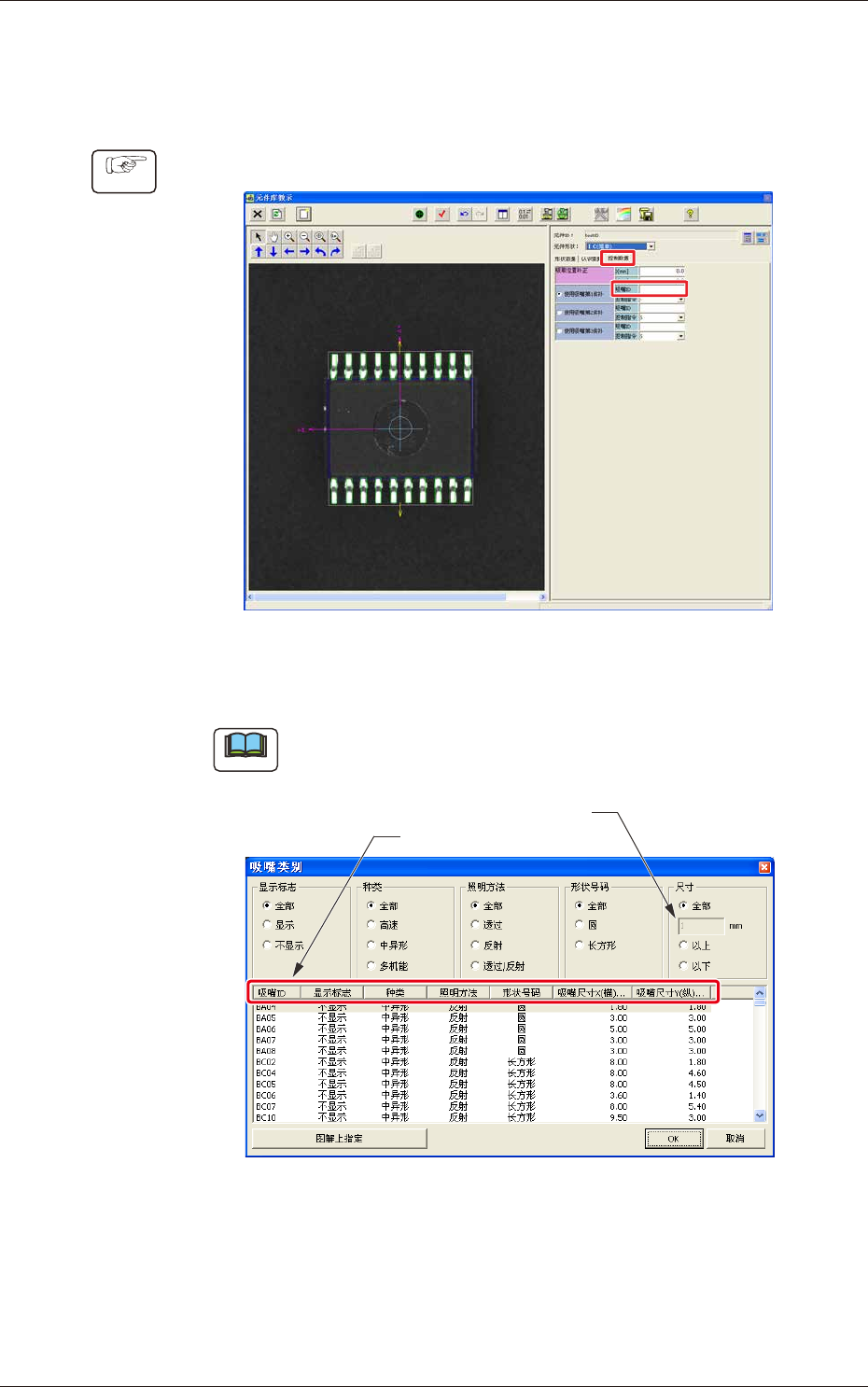

9. 吸嘴描绘功能
设定使用于元件吸取的吸嘴。
Procedure
(1) 选择
“
控制数据
”
Tab，点击吸嘴 ID 一览。
F187
(2) 显示
“
吸嘴类别
”
界面。
Note
点击各项目按钮，可以按升序、降序排列。
按钮
尺寸输入栏
F188
1101-001
9. 吸嘴描绘功能
130
OM-1642
•
显示标志
全部 : 显示全部吸嘴。
显示 : 仅显示标志吸嘴被显示。
不显示 : 仅不显示标志吸嘴被显示。
•
种类
全部 : 显示全部种类的吸嘴。
高速 : 仅显示高速吸嘴。
中异形 : 仅显示中异形吸嘴。
多功能 : 仅显示多功能吸嘴。
•
照明方法
全部 : 显示全部照明方法的吸嘴。
透过 : 仅显示透过吸嘴。
反射 : 仅显示反射吸嘴。
透过 / 反射 : 仅显示透过 / 反射吸嘴。
•
形状号码
全部 : 显示全部形状的吸嘴。
圆 : 仅显示圆形吸嘴。
长方形 : 仅显示长方形吸嘴。
•
尺寸
全部 : 显示全部的吸嘴尺寸。
以上 : 可以在
“
尺寸输入栏
”
输入吸嘴尺寸，并显示所输入尺寸以上
的吸嘴。
以下 : 可以在
“
尺寸输入栏
”
输入吸嘴尺寸，并显示所输入尺寸以下
的吸嘴。
Note
吸嘴形状为长方形时的吸嘴尺寸，选中
“
以上
”
时以吸嘴的短边为基准，
选中
“
以下
”
时以吸嘴的长边为基准。
1101-001
9. 吸嘴描绘功能
