125 OM-1642 1 101-001 8.4 识别测试 图像教示步骤结束后，进行识别测试。 以下表示识别测试步骤。 Procedure (1) 点击 [ 识别测试 ] 按钮，点击 [OK] 按钮。 ( 实行识别测试。) [识别测试]按钮 F178 (2) 点击 [OK] 按钮。 Note 没有正常识别时，请再次实行元件教示。 F179 8.4 识别测试
124
OM-1642
Note

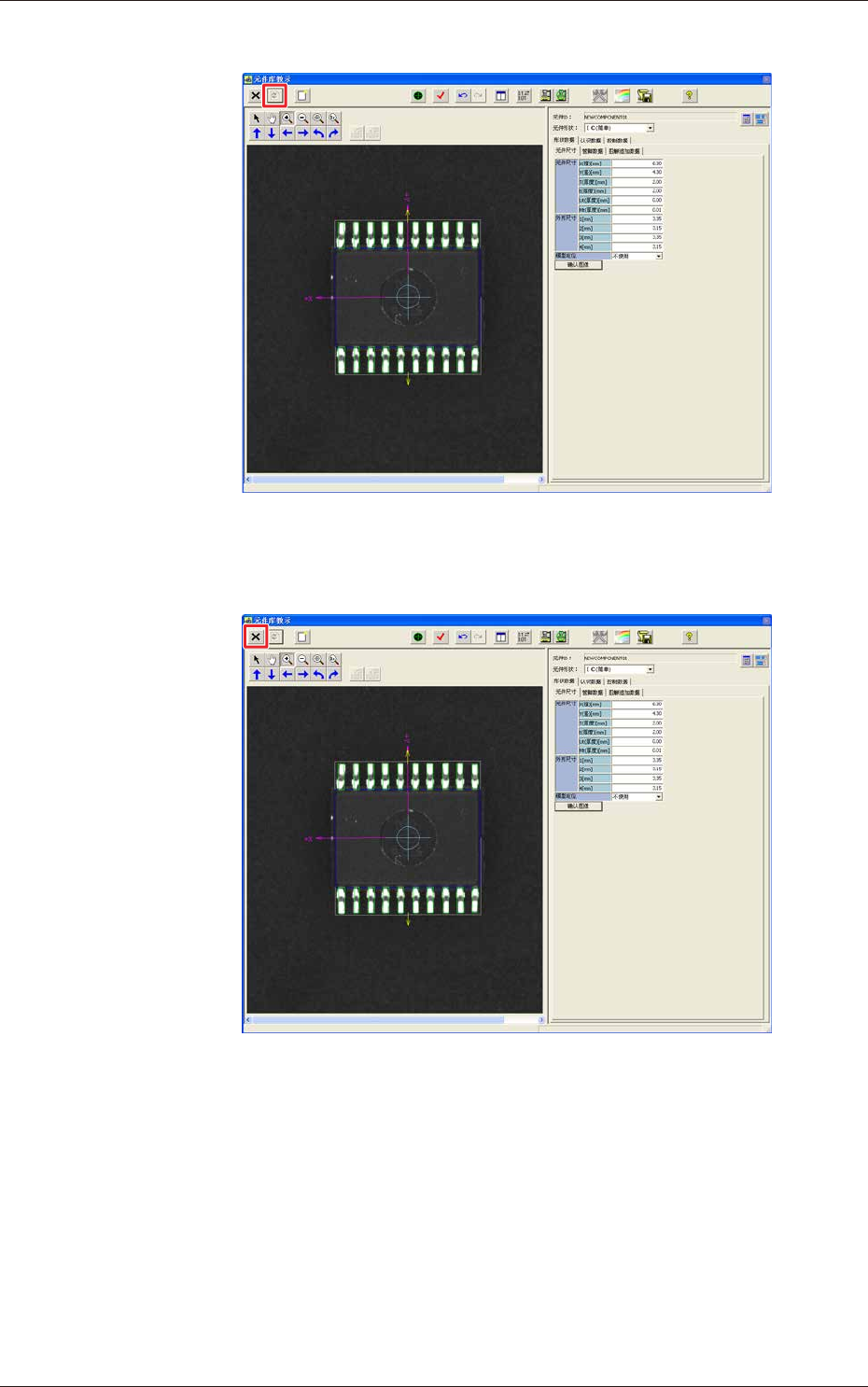

(a) 点击 [ 数据编辑 ] 按钮，便显示
“
数据编辑
”
界面，可以编辑边
角数据、边缘数据。
F176
(b) 点击 [ 外形尺寸 ] 按钮，外形尺寸变更条变为粉色，可以拖动变
更条调整外形尺寸。
(9) 点击 [ 结束 ] 按钮。
( 结束教示。)
F177
(10) 教示结束后，进行识别测试。
Reference
关于详细内容请参照
“
8.4 识别测试
”
章节。
1101-001
8.3 读取图像的教示
125
OM-1642
1101-001
8.4 识别测试
图像教示步骤结束后，进行识别测试。
以下表示识别测试步骤。
Procedure
(1) 点击 [ 识别测试 ] 按钮，点击 [OK] 按钮。
( 实行识别测试。)
[识别测试]按钮
F178
(2) 点击 [OK] 按钮。
Note
没有正常识别时，请再次实行元件教示。
F179
8.4 识别测试
126
OM-1642
1101-001
(3) 点击 [ 反映 ] 按钮。
F180
(4) 点击 [ 关闭 ] 按钮。
F181
8.4 识别测试
