96 OM-1642 (11) 拖动变更条，请将管脚 ( 引脚 ) 底部与模型边缘保持一致，点击 [ 下 一页 ] 按钮。 变更条 F122 (12) 点击 [ 下一步 ] 按钮。 ( 结束引脚部分教示。) F123 1 101-001 8.3 读取图像的教示
95
OM-1642
(9) 通过拖动变更条，请将希望教示管脚 ( 引脚 ) 组的管脚末端到模型的
边缘用紫色的图形固定，点击 [ 下一步 ] 按钮。
变更条
F120
(10) 选择引脚的形状，点击 [ 教示 ] 按钮。
( 本步骤中选择了
“
标准
”
。)
F121
1101-001
8.3 读取图像的教示
96
OM-1642
(11) 拖动变更条，请将管脚 ( 引脚 ) 底部与模型边缘保持一致，点击 [ 下
一页 ] 按钮。
变更条
F122
(12) 点击 [ 下一步 ] 按钮。
( 结束引脚部分教示。)
F123
1101-001
8.3 读取图像的教示
97
OM-1642
Note

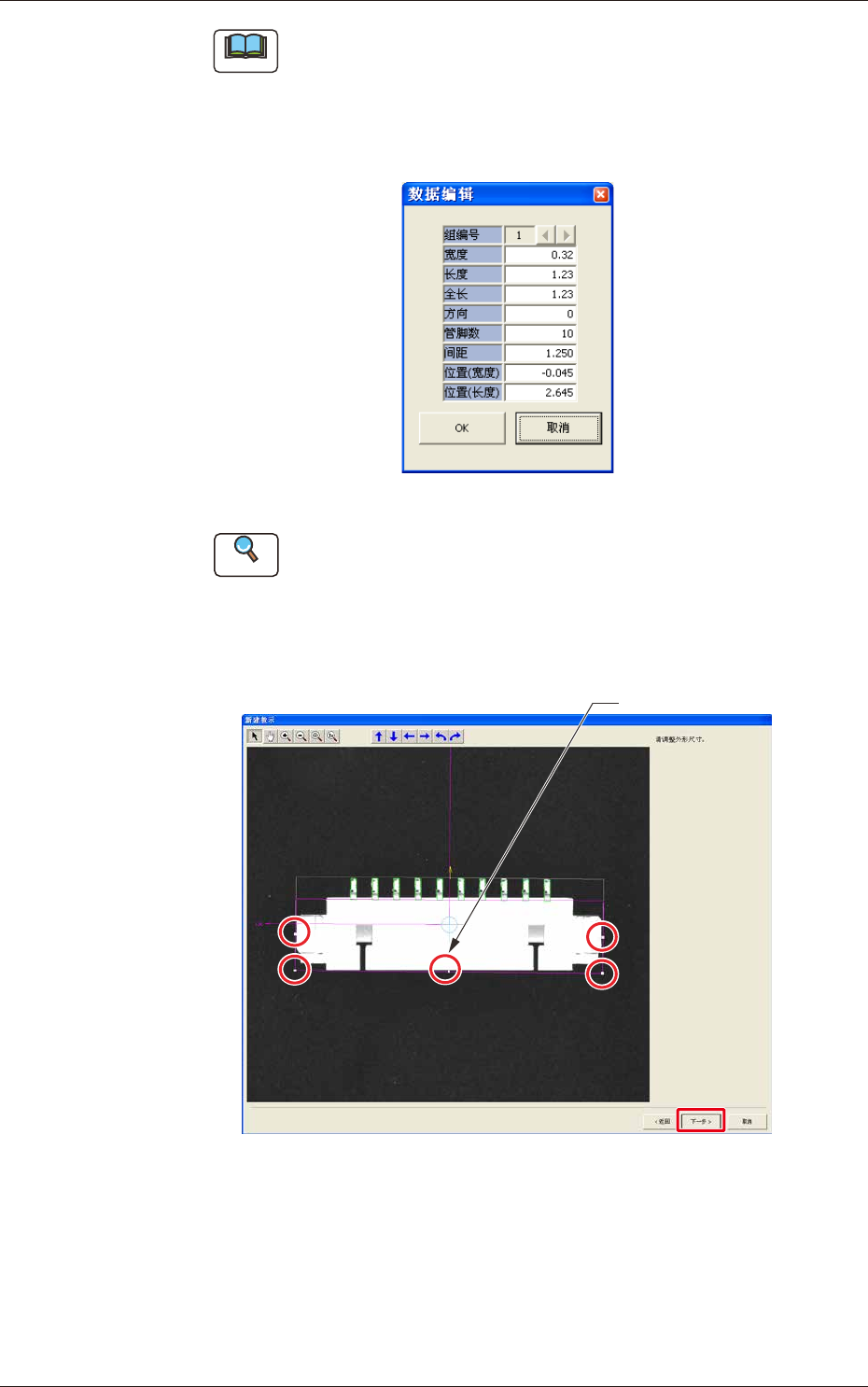

编辑引脚数据时，点击 [ 数据编辑 ] 按钮，便显示
“
数据编辑
”
界
面，可以编辑引脚数据。
点击想要修正的引脚组，便显示
“
删除组
”
、
“
管脚 ( 引脚 ) 缺省设
定
”
、
“
缺省处插入
”
按钮，可以编辑
“
删除组
”
、
“
管脚缺省设定
”
、
“
缺省处插入
”
。
F124
Reference
关于
“
管脚缺省设定
”
、
“
缺省处插入方法
”
请参照
“
7.1
“
EG-200 软
件
”
的界面说明
”
的 [17] 引脚·球体设定、[18] 引脚·球体插入
”
章节。
(13) 拖动变更条，调整元件尺寸，点击 [ 下一步 ] 按钮。
变更条
F125
