8.3.2
“
连接器
”
元件图像教示
实行连接器元件的图像教示的方法如下 :
Procedure

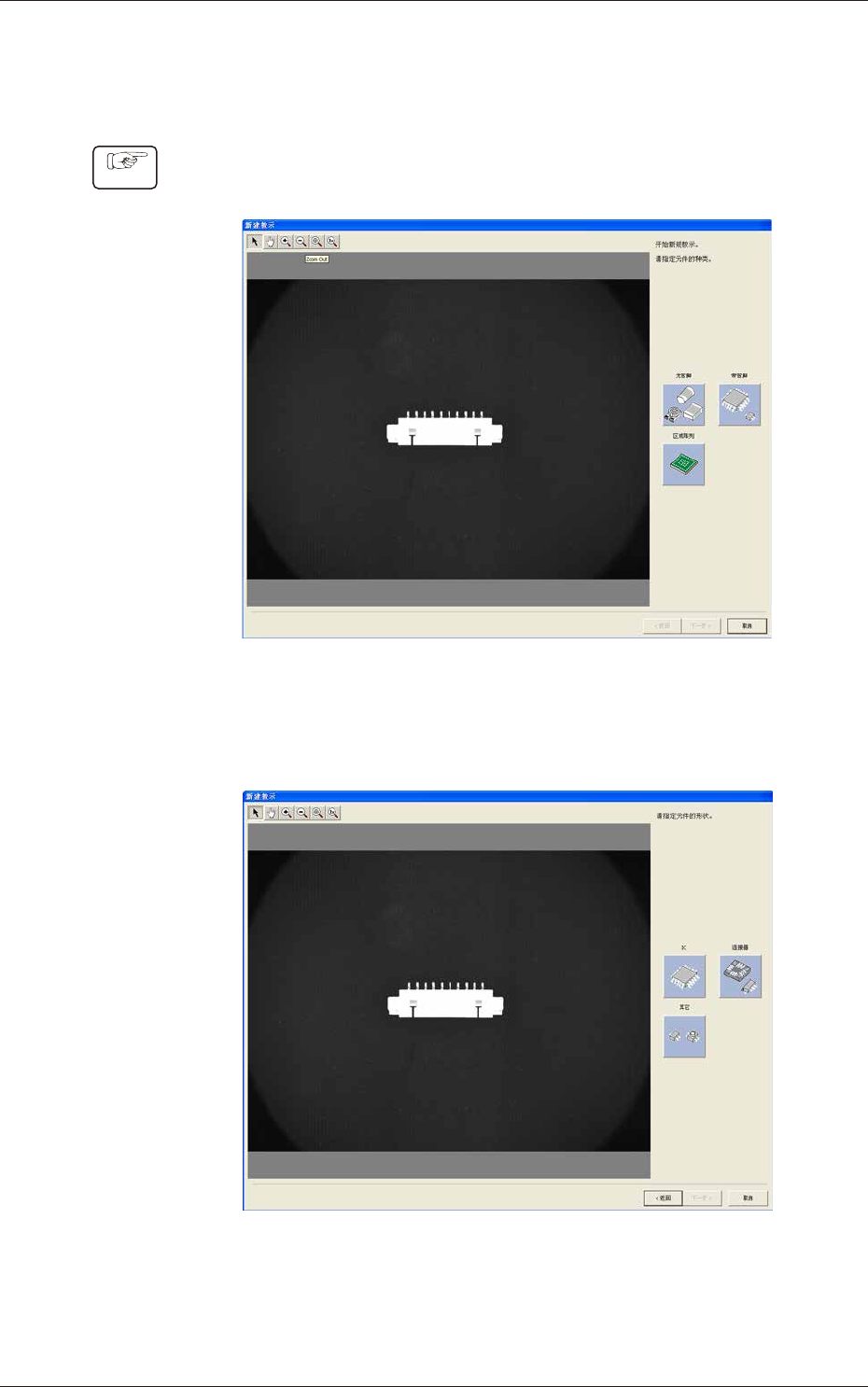

(1) 选择元件的种类。
( 本步骤中选择了
“
带管脚 ( 带引脚 )
”
。)
F112
(2) 选择元件的形状。
( 本步骤中选择了
“
连接器
”
。)
F113
8.3 读取图像的教示
92
OM-1642
1101-001

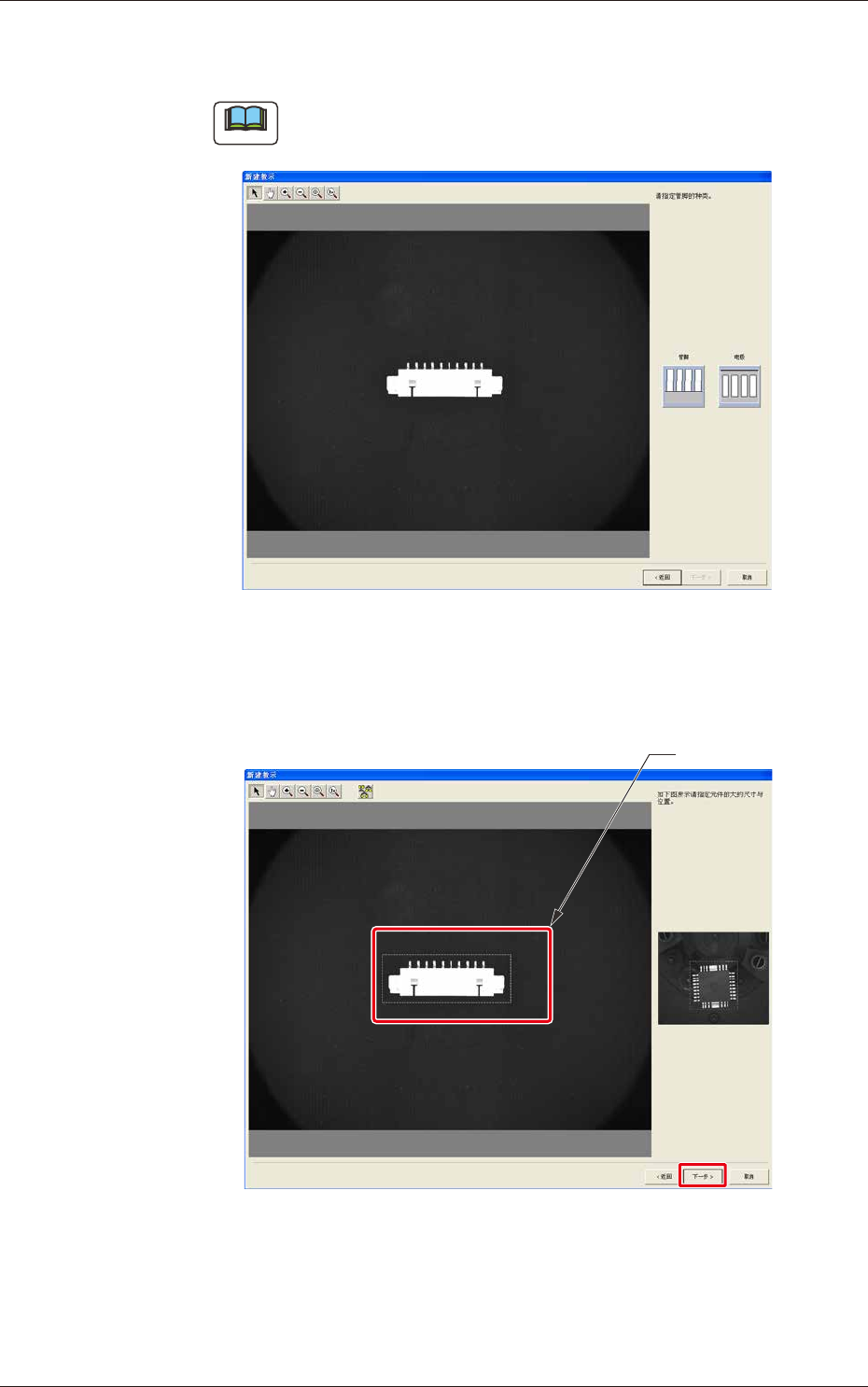

(3) 选择引脚的种类。
( 本步骤中选择了
“
管脚(引脚)
”
。)
Note
引脚从模块突出时选择
“
管脚
”
。引脚在模块内时选择
“
电极
”
。
F114
(4) 拖动鼠标用选择框圈住元件的图像，点击 [ 下一步 ] 按钮。
( 指定元件的大约尺寸与位置。)
选择框
F115
8.3 读取图像的教示
93
OM-1642
1101-001

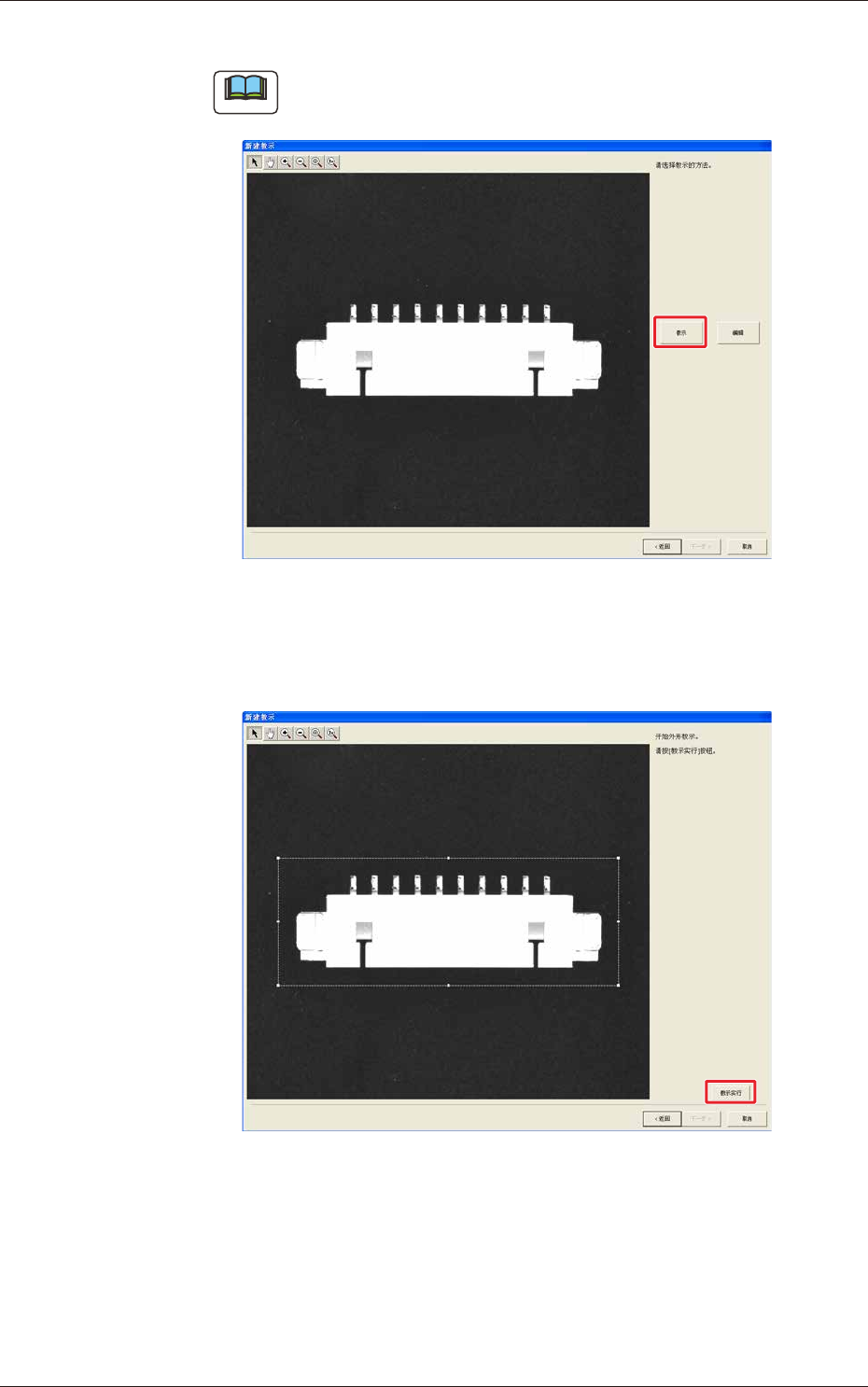

(5) 点击
[
教示
] 按钮。
Note
按 [ 编辑 ] 按钮，便可以手动输入元件尺寸。只对不能进行自动教示
的元件，手动输入元件尺寸。
F116
(6) 点击 [ 教示实行 ] 按钮。
( 开始实行外形教示。实行教示后，显示教示结果。)
F117
