11 3 OM-1642 (29) 拖动变更条，调整元件尺寸，点击 [ 下一步 ] 按钮。 变更条 F155 (30) 点击 [ 结束 ] 按钮。 ( 结束教示。) F156 (31) 教示结束后，进行识别测试。 Reference 关于详细内容请参照 “ 8.4 识别测试 ” 章节。 1 101-001 8.3 读取图像的教示
112
OM-1642

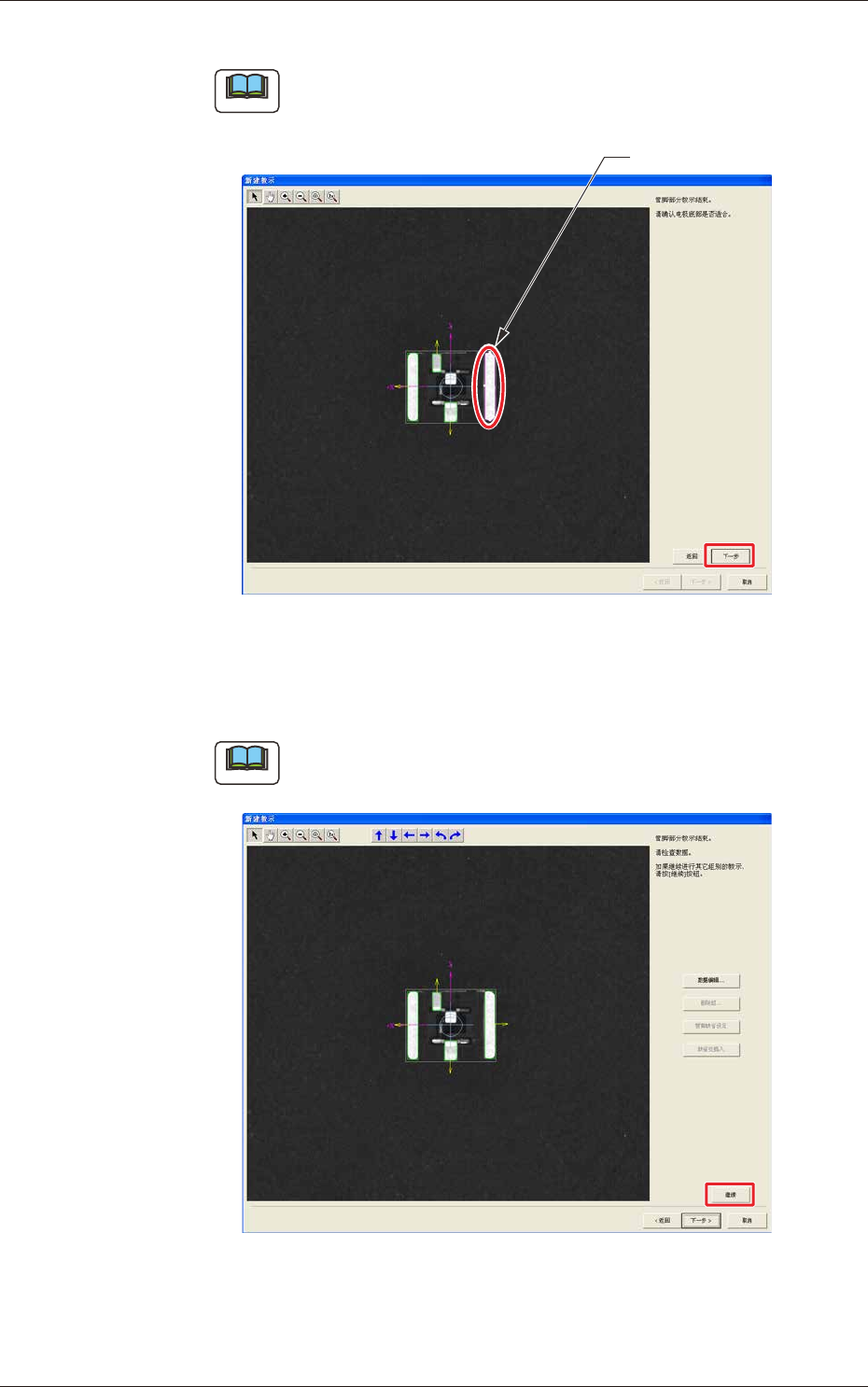

(27) 请确认电极底部是否适合，点击 [ 下一步 ] 按钮。
Note
没有对准时拖动变更条对准电极的底部。
变更条
F153
(28) 点击 [ 继续 ] 按钮。
( 实行引脚部分教示。)
Note
编辑引脚数据时，点击 [ 数据编辑 ] 按钮，便显示
“
数据编辑
”
界面，
可以编辑引脚数据。
F154
1101-001
8.3 读取图像的教示
113
OM-1642

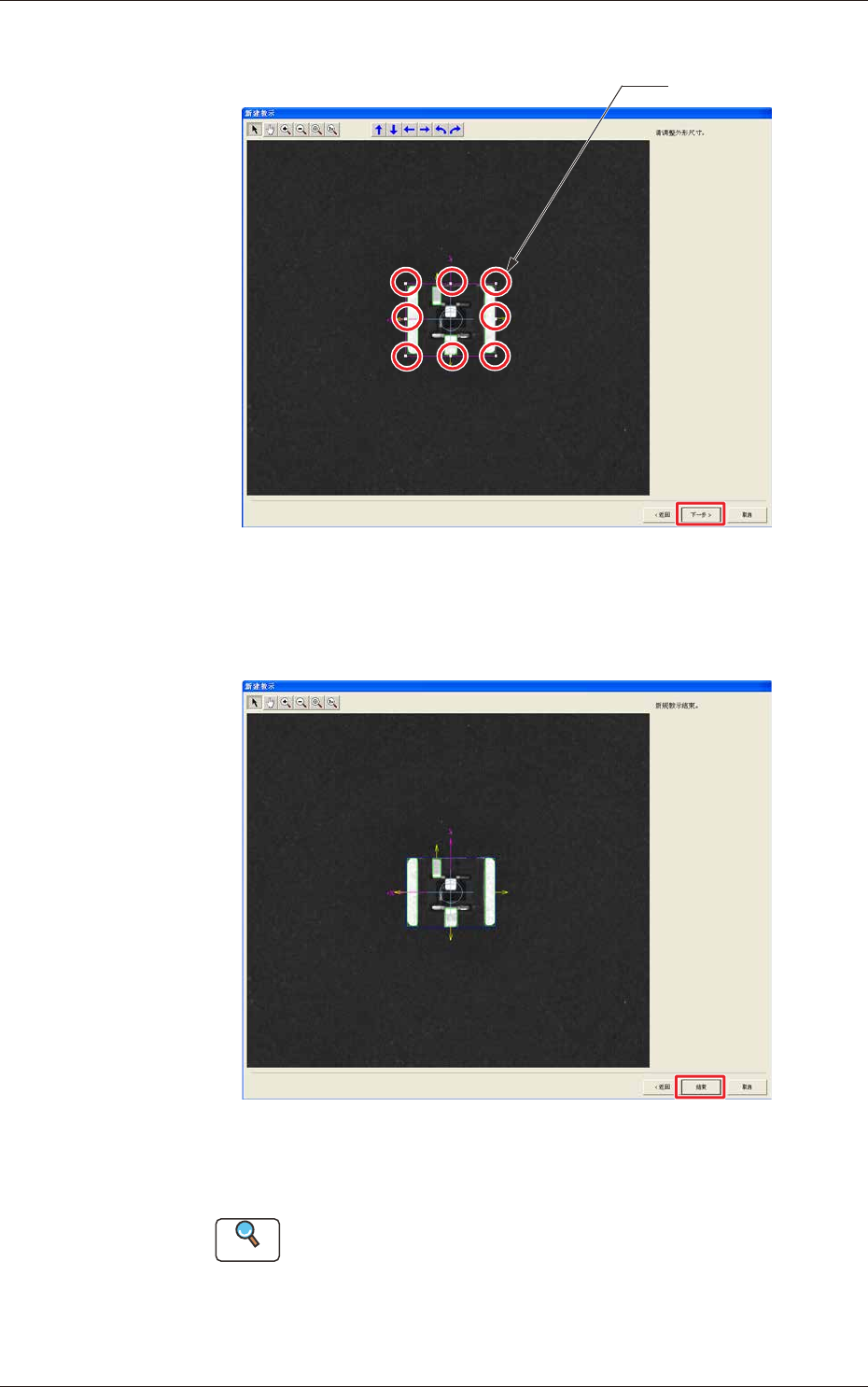

(29) 拖动变更条，调整元件尺寸，点击 [ 下一步 ] 按钮。
变更条
F155
(30) 点击 [ 结束 ] 按钮。
( 结束教示。)
F156
(31) 教示结束后，进行识别测试。
Reference
关于详细内容请参照
“
8.4 识别测试
”
章节。
1101-001
8.3 读取图像的教示
114
OM-1642

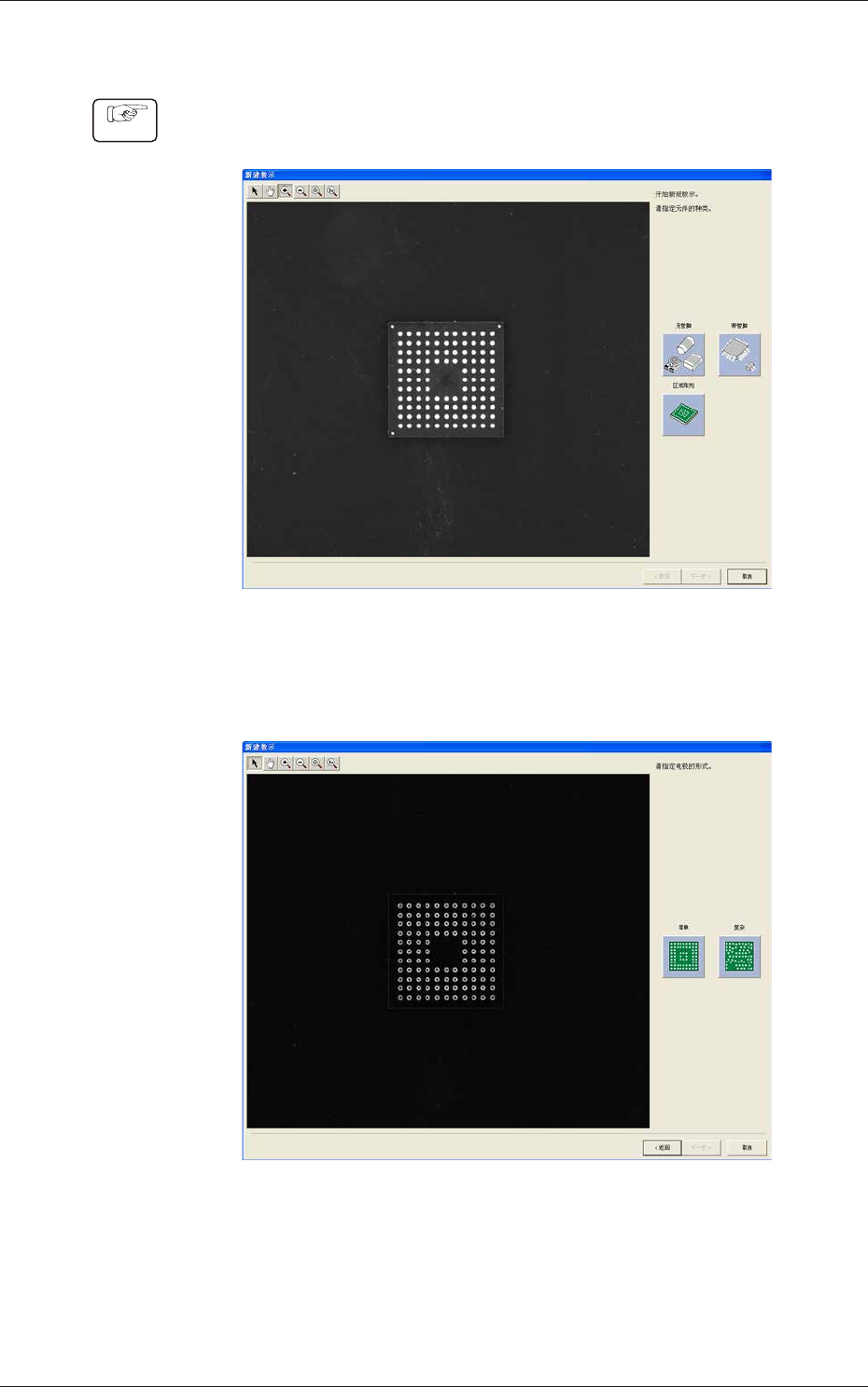

8.3.4
BGA 元件图像教示
Procedure
(1) 选择元件的种类。
( 本步骤中选择了
“
区域阵列
”
。)
F157
(2) 选择电极的形状。
( 本步骤中选择了
“
简单
”
。)
F158
1101-001
8.3 读取图像的教示
