95 OM-1642 (9) 通过拖动变更条，请将希望教示管脚 ( 引脚 ) 组的管脚末端到模型的 边缘用紫色的图形固定，点击 [ 下一步 ] 按钮。 变更条 F120 (10) 选择引脚的形状，点击 [ 教示 ] 按钮。 ( 本步骤中选择了 “ 标准 ” 。) F121 1 101-001 8.3 读取图像的教示
94
OM-1642

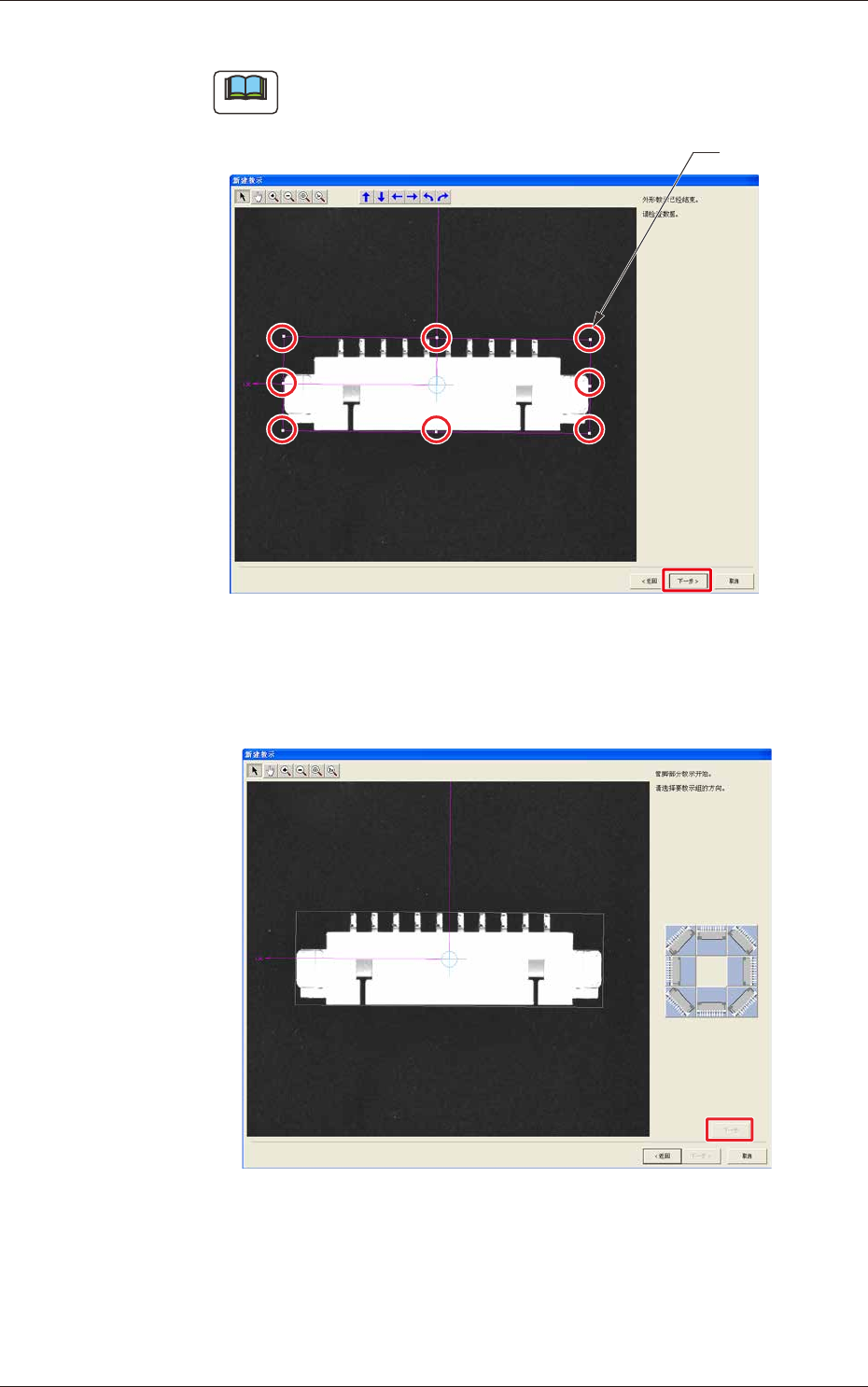

(7) 点击 [ 下一步 ] 按钮。
Note
修正教示结果时，拖动变更条，修正外形尺寸。
变更条
F118
(8) 选择实行教示的组的方向，点击 [ 下一步 ] 按钮。
( 开始实行引脚部分教示。本步骤中选择了
“
上方向
”
。)
F119
1101-001
8.3 读取图像的教示
95
OM-1642

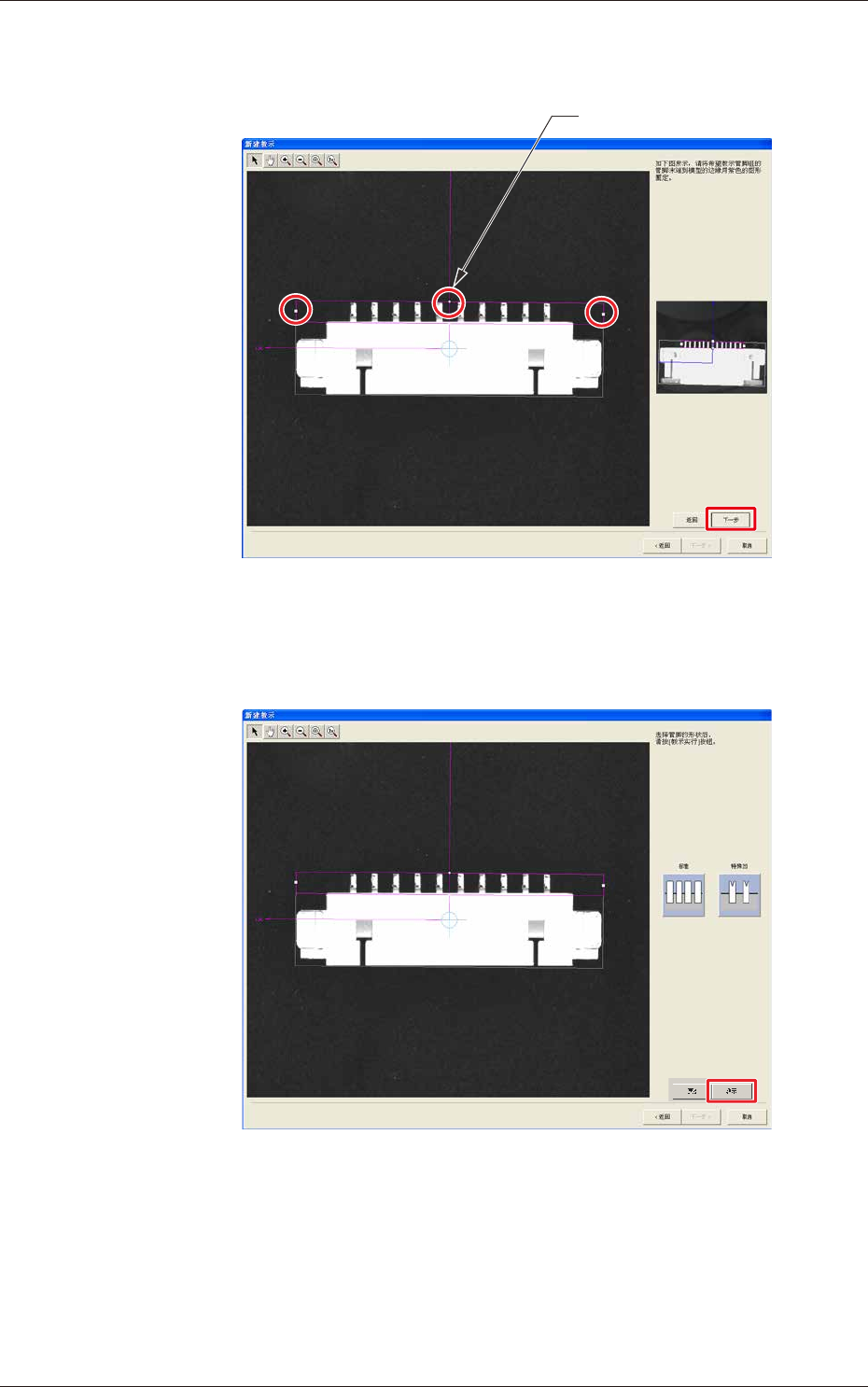

(9) 通过拖动变更条，请将希望教示管脚 ( 引脚 ) 组的管脚末端到模型的
边缘用紫色的图形固定，点击 [ 下一步 ] 按钮。
变更条
F120
(10) 选择引脚的形状，点击 [ 教示 ] 按钮。
( 本步骤中选择了
“
标准
”
。)
F121
1101-001
8.3 读取图像的教示
96
OM-1642

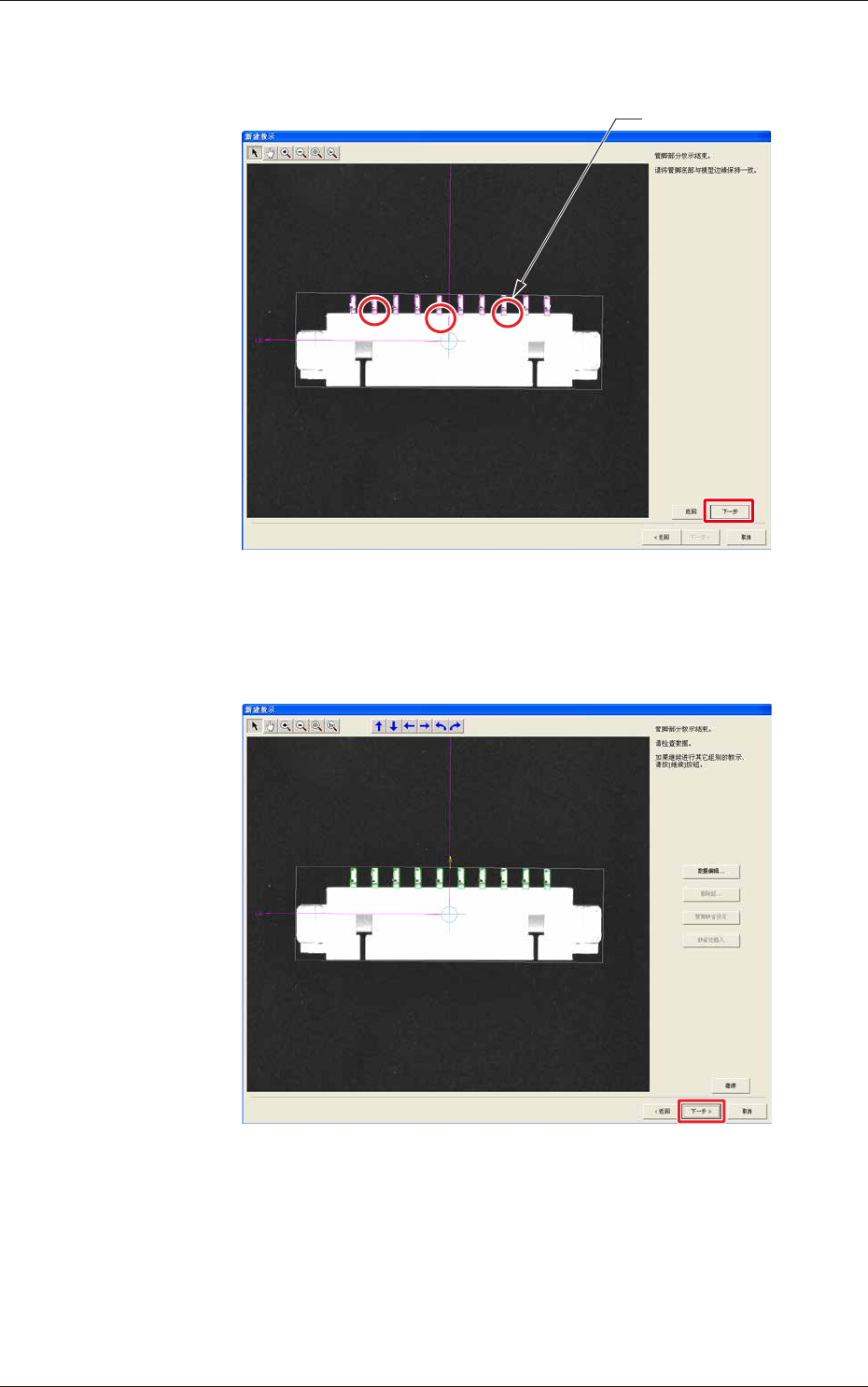

(11) 拖动变更条，请将管脚 ( 引脚 ) 底部与模型边缘保持一致，点击 [ 下
一页 ] 按钮。
变更条
F122
(12) 点击 [ 下一步 ] 按钮。
( 结束引脚部分教示。)
F123
1101-001
8.3 读取图像的教示
