80 OM-1642 1 101-001 (7) 点击 [ 教示实行 ] 按钮。 ( 开始实行外形教示。实行教示后，显示教示结果。) F95 (8) 点击 [ 下一步 ] 按钮。 Note 修正教示结果时，拖动变更条，修正外形尺寸。 变更条 F96 8.3 读取图像的教示
79
OM-1642
1101-001

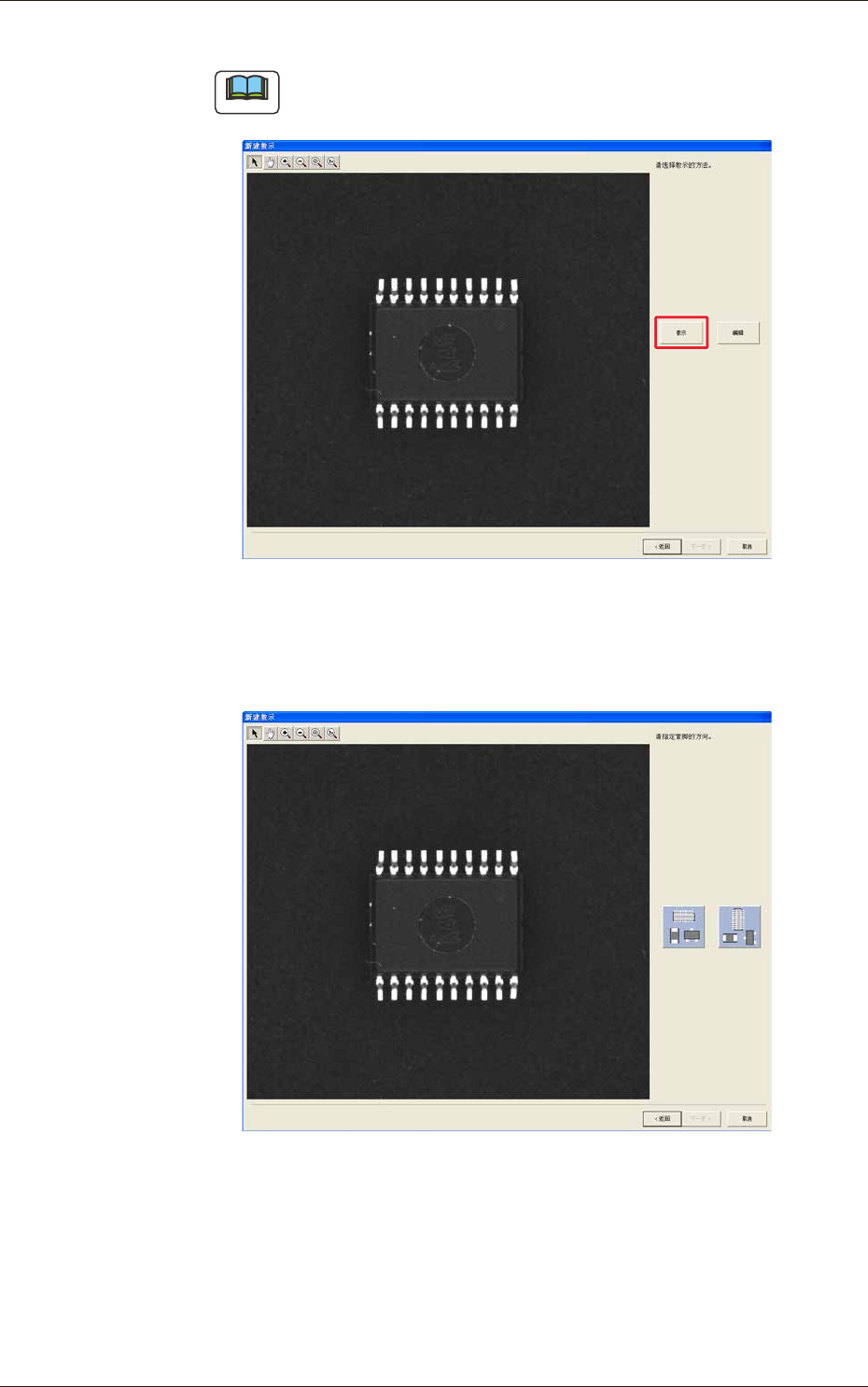

(5) 点击 [ 教示 ] 按钮。
Note
按 [ 编辑 ] 按钮，可以手动输入元件尺寸。
只对不能进行自动教示的元件，手动输入元件尺寸。
F93
(6) 选择引脚的方向。
( 本步骤中选择了
“
引脚方向上下
”
。)
F94
8.3 读取图像的教示
80
OM-1642
1101-001

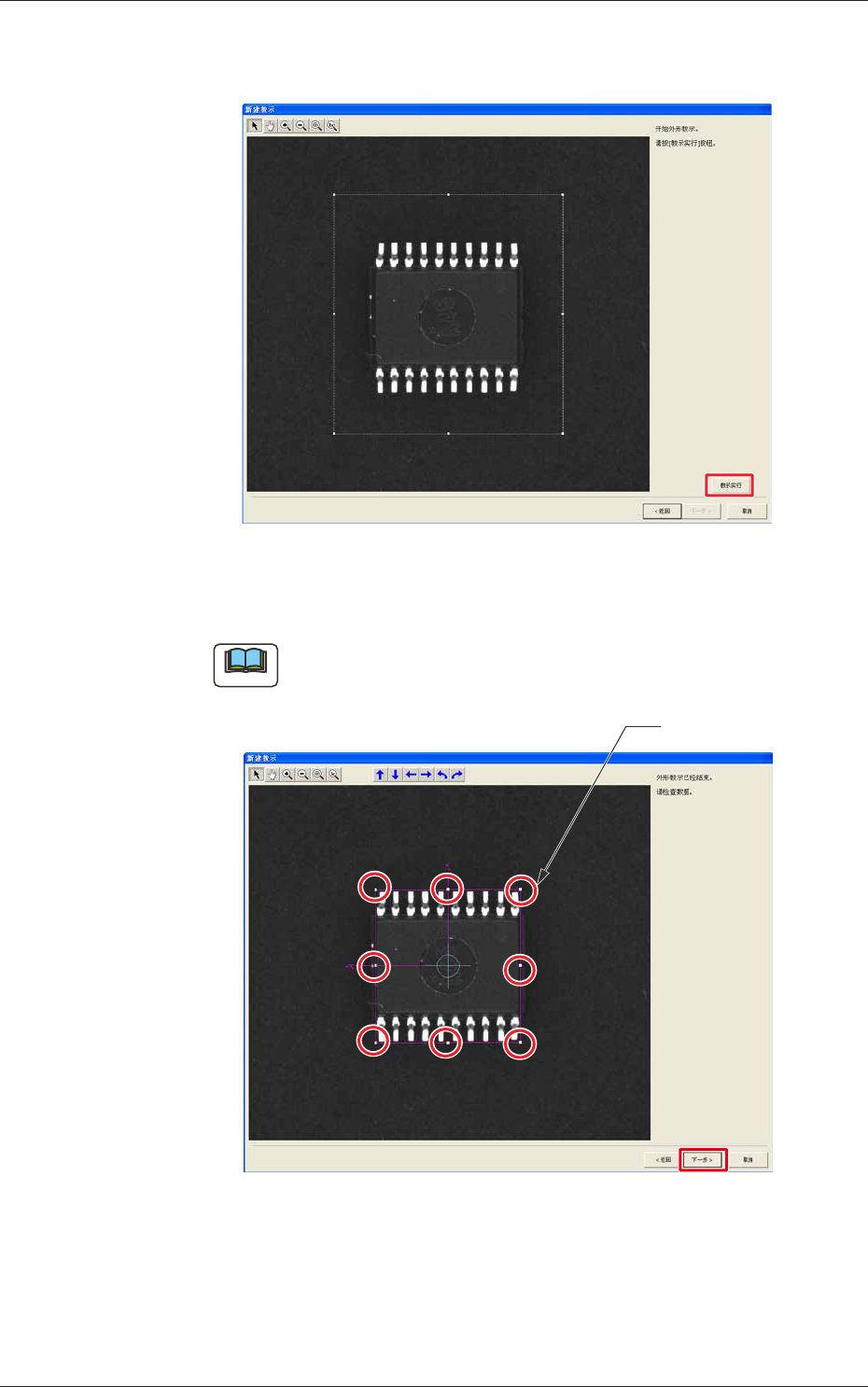

(7) 点击 [ 教示实行 ] 按钮。
( 开始实行外形教示。实行教示后，显示教示结果。)
F95
(8) 点击 [ 下一步 ] 按钮。
Note
修正教示结果时，拖动变更条，修正外形尺寸。
变更条
F96
8.3 读取图像的教示
81
OM-1642
1101-001

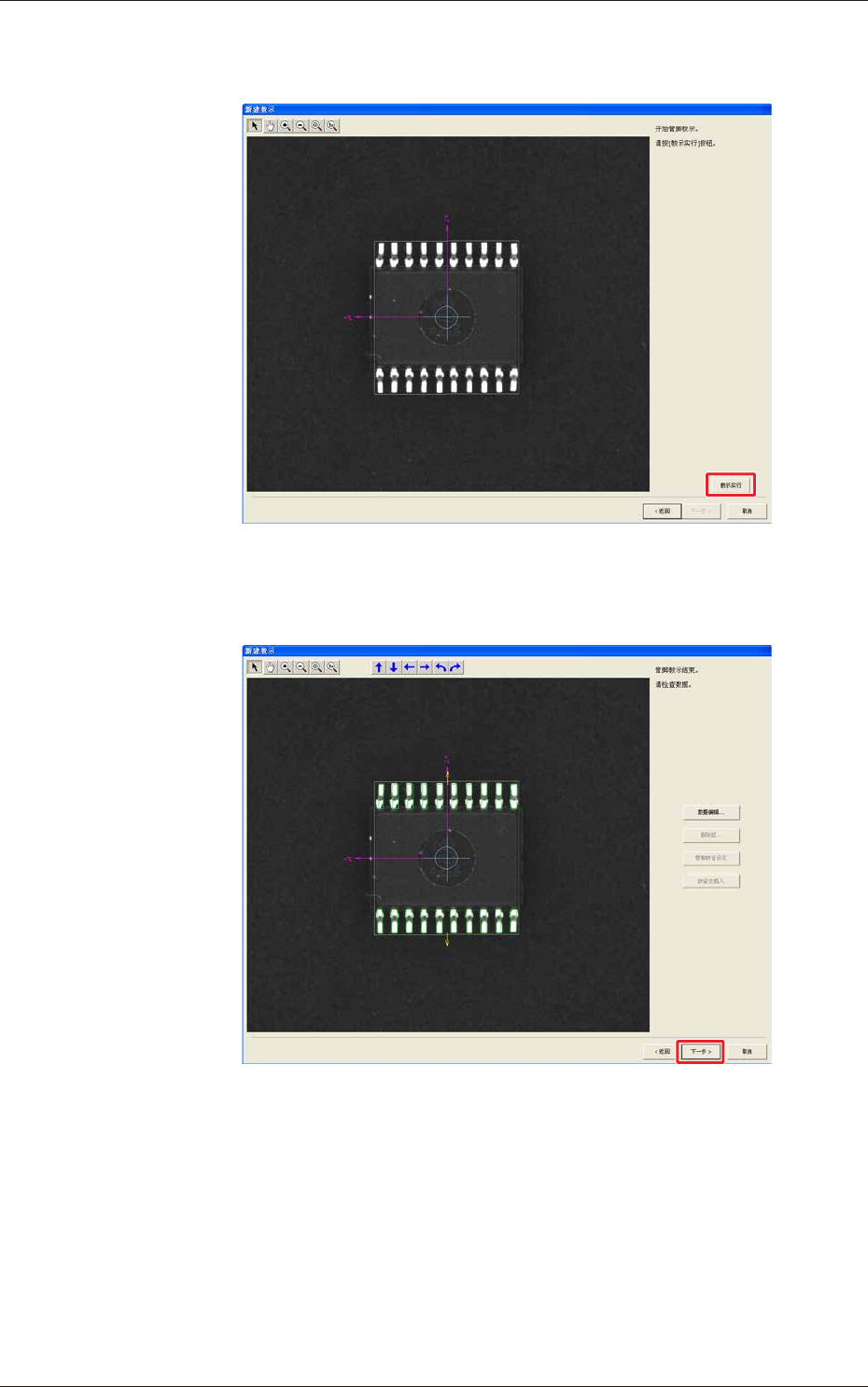

(9) 点击 [ 教示实行 ] 按钮。
( 开始实行引脚教示。实行教示后，显示教示结果。)
F97
(10) 不需要进行数据修正时点击 [ 下一步 ] 按钮。
F98
8.3 读取图像的教示
