11 7 OM-1642 (7) 确认后，点击 [ 下一步 ] 按钮。 Note 修正教示结果时，可以拖动变更条，修正外形尺寸。 变更条 F163 (8) 点击 [ 教示实行 ] 按钮。 ( 开始实行球体教示。) F164 1 101-001 8.3 读取图像的教示
116
OM-1642

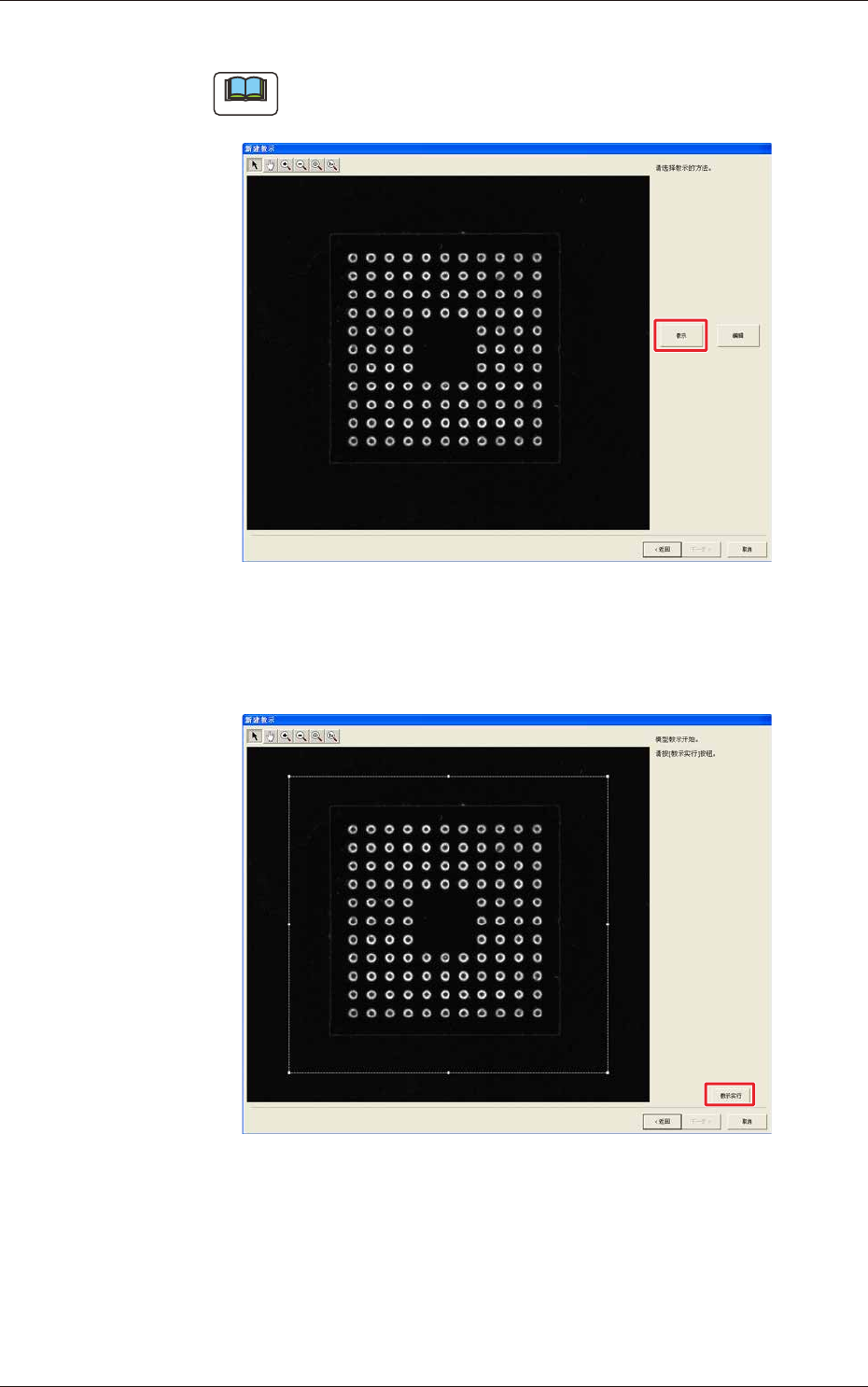

(5) 点击 [ 教示 ] 按钮。
Note
按 [ 编辑 ] 按钮，便可以手动输入元件尺寸。只对不能进行自动教示
的元件，手动输入元件尺寸。
F161
(6) 点击 [ 教示实行 ] 按钮。
( 显示教示结果。)
F162
1101-001
8.3 读取图像的教示
117
OM-1642

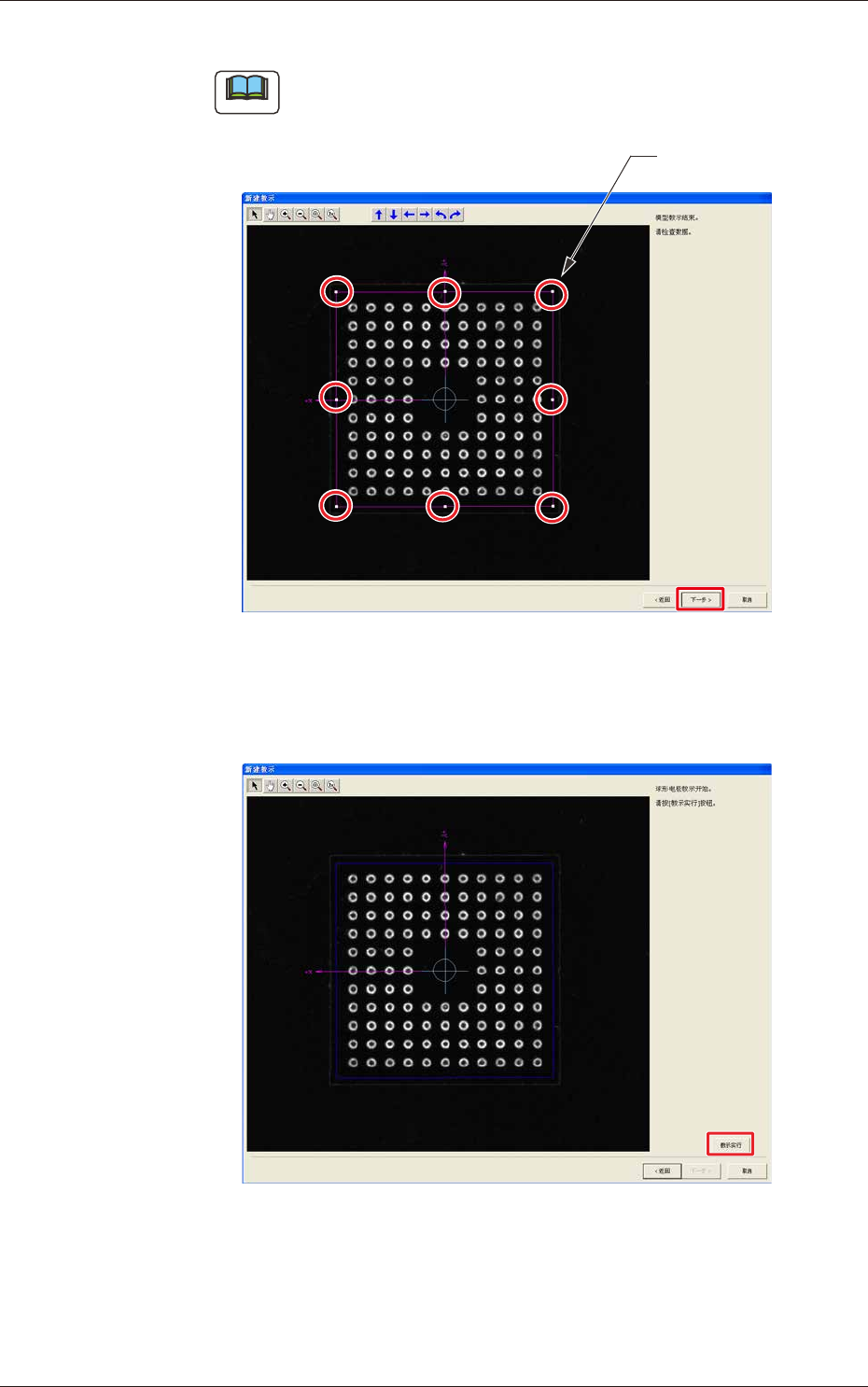

(7) 确认后，点击 [ 下一步 ] 按钮。
Note
修正教示结果时，可以拖动变更条，修正外形尺寸。
变更条
F163
(8) 点击 [ 教示实行 ] 按钮。
( 开始实行球体教示。)
F164
1101-001
8.3 读取图像的教示
118
OM-1642
(9) 确认后，点击 [ 下一步 ] 按钮。
Note
检出了球体以外时，请点击 [ 删除球形 ( 球体 ) 电极 ] 按钮删除。
F165
(10) 点击 [ 实行 ] 按钮。
( 进行从各个球体数据到引脚数据的变换。)
F166
1101-001
8.3 读取图像的教示
