58 OM-1642 1 101-001 可以使用的数据如下 : 可以用 “ NT-100 系统软件 ” 编写的数据 : 可以编写所有的数据。 可以用 “ EG-200 软件 ” 编写的数据 : 主要可以编写有关元件识别的项目。 可以用 “ EG-200 软件 ” 自动教示的数据 : 主要可以自动实行有关元件形状的数据的教示。 可以使用的数据 ○ : 能 ×: 不能 元件数据库数据 可以用 “ NT-100 系统 软件 ” 编写的 数据…
57
OM-1642
1101-001
输入未设定的数据。
•
元件厚度
•
控制数据
•
供给数据
元件厚度、控制数据、供给
数据需要自行输入。
保存完成的元件数据库数据并结束
。
F65
6. 元件数据库的创建
Note
58
OM-1642
1101-001
可以使用的数据如下 :
可以用
“
NT-100 系统软件
”
编写的数据 :
可以编写所有的数据。
可以用
“
EG-200 软件
”
编写的数据 :
主要可以编写有关元件识别的项目。
可以用
“
EG-200 软件
”
自动教示的数据 :
主要可以自动实行有关元件形状的数据的教示。
可以使用的数据 ○ : 能 ×: 不能
元件数据库数据
可以用
“
NT-100 系统
软件
”
编写的
数据
可以用
“
EG-200 软件
”
编写的数据
可以用
“
EG-200 软件
”
自动实行教示
的数据
形状数据 厚度以外
○ ○ ○
厚度
○ ○ ×
认识(识别)数据
○ ○ ×
控制数据 送料器 ID
○ × ×
吸取吸嘴 ID( 使用吸嘴
第 1 ～ 3 候补的吸嘴 ID)
○ ○ ×
吸取位置补正 X
○ ○ ×
吸取位置补正 Y
○ ○ ×
吸取位置 X 偏离量判定
○ × ×
吸取位置 Y 偏离量判定
○ × ×
吸取角度偏离量判定
○ × ×
焦距补正值
○ × ×
上述以外
○ × ×
供给数据 供给方向
○ × ×
上述以外
○ × ×
可否贴装
○ × ×
旧机器数据
○ × ×
T1
6. 元件数据库的创建
59
OM-1642
1101-001
7.
“
EG-200 软件
”
的操作方法
就
“
EG-200 软件
”
的操作方法进行说明。

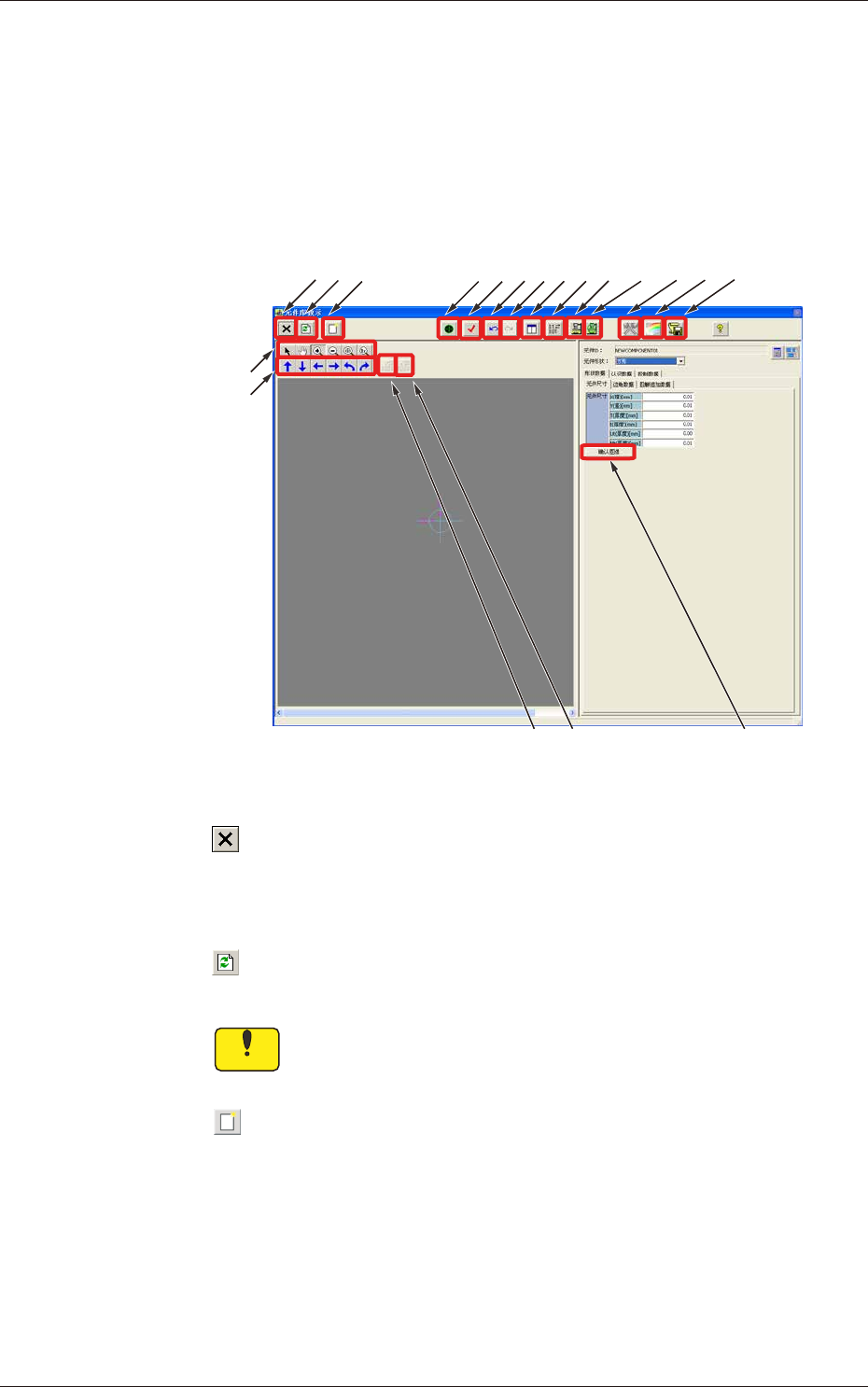

7.1
“
EG-200 软件
”
的界面说明
关于
“
EG-200 软件
”
界面的说明如下 :
[1]
[15]
[16]
[17] [18]
[19]
[2]
[3]
[4]
[5]
[6][7]
[8]
[9]
[10]
[11]
[13]
[12]
[14]
F66
[1] : 关闭
从
“
EG-200 软件
”
返回到元件数据库编辑界面。
保存编辑中的数据时请按 [ 是 ] 按钮，放弃时请按 [ 否 ] 按钮。
[2]
: 反映
在元件数据库反映当前的值。
Notice
请注意在该时点上不能当做元件数据库数据保存。
[3] : 启动
启动新建教示向导。
7.
“
EG-200 软件
”
的操作方法
