99 OM-1642 1 101-001 8.3.3 “ 其它 ” 元件图像教示 引脚附在上下左右的元件时的教示步骤如下 : Procedure (1) 选择元件的种类。 ( 本步骤中选择了 “ 带管脚 ( 带引脚 ) ” 。) F127 (2) 选择元件的形状。 ( 本步骤中选择了 “ 其它 ” 。) F128 8.3 读取图像的教示
98
OM-1642

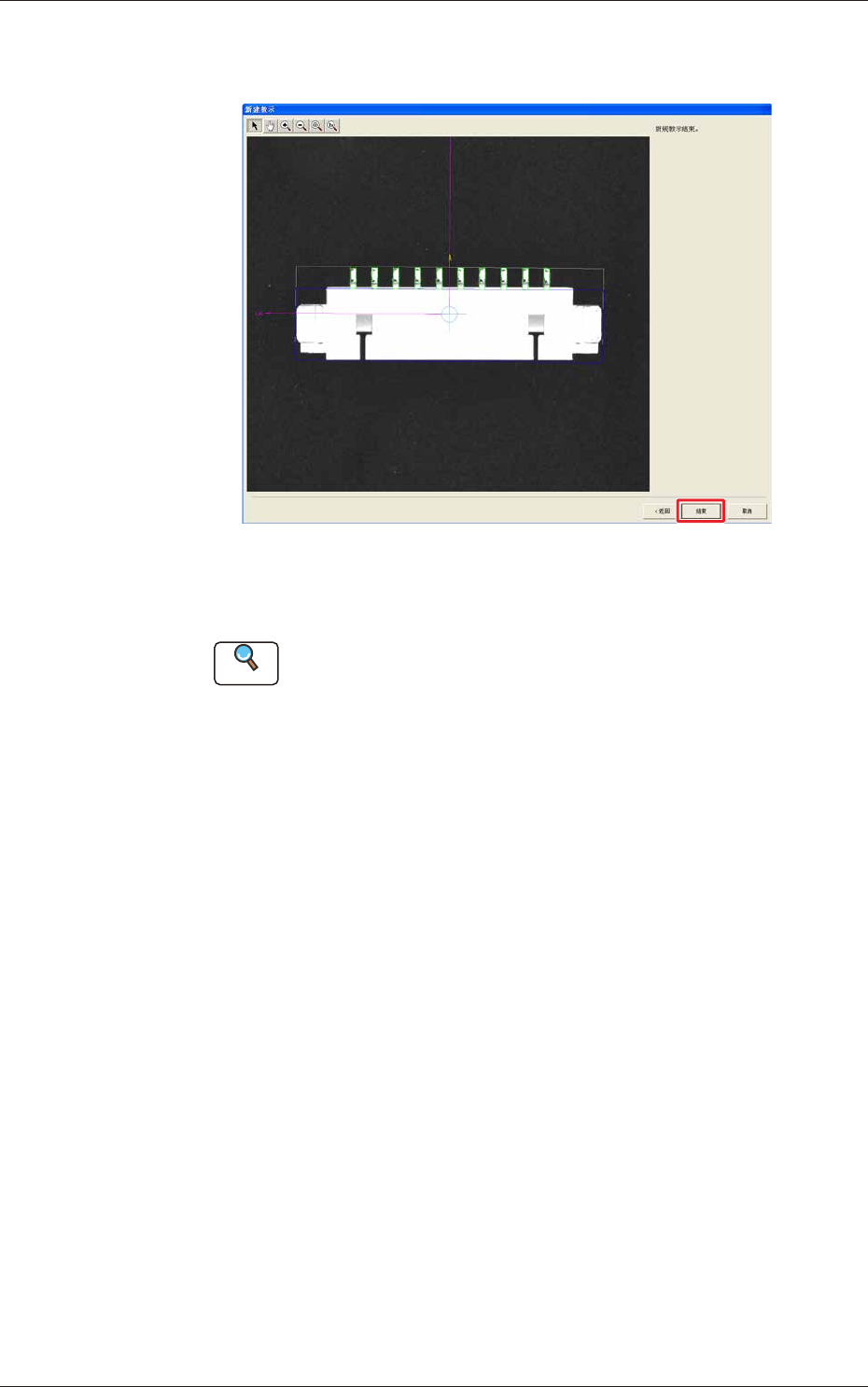

(14) 点击 [ 结束 ] 按钮。
( 结束教示。)
F126
(15) 教示结束后，进行识别测试。
Reference
关于详细内容请参照
“
8.4 识别测试
”
章节。
1101-001
8.3 读取图像的教示
99
OM-1642
1101-001

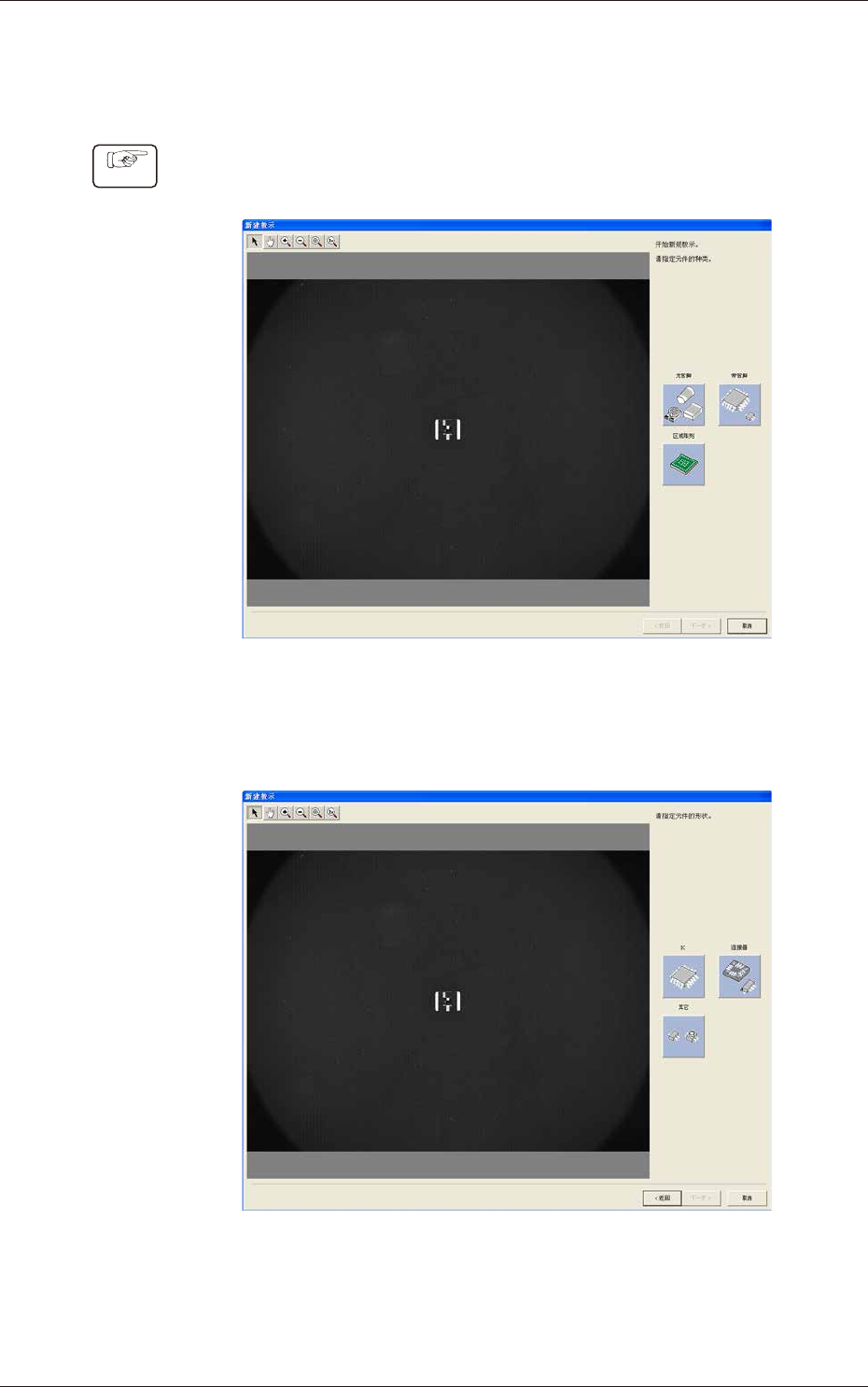

8.3.3
“
其它
”
元件图像教示
引脚附在上下左右的元件时的教示步骤如下 :
Procedure
(1) 选择元件的种类。
( 本步骤中选择了
“
带管脚 ( 带引脚 )
”
。)
F127
(2) 选择元件的形状。
( 本步骤中选择了
“
其它
”
。)
F128
8.3 读取图像的教示
100
OM-1642

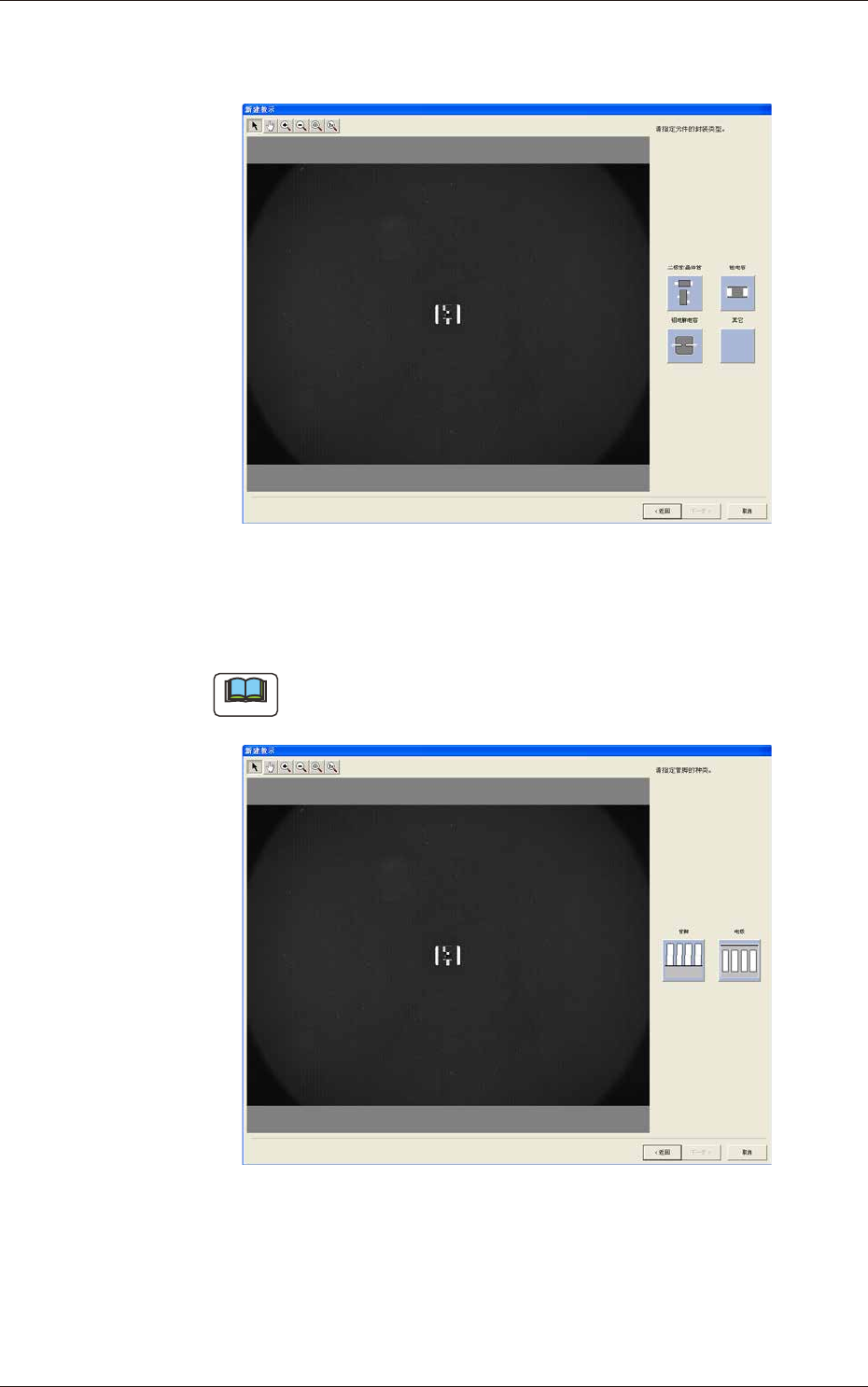

(3) 选择元件的封装类型。
( 本步骤中选择了
“
其它
”
。)
F129
(4) 选择引脚的种类。
( 本步骤中选择了
“
电极
”
。)
Note
引脚从模块突出时选择
“
管脚(引脚)
”
。引脚在模块内时选择
“
电
极
”
。
F130
1101-001
8.3 读取图像的教示
