107 OM-1642 (17) 请确认电极底部是否适合，点击 [ 下一步 ] 按钮。 Note 没有对准时拖动变更条对准电极的底部。 变更条 F143 (18) 点击 [ 继续 ] 按钮。 ( 实行以下引脚组的教示。) Note 编辑引脚数据时， 点击 [ 数据编辑 ] 按钮， 便显示 “ 数据编辑 ” 界面， 可以编辑引脚数据。 F144 1 101-001 8.3 读取图像的教示
106
OM-1642
(15) 通过拖动变更条，请用紫色的图形固定希望教示的管脚组 ( 请将希望
教示的引脚组的引脚末端到模型的边缘用紫色的图形固定 )，点击 [ 下
一步 ] 按钮。
变更条
F141
(16) 选择引脚的形状，点击 [ 教示实行 ] 按钮。
( 本步骤中选择了
“
长方形
”
。)
F142
1101-001
8.3 读取图像的教示
107
OM-1642
(17) 请确认电极底部是否适合，点击 [ 下一步 ] 按钮。
Note
没有对准时拖动变更条对准电极的底部。
变更条
F143
(18) 点击 [ 继续 ] 按钮。
( 实行以下引脚组的教示。)
Note
编辑引脚数据时，点击 [ 数据编辑 ] 按钮，便显示
“
数据编辑
”
界面，
可以编辑引脚数据。
F144
1101-001
8.3 读取图像的教示
108
OM-1642

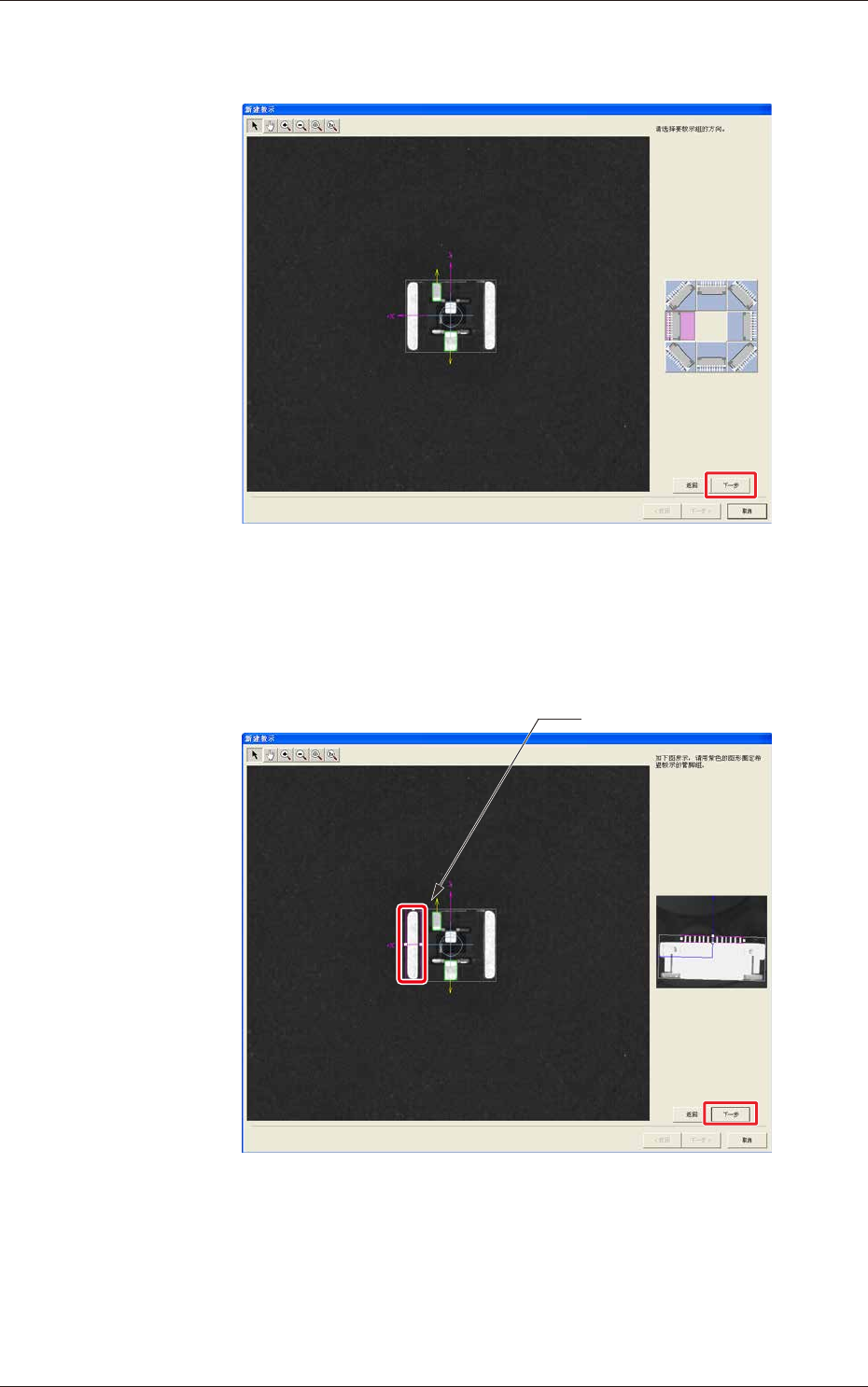

(19) 选择以下实行教示的引脚组的方向，点击 [ 下一步 ] 按钮。
( 本步骤中选择了
“
左方向
”
。)
F145
(20) 通过拖动尺寸变更条，请用紫色的图形固定希望教示的管脚组 ( 请将
希望教示的引脚组的引脚末端到模型的边缘用紫色的图形固定 )，点击
[ 下一步 ] 按钮。
变更条
F146
1101-001
8.3 读取图像的教示
