66
OM-1642
1101-001
选择想要进行确认的照明，点击 [ 连续点灯 ] 按钮，便依次点
灯所选照明种类的点灯位置。每按一次 [ 照明选择 ] 按钮，变
更点灯位置。
( 点灯顺序为后→左→前→右→灭灯。)
Note
点灯的部分显示为黄色。
•

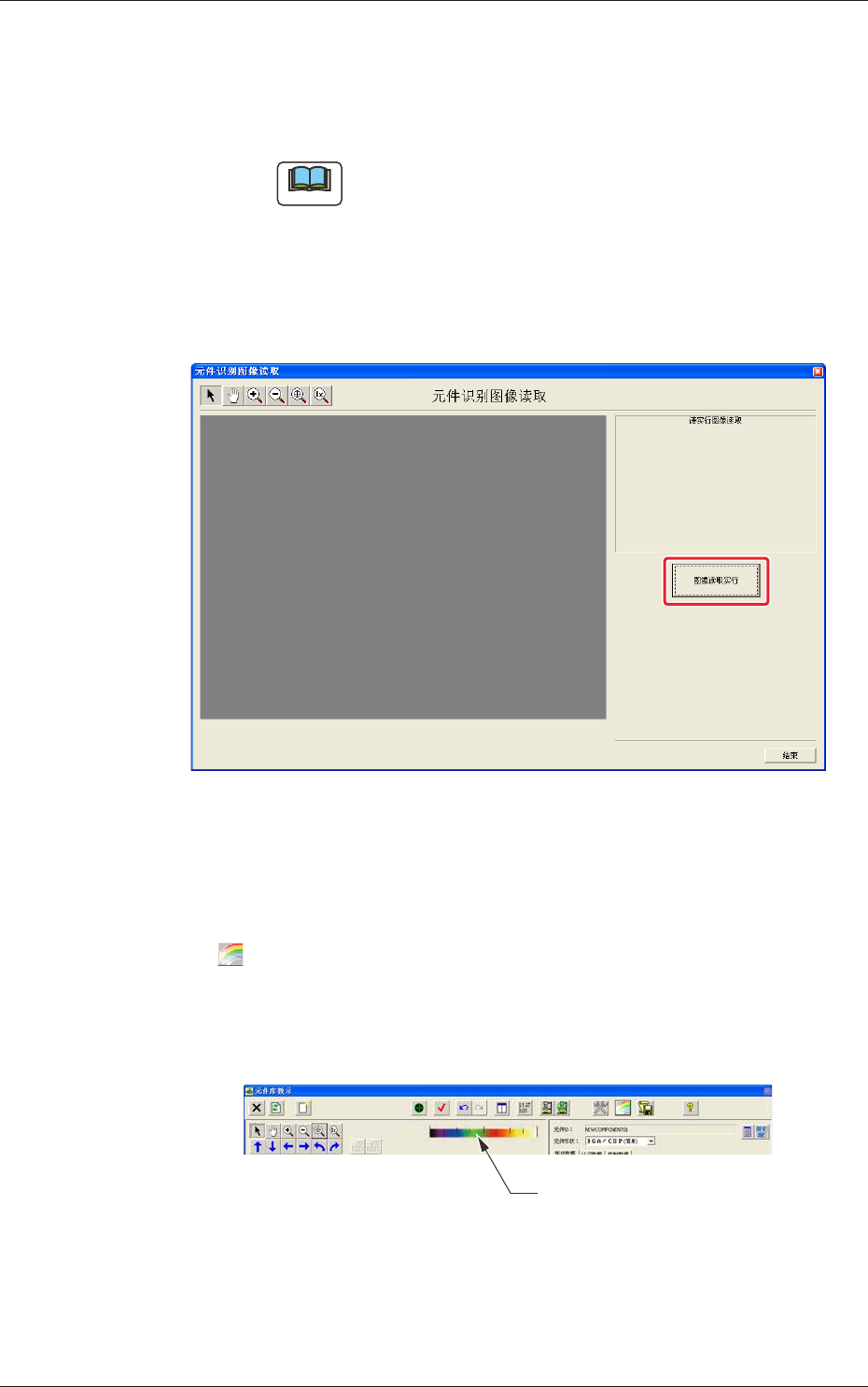

[ 元件识别图像读取 ] 按钮
用元件识别照相机进行图像读取，确认照相机电缆连接状态和
照相机动作照明的同步状态。
点击 [ 元件识别图像读取 ] 按钮，便显示以下界面。
F74
点击 [ 图像读取实行 ] 按钮，便点灯元件识别照明，进行图像
读取，显示读取的图像。
通过显示的图像进行确认作业。
[13]
: 虚拟颜色
按图像的浓淡上颜色。
阴暗部分成为蓝色，明亮部分成为红色。
选择虚拟颜色时，显示颜色条。
颜色条
F75
7.1
“
EG-200 软件
”
的界面说明
67
OM-1642
1101-001

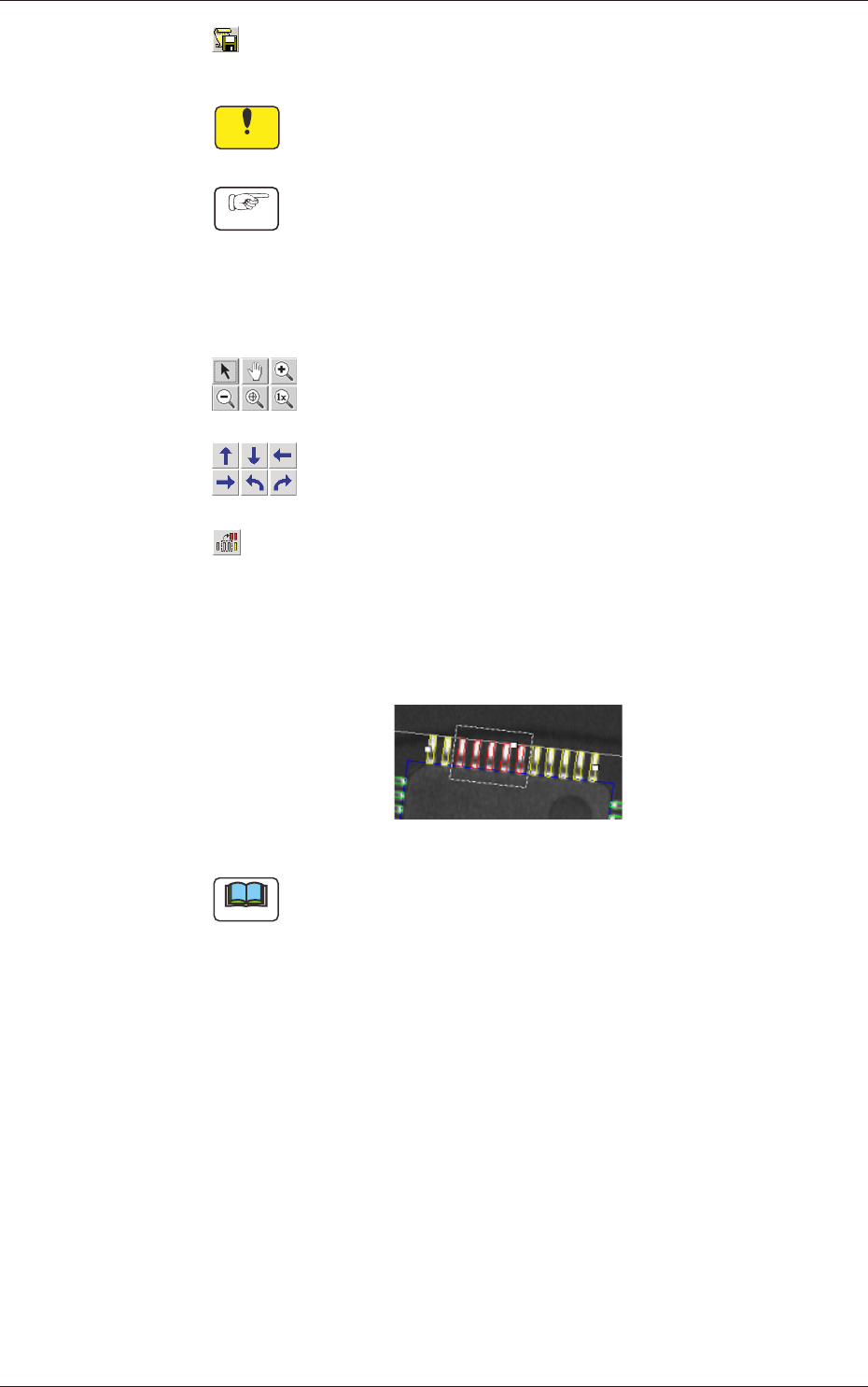

[14]
: 保存
为分析发生故障时的异常，保存设定值。
Notice
通常不使用。请注意不能当作数据保存。
Procedure
(1) 点击 [ 保存 ] 按钮。
(2) 指定保存位置的文件夹。
(3) 在指定的位置自动生成必要的保存文件夹，保存数据。
[15]
: 进行图像的操作。
[16]
: 将整个图解向按钮方向稍微移动、旋转。
[17]
: 引脚·球体设定
设定缺省引脚、缺省球。
点击想要设定为缺省的引脚组或球组 ( 图解由绿色变为粉色 )，按钮变
为有效状态。点击按钮后，如下图所示，请用跟踪球圈住要设定为缺
省的引脚元件。
F76
Note
“
IC( 简单 )
”
“
连接器 ( 简单 )
”
“
其它带引脚 ( 简单 )
”
时每组可设
定1处，
“
IC( 复杂 )
”
“
连接器 ( 复杂 )
”
“
其它带引脚 ( 复杂 )
”
时
每组可设定 3 处，
“
BGA/CSP
”
时每组最多可设定 40 处。
7.1
“
EG-200 软件
”
的界面说明
68
OM-1642
1101-001
[18]
: 引脚·球体插入
向缺省引脚·缺省球位置插入引脚·球体。按钮变为有效状态的条件
与 [17] 相同。

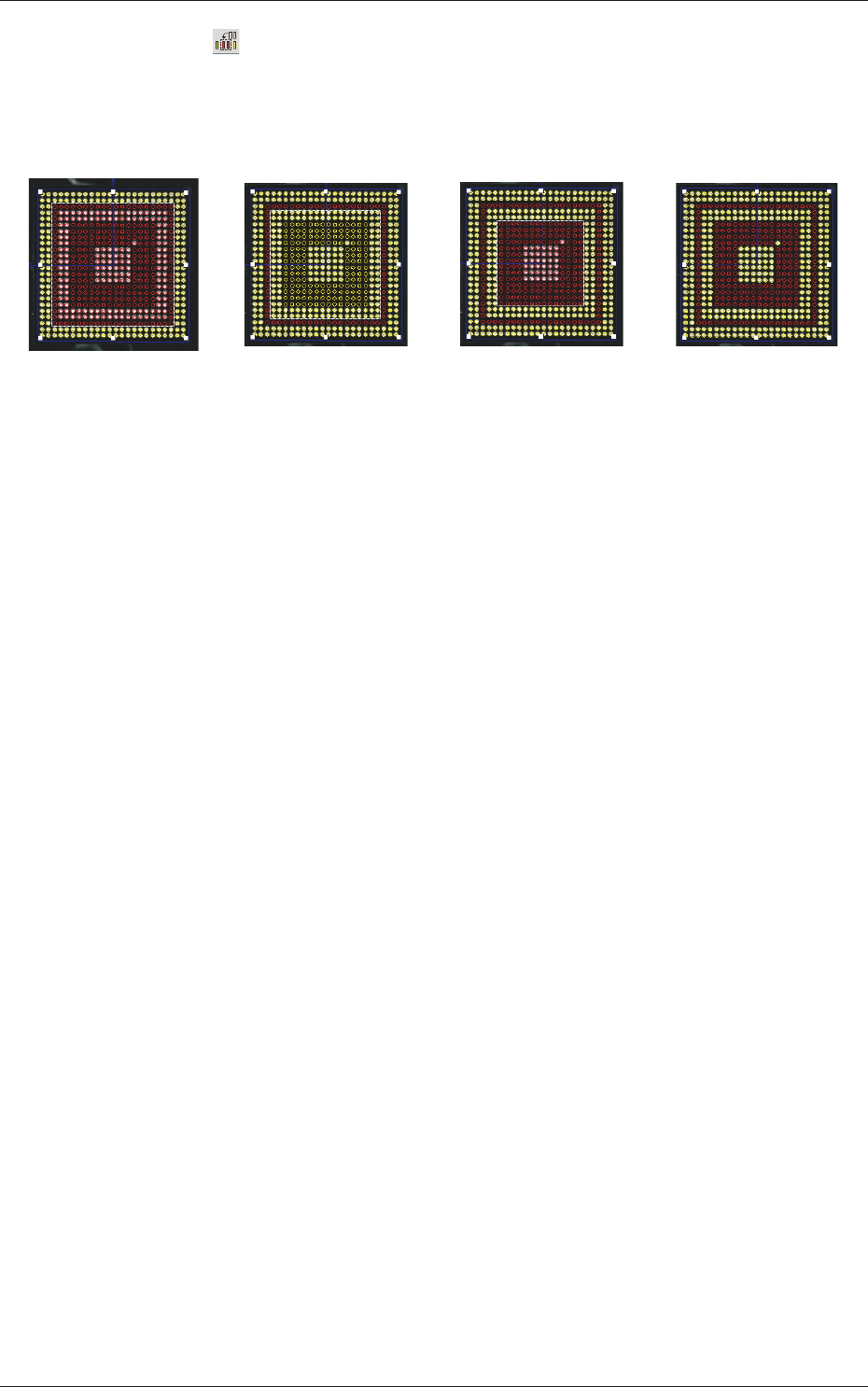

例 : 如下图所示的 BGA 时有用。
用[缺省]按钮
设定为缺省。
用[插入]按钮
插入球体到缺省
范围。
用[缺省]按钮
再次设定为缺省。
用[插入]按钮
再次插入球体到
缺省范围。
→ → →
F77
7.1
“
EG-200 软件
”
的界面说明
