11 4 OM-1642 8.3.4 BGA 元件图像教示 Procedure (1) 选择元件的种类。 ( 本步骤中选择了 “ 区域阵列 ” 。) F157 (2) 选择电极的形状。 ( 本步骤中选择了 “ 简单 ” 。) F158 1 101-001 8.3 读取图像的教示
113
OM-1642
(29) 拖动变更条，调整元件尺寸，点击 [ 下一步 ] 按钮。
变更条
F155
(30) 点击 [ 结束 ] 按钮。
( 结束教示。)
F156
(31) 教示结束后，进行识别测试。
Reference
关于详细内容请参照
“
8.4 识别测试
”
章节。
1101-001
8.3 读取图像的教示
114
OM-1642
8.3.4
BGA 元件图像教示
Procedure
(1) 选择元件的种类。
( 本步骤中选择了
“
区域阵列
”
。)
F157
(2) 选择电极的形状。
( 本步骤中选择了
“
简单
”
。)
F158
1101-001
8.3 读取图像的教示
115
OM-1642
(3) 选择电极的种类。
( 本步骤中选择了
“
球形(球体)
”
。)
F159

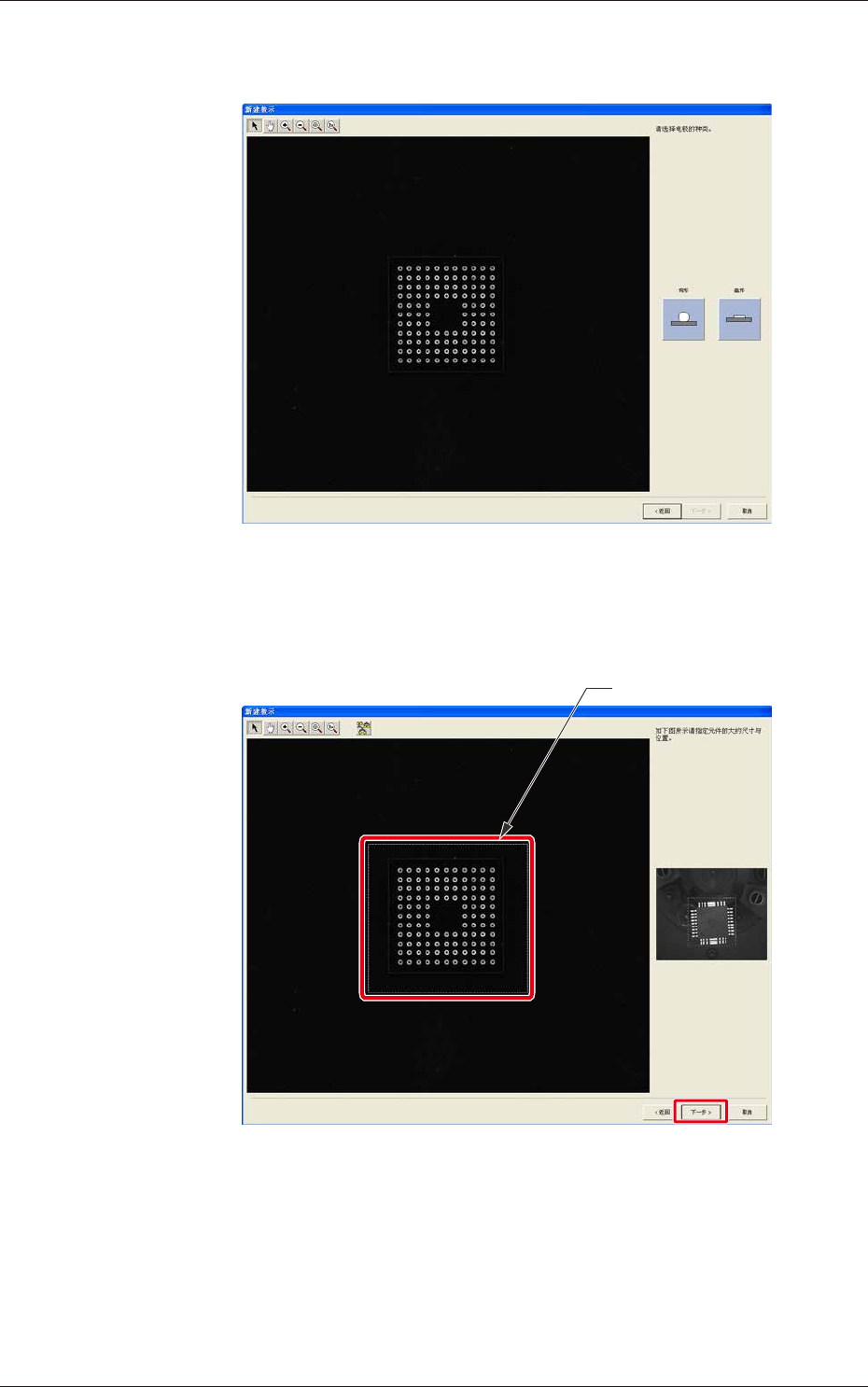

(4) 拖动鼠标，用选择框圈住元件的图像，点击 [ 下一步 ] 按钮。
( 指定元件的大约尺寸与位置。)
选择框
F160
1101-001
8.3 读取图像的教示
