11 9 OM-1642 (11) 确认后，点击 [ 下一步 ] 按钮。 F166-1 (12) 点击 [ 结束 ] 按钮。 ( 结束教示。) F167 (13) 教示结束后，进行识别测试。 Reference 关于详细内容请参照 “ 8.4 识别测试 ” 章节。 1 101-001 8.3 读取图像的教示
118
OM-1642

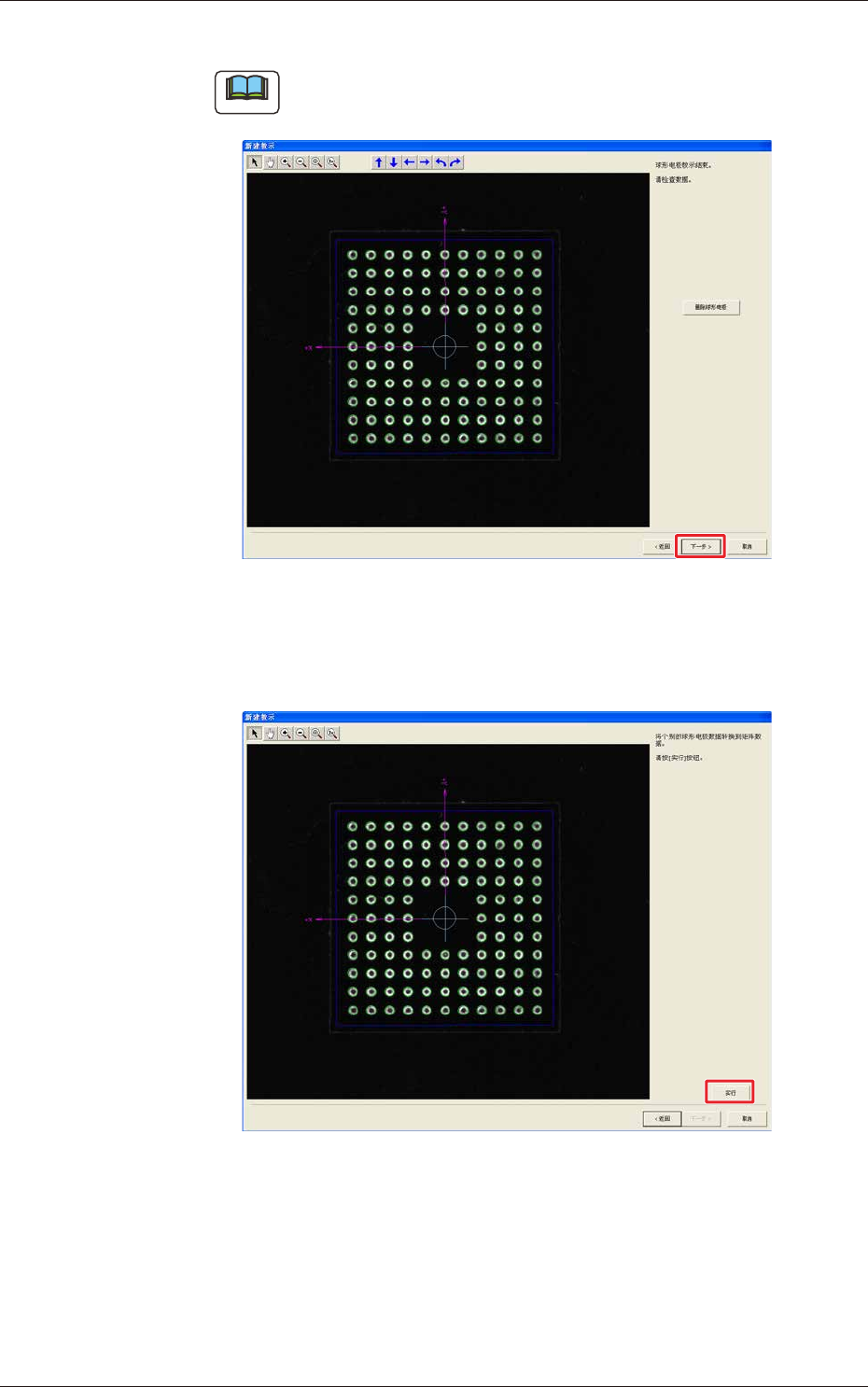

(9) 确认后，点击 [ 下一步 ] 按钮。
Note
检出了球体以外时，请点击 [ 删除球形 ( 球体 ) 电极 ] 按钮删除。
F165
(10) 点击 [ 实行 ] 按钮。
( 进行从各个球体数据到引脚数据的变换。)

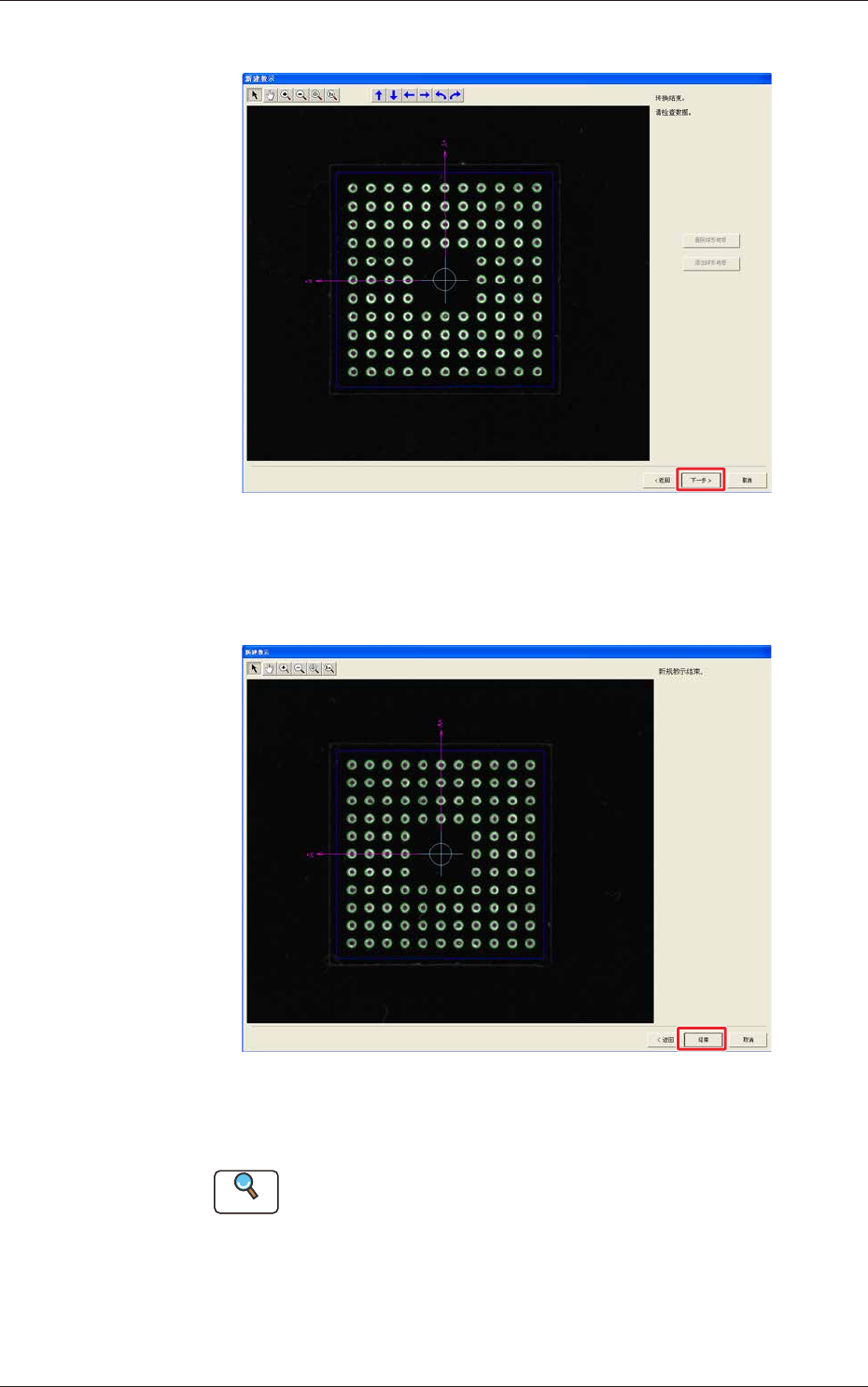

F166
1101-001
8.3 读取图像的教示
119
OM-1642
(11) 确认后，点击 [ 下一步 ] 按钮。
F166-1
(12) 点击 [ 结束 ] 按钮。
( 结束教示。)
F167
(13) 教示结束后，进行识别测试。
Reference
关于详细内容请参照
“
8.4 识别测试
”
章节。
1101-001
8.3 读取图像的教示
120
OM-1642
8.3.5
“
异形
”
元件图像教示
“
异形
”
元件图像的教示步骤如下 :
Procedure
(1) 选择元件的种类。
( 本步骤中选择了
“
无管脚 ( 无引脚 )
”
。)

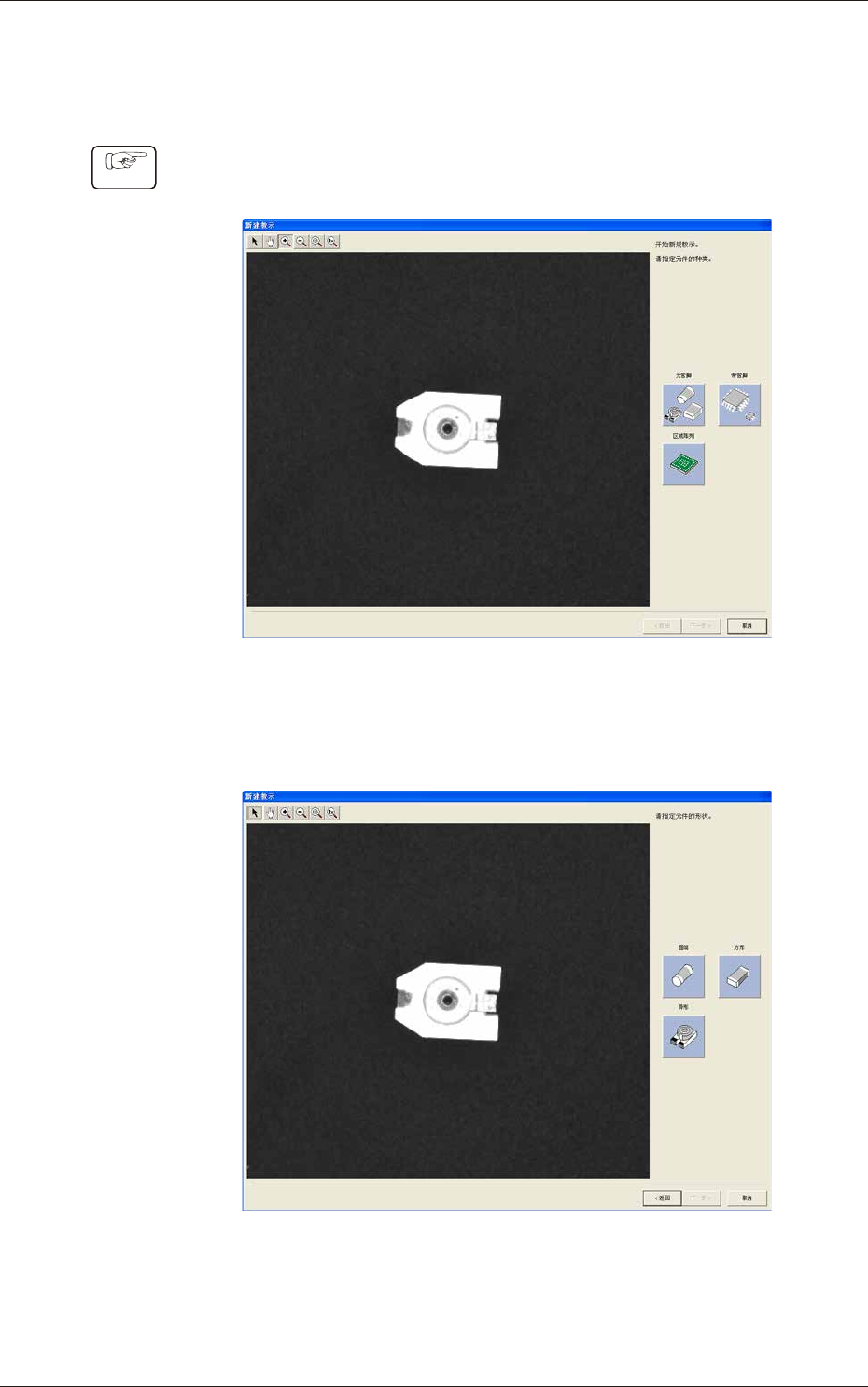

F168
(2) 选择元件的形状。
( 本步骤中选择了
“
异形
”
。)
F169
1101-001
