1. 概 要
脱机元件数据库创建系统进行 SIGMA Series 装置的元件数据库数据的创建、
元件数据库的修正以及元件识别测试。
可以将摄像单元读取的图像和 SIGMA Series 装置读取的图像作为元件图像
使用。
2. 系统概要
按照以下步骤创建元件数据库数据。
(1) 读取元件图像。
(2) 进行元件数据库数据的创建以及登录。
(3) 用
“
NT-100 系统软件
”
向主机装置送信。
3. 各部位和名称

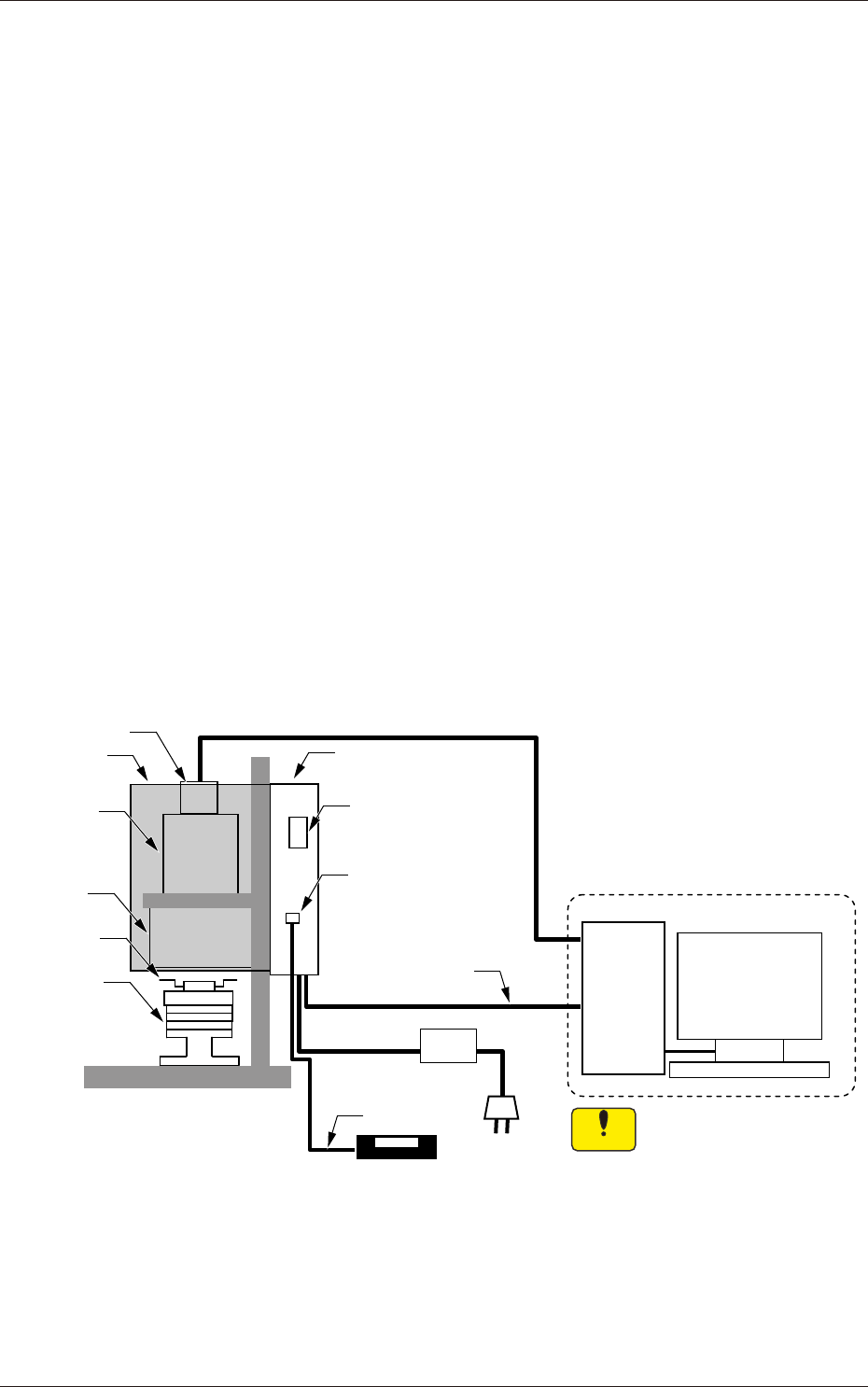

3.1 整体构成
表示各部位的名称和连接方法。
USB2.0电缆
USB1.1电缆
电源电缆
AC适配器
插座
个人
计算机
主机
显示器
操作用个人计算机
不包括在本系统内。
照明
透镜
照相机
元件
元件设置台
照明控制板
机盖
概略图(侧面)
电源开关
透射照明工作台
(选项)
电缆
连接器
系统构成 F1
1. 概 要
Notice
18
OM-1642
1101-001

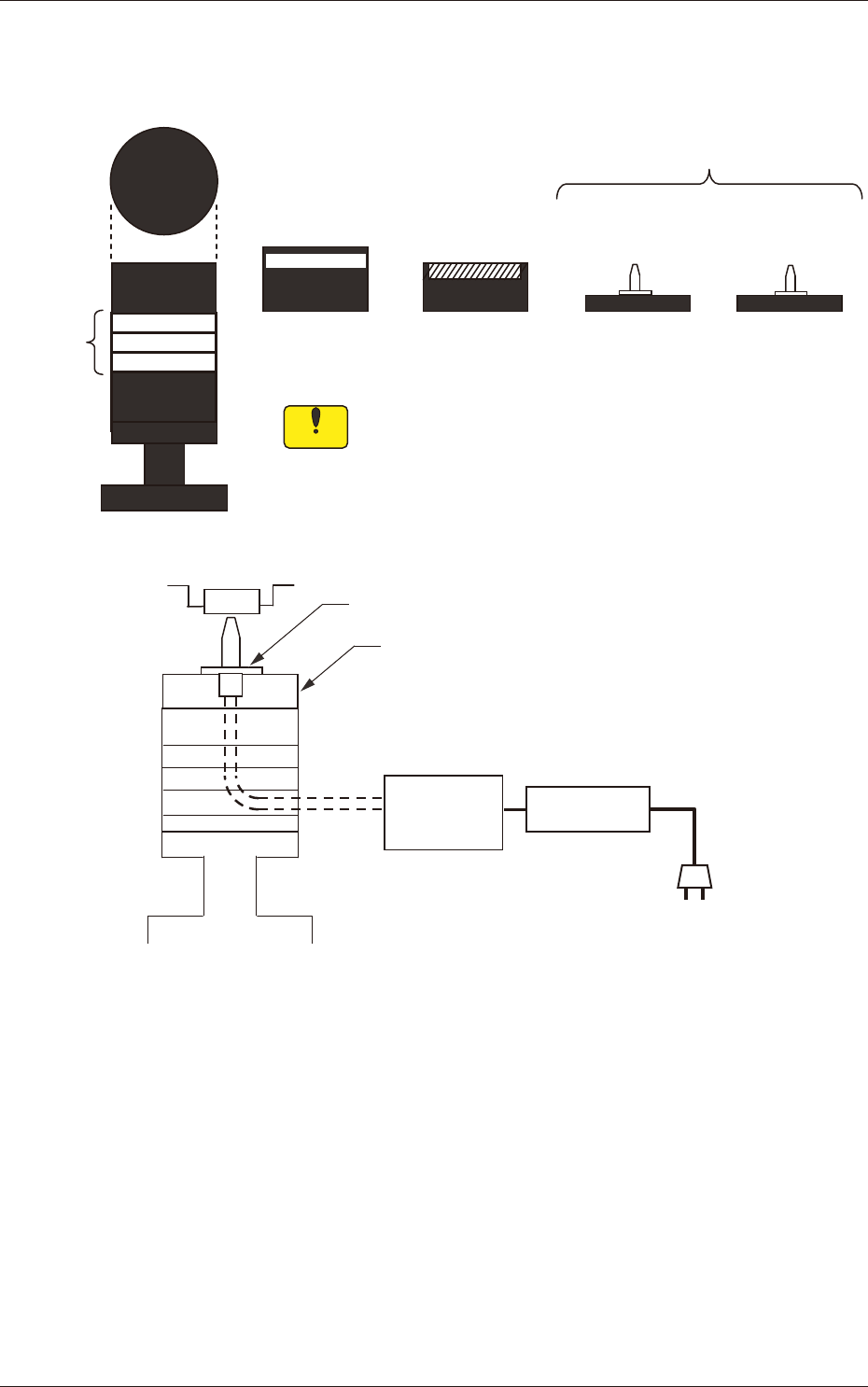

3.2 元件设置构成
标准工作台
工作台
高度调整
用环
底座
BGA 工作台
透过照明工作台
( 选项 )
中异形吸嘴用
工作台
多功能吸嘴用
工作台
不能自立的元件用工作台
对应摄像元件更换工作台、变更高度。
请管理好工作台表面，以免影响摄像。
元件设置台 F2
吸嘴 ( 用户自行准备 )
不能自立的元件用工作台
导管
真空泵
AC 适配器
插座
不能自立的元件用设置台的示例 F3
3.2 元件设置构成
Notice
