75 OM-1642 1 101-001 实时显示 将元件搭载到设置台，使元件进入照相机 中心。 实时显示时，在界面的右上侧显示 ( 闪 烁) “ 实时 ” 字样。 读取中显示 元件中心和照相机中心对齐后，点击 [ 读 入 ] 按钮摄像。 读取中时，在界面的中央显示 “ 读取中 ” 字样。 读取结束 读取结束后，点击 [OK] 按钮，结束照相机 读取。 F86 Step 2 8.2 用照相机读取图像的步骤
74
OM-1642
1101-001
照相机图像的读取步骤如下 :
设置台的设定
选择元件设置台的类型。
默认时选择
“
反射照明 通常
”
。
Note
使用不能自立的元件等高速吸嘴、中异
形用吸嘴、多功能用吸嘴时，请选择
“
反射照明 吸取单元
”
。使用透射照明
时，请选择
“
透过照明
”
。
元件的设定
输入有关元件的数据。关于厚度输入
“
T
”
或
“
t
”
按 [Enter] 键。在界面左侧图示输入哪
个厚度。
Note
使用 BGA 元件时请选中
“
BGA 球型 ( 球
体)
”
。
工作台 & 模块确认
如左图所示设定工作台以及模块段数，点击
[ 模块确认 ] 按钮。
点击按钮，便自动移行到实时显示。
F85
Step 1
8.2 用照相机读取图像的步骤
75
OM-1642
1101-001
实时显示
将元件搭载到设置台，使元件进入照相机
中心。
实时显示时，在界面的右上侧显示 ( 闪
烁)
“
实时
”
字样。
读取中显示
元件中心和照相机中心对齐后，点击 [ 读
入 ] 按钮摄像。
读取中时，在界面的中央显示
“
读取中
”
字样。
读取结束
读取结束后，点击 [OK] 按钮，结束照相机
读取。
F86
Step 2
8.2 用照相机读取图像的步骤
76
OM-1642

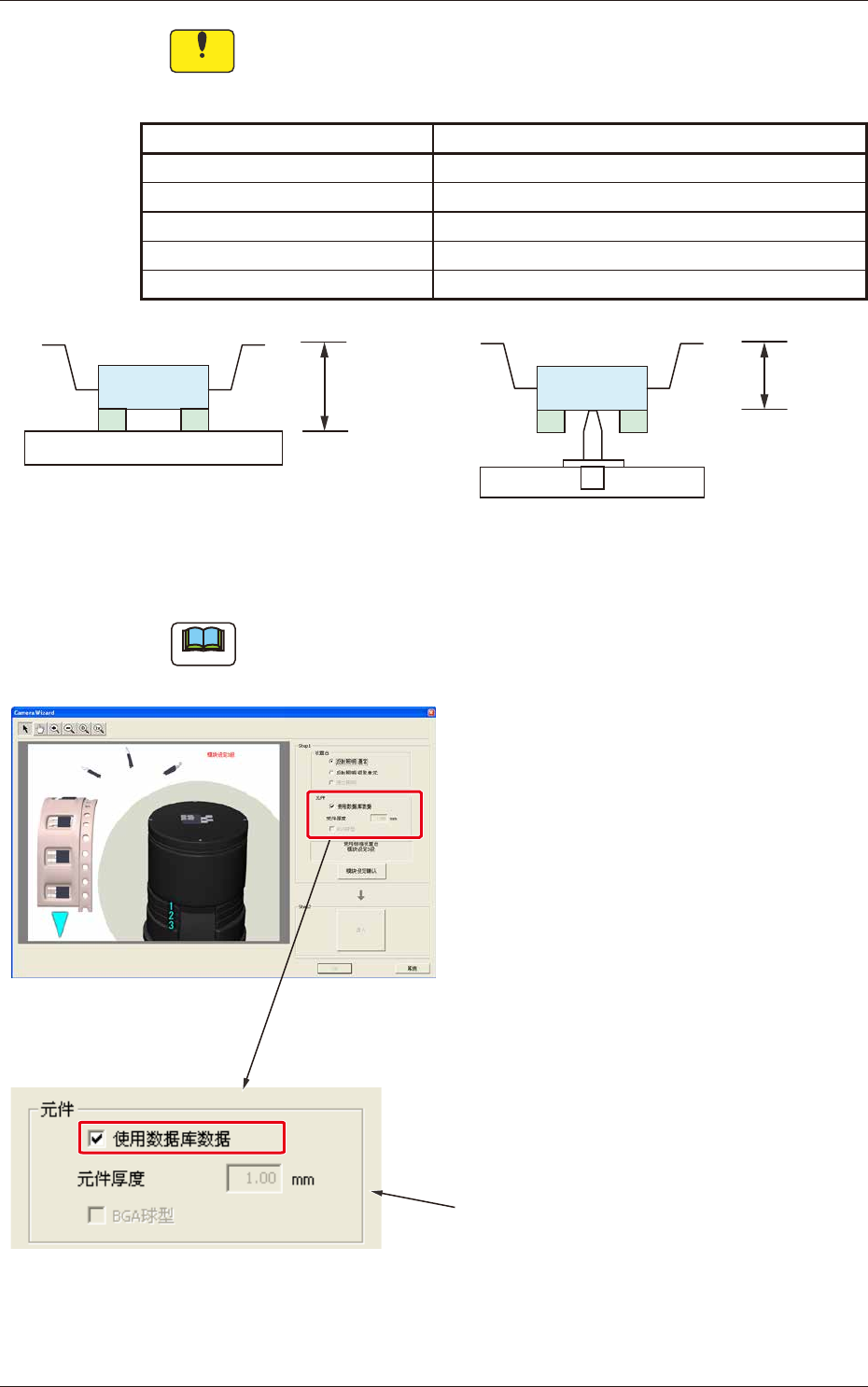

Notice
输入元件厚度时，请输入从引脚面到元件下面设置为台的位置的厚度。
根据使用的工作台，该值有所变化。
工作台类型 照相机读取时输入的厚度
标准工作台 输入厚度 (T)
BGA 工作台 输入厚度 (T)
透过工作台 ( 选项 ) 输入厚度 (T)
中异形吸嘴用工作台 输入厚度 (t)
多功能吸嘴用工作台 输入厚度 (t)
T2
厚度 (T)
标准工作台
BGA 工作台
透过工作台 ( 选项 )
中异形吸嘴用工作台
多功能吸嘴用工作台
厚度 (t)
F87
Note
不是新建，而是从元件数据库数据进行修改时，可通过进行以下操作，读
取
“
元件厚度
”
、
“
BGA 球型 ( 球体 )
”
的设定。
元件的设定
修改元件数据库时，可选中
“
使用数据库
数据
”
省略
“
元件厚度
”
的输入和
“
BGA 球
型
”
的选中。
F88
仅在修改元件数据库时，显示该项目。
新建时不显示。
可参照元件数据库数据
1101-001
8.2 用照相机读取图像的步骤
