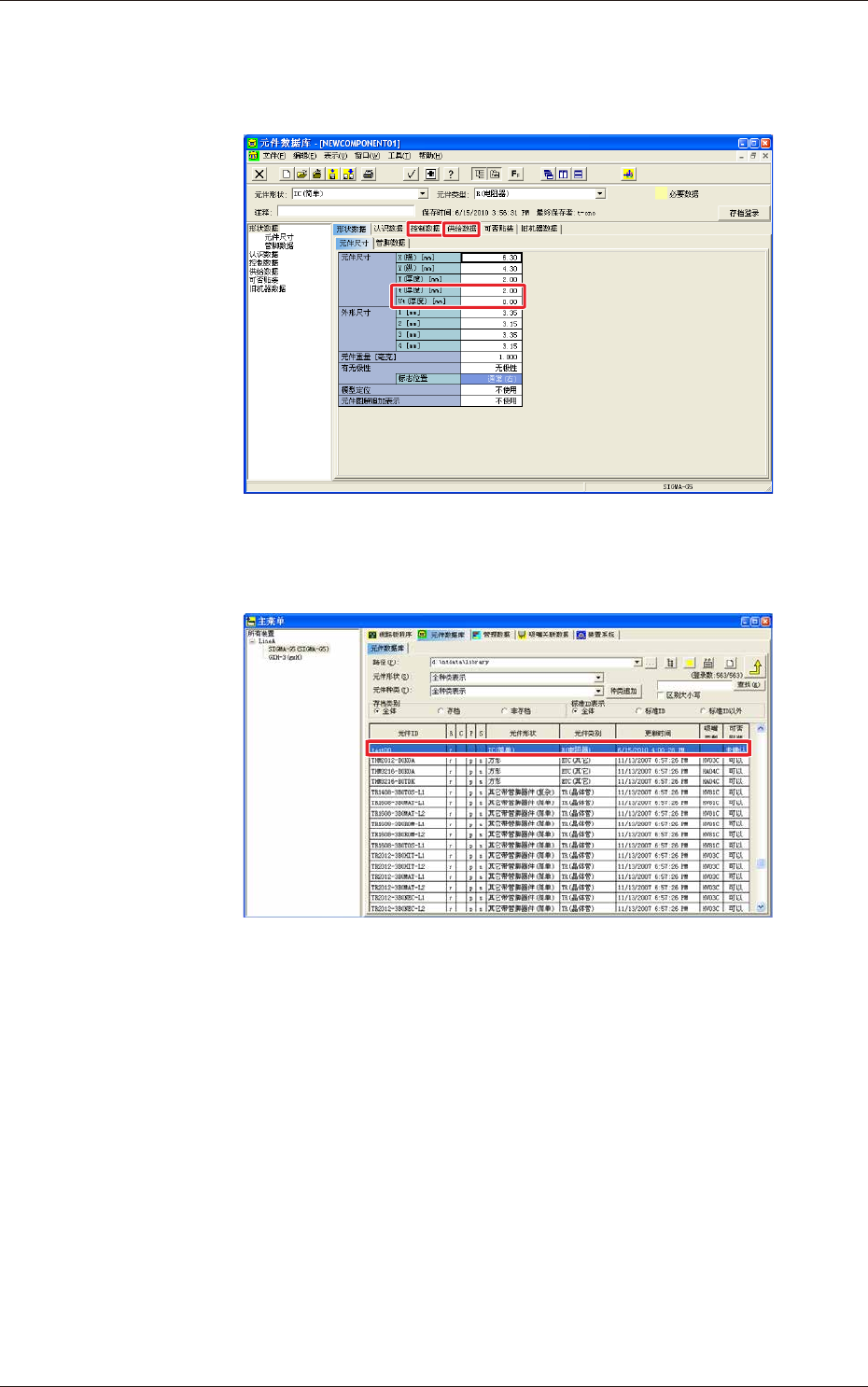

(5) 显示数据保存的界面后，输入未设定的元件厚度 (t、Ut)、控制数据、
供给数据。
( 指定元件名保存数据。)
F182
(6) 确认保存数据在列表中显示。
F183
8.4 识别测试
128
OM-1642
8.5 照明模式的手动选择
可以选择教示中使用的照明模式 ( 图像 )。
在标准的照明模式下不能看清楚应该检出的部分 ( 引脚、球体、外形等 ) 时，
通过选择具有良好照射效果的照明模式可进行更为准确的教示。
Note
照明模式的手动设定仅在照相机读取时有效。
照明模式手动切换
在指定外形教示范围的向导界面中，选择左
图所示的按钮。
照明模式选择
请在一览显示中选择适当的照明模式。
F184
Notice
在此选择的照明点灯方式只在教示中使用，不反映到元件数据库数据的照
明点灯方式数据里。手动设定元件数据库数据的照明模式时，请在元件数
据库教示的数据编辑模式或
“
NT-100 系统软件
”
的数据编辑界面设定。
1101-001
8.5 照明模式的手动选择
129
OM-1642
9. 吸嘴描绘功能
设定使用于元件吸取的吸嘴。
Procedure
(1) 选择
“
控制数据
”
Tab，点击吸嘴 ID 一览。
F187
(2) 显示
“
吸嘴类别
”
界面。
Note
点击各项目按钮，可以按升序、降序排列。
按钮
尺寸输入栏
F188
1101-001
9. 吸嘴描绘功能
