90 OM-1642 1 101-001 (7) 点击 [ 结束 ] 按钮。 ( 结束教示。) F111 (8) 教示结束后，进行识别测试。 Reference 关于详细内容请参照 “ 8.4 识别测试 ” 章节。 8.3 读取图像的教示
89
OM-1642
1101-001
Note

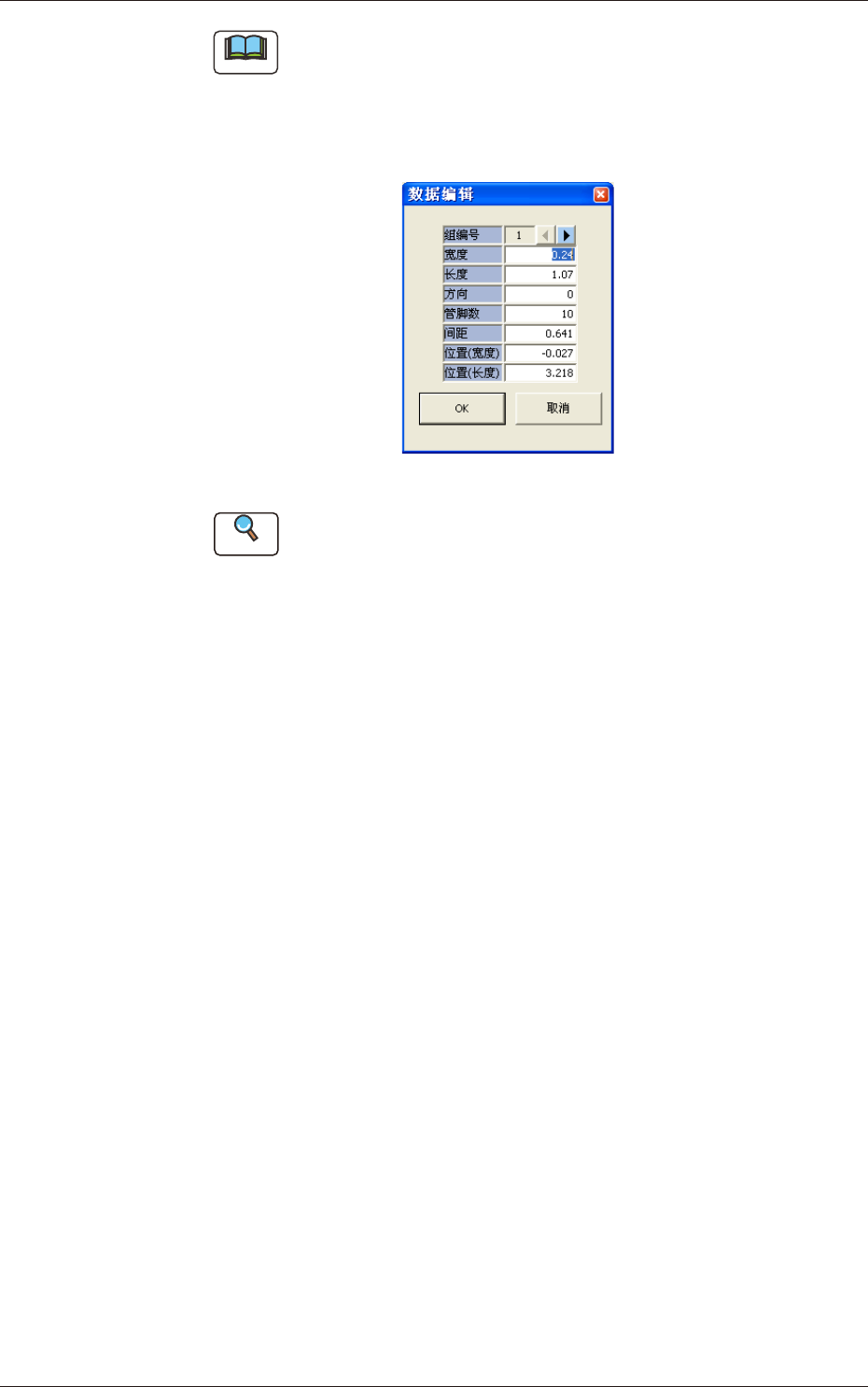

编辑引脚数据时，点击 [ 数据编辑 ] 按钮，便显示
“
数据编辑
”
界
面，可以编辑引脚数据。
点击想要修正的引脚组，便显示
“
删除组
”
、
“
管脚 ( 引脚 ) 缺省设
定
”
、
“
缺省处插入
”
按钮，可以编辑
“
删除组
”
、
“
管脚缺省设定
”
、
“
缺省处插入
”
。
F110
Reference
关于
“
管脚缺省设定
”
、
“
缺省处插入方法
”
请参照
“
7.1
“
EG-200 软
件
”
的界面说明
”
的 [17] 引脚·球体设定、[18] 引脚·球体插入
”
章节。
8.3 读取图像的教示
90
OM-1642
1101-001

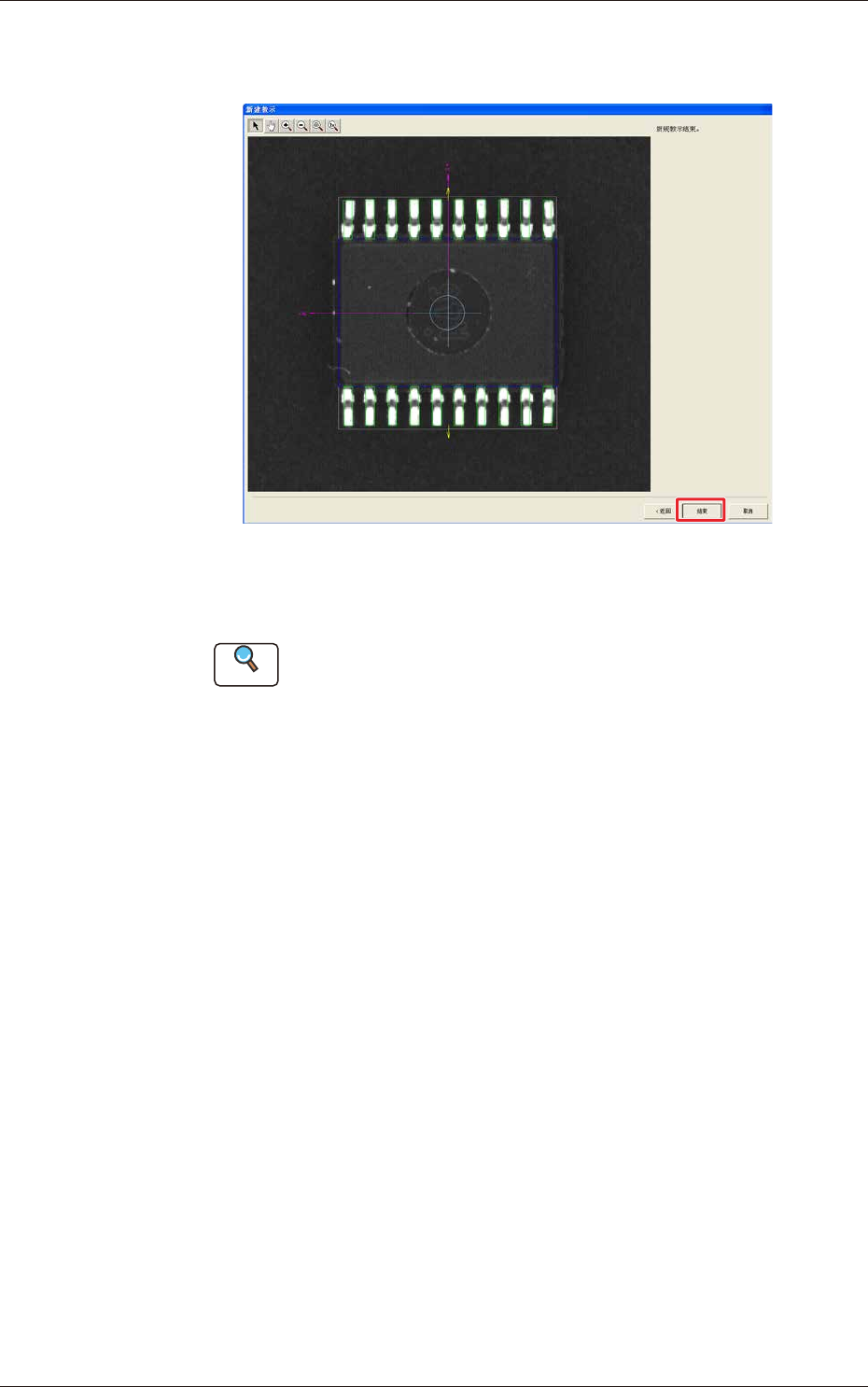

(7) 点击 [ 结束 ] 按钮。
( 结束教示。)
F111
(8) 教示结束后，进行识别测试。
Reference
关于详细内容请参照
“
8.4 识别测试
”
章节。
8.3 读取图像的教示
91
OM-1642
1101-001
8.3.2
“
连接器
”
元件图像教示
实行连接器元件的图像教示的方法如下 :
Procedure
(1) 选择元件的种类。
( 本步骤中选择了
“
带管脚 ( 带引脚 )
”
。)
F112
(2) 选择元件的形状。
( 本步骤中选择了
“
连接器
”
。)
F113
8.3 读取图像的教示
