OM-1642-001_EG200.pdf - 第87页
87 OM-1642 1 101-001 (3) 拖动变更条，请将希望教示管脚 ( 引脚 ) 组的管脚末端到模型的边缘 用紫色的图形固定，点击 [ 下一步 ] 按钮。 变更条 F106 (4) 点击 [ 教示实行 ] 按钮。 ( 开始实行教示。) F107 8.3 读取图像的教示
86
OM-1642
1101-001
Note
编辑引脚数据时，点击 [ 数据编辑 ] 按钮，便显示
“
数据编辑
”
界
面，可以编辑引脚数据。
点击想要修正的引脚组，便显示
“
删除组
”
、
“
管脚 ( 引脚 ) 缺省设
定
”
、
“
缺省处插入
”
按钮，可以编辑
“
删除组
”
、
“
管脚缺省设定
”
、
“
缺省处插入
”
。
F104
Reference
关 于
“
管脚缺省设定
”
、
“
缺省处插入方法
”
请参照
“
7.1
“
EG-200 软
件
”
的界面说明
”
的 [17] 引脚·球体设定、[18] 引脚·球体插入
”
章节。
(2) 选择实行教示的组的方向，点击 [ 下一步 ] 按钮。
( 开始实行引脚部分教示。本步骤中选择了
“
上方向
”
。)
F105
8.3 读取图像的教示
87
OM-1642
1101-001
(3) 拖动变更条，请将希望教示管脚 ( 引脚 ) 组的管脚末端到模型的边缘
用紫色的图形固定，点击 [ 下一步 ] 按钮。
变更条
F106
(4) 点击 [ 教示实行 ] 按钮。
( 开始实行教示。)
F107
8.3 读取图像的教示
88
OM-1642
1101-001

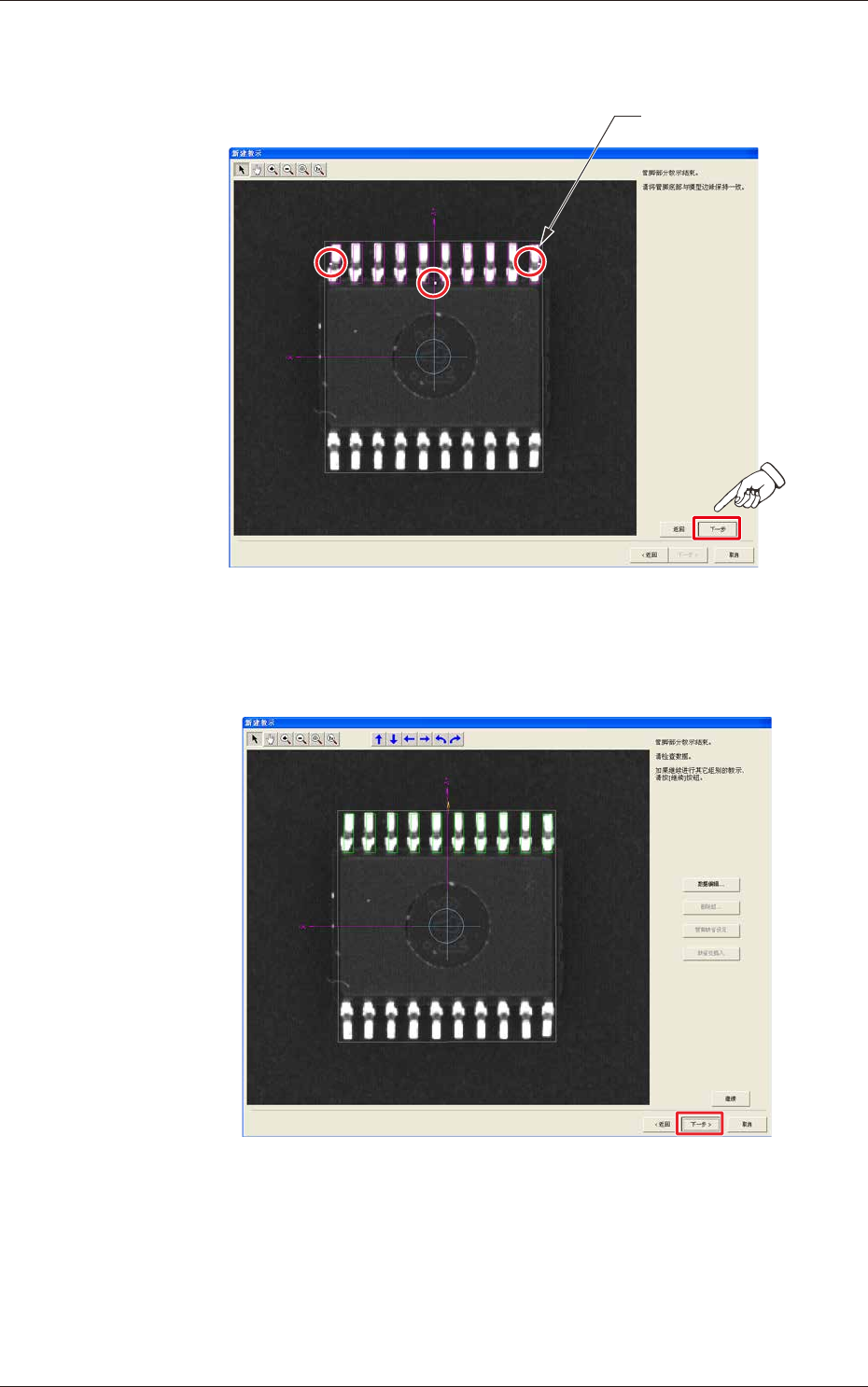

(5) 拖动变更条，请将管脚 ( 引脚 ) 底部与模型边缘保持一致，点击 [ 下
一步 ] 按钮。
变更条
F108
(6) 点击 [ 下一步 ] 按钮。
( 如果继续进行其它组别的教示，请按 [ 继续 ] 按钮。)
F109
8.3 读取图像的教示
