4 Arbeiten mit den OSC-Funktionen 4.2 Stereo-Messung für THT-Stifte (ab R16-2) Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 21 4.2.1 Arbeitsschritte In der folgenden Übersicht sind die einzelnen Arbeitssc…
4 Arbeiten mit den OSC-Funktionen
4.2 Stereo-Messung für THT-Stifte (ab R16-2)
20 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018
●
Maximale Bauelementgröße: die Regeln für die herkömmliche 2D-Messung abzüglich dem
Verfahrweg werden angewendet. Das Ergebnis für den Standardverfahrweg
(8 mm für Kameratyp 25, 18 mm für Kameratyp 33) ist:
Kameratyp 25: maximal 55 mm – 8 mm = 47 mm Kantenlänge
Kameratyp 33: maximal 85 mm – 18 mm = 67 mm Kantenlänge (oder (200 mm – 18 mm) x
(125 mm – 18 mm) = 182 mm x 107 mm mit Einschränkungen).
Diese Werte beziehen sich auf die Mehrfachmessung.
●
Unterstützte Bestückköpfe:
Twin Head (inklusive alle Varianten mit hoher Kraft)
CPP (in Pick&Place-Modus, wenn mit stationärer Kamera ausgerüstet)
4 Arbeiten mit den OSC-Funktionen
4.2 Stereo-Messung für THT-Stifte (ab R16-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 21
4.2.1 Arbeitsschritte
In der folgenden Übersicht sind die einzelnen Arbeitsschritte aufgelistet, die in der angegebenen
Reihenfolge ausgeführt werden sollten, um die Stereo-Messung bei der Bestückung von THT-Bau-
elementen auszuführen.
Stereo-Messung durchführen
Schritt Aktion SIPLACE-Program
1) OSC-Paket aktivieren SIPLACE Pro
2) Bauelementhöhe einstellen (Gesamthöhe und Schleichweg) –
Fokushöhe beachten
SIPLACE Pro
3) Beim Einsatz eines Pipettengreifers die Pipettenhöhe einstellen SIPLACE Pro
4) Stereo-Messung für THT-Stifte aktivieren SIPLACE Vision
5) In der Stereo-Höhenansicht gegebenenfalls Verfahrweg ändern SIPLACE Vision
4 Arbeiten mit den OSC-Funktionen
4.2 Stereo-Messung für THT-Stifte (ab R16-2)
22 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018
4.2.2 Anwendungsbeispiel
Schritt 1: SIPLACE Pro

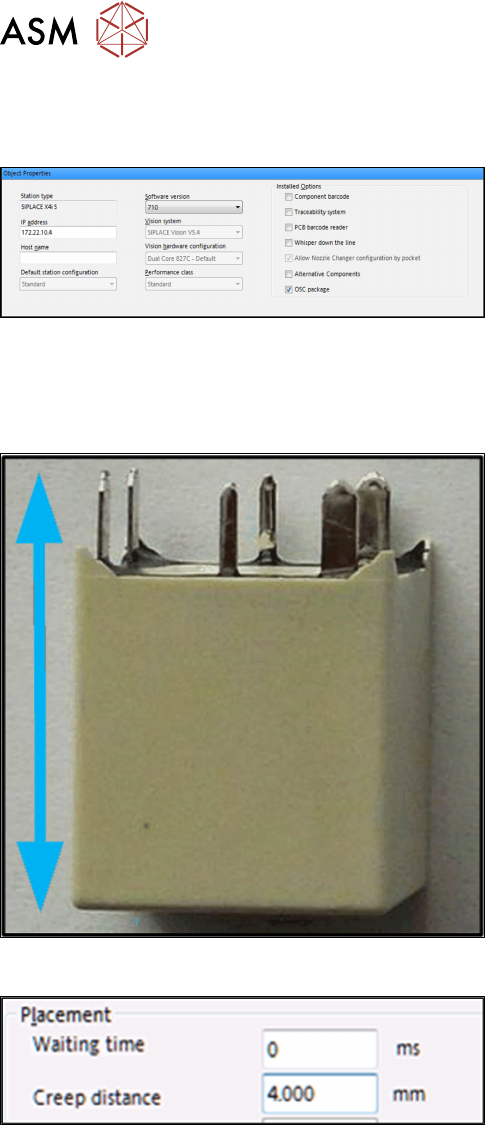

► Aktivieren Sie im Stations-Editor unter Placement
Station die Option OSC Package unter Installed
options.
(DE: Bestückstation – Installierte Optionen –
OSC-Paket).
In SIPLACE Pro muss die Bauelementhöhe so eingestellt werden, dass die THT-Stiftspitzen in der
Fokusebene der Kamera liegen. In der Fokusebene werden die THT-Stiftspitzen am schärfsten ab-
gebildet und die Messung ist am genauesten. Hierzu sind folgende Einstellungen erforderlich:
Schritt 2: Gesamthöhe einstellen – SIPLACE Pro
Gesamthöhe des Bauelements einstellen (von den
Stiftspitzen bis zum Bauelementboden).
► Stellen Sie im Gehäuseform-Editor unter Compo-
nent Shape – Form – Overall height (with pins)
die Gesamthöhe des Bauelements ein.
(DE: Gehäuseform – Form – Gesamthöhe (mit
Beinchen)).
Schritt 2: Schleichweg einstellen – SIPLACE Pro
Schleichweg = THT-Stifthöhe einstellen
► Stellen Sie in SIPLACE Pro Desk den Schleich-
weg = THT-Stifthöhe unter Handling – Placement
– Creep Distance ein.
(DE: Bearbeitung – Bestückung – Schleichweg.
Wenn Sie einen Pipettengreifer verwenden, muss zusätzlich die Pipettenhöhe eingestellt werden.
