4 Arbeiten mit den OSC-Funktionen 4.3 Kundenspezifische Muster-Merkmale (ab R16-2) 28 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 4.3.1 Arbeitsschritte In der folgenden Übersicht sind die einzelnen Arbei…
4 Arbeiten mit den OSC-Funktionen
4.3 Kundenspezifische Muster-Merkmale (ab R16-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 27
4.3 Kundenspezifische Muster-Merkmale (ab R16-2)
Unregelmäßig geformte Bauelemente haben nicht immer eine Form oder andere Strukturen wie
Beinchen, die zur Identifizierung der Mitte des Bauelements und seiner Ausrichtung verwendet
werden können.
Beispiele
Bauelement mit Einschnapp-
mechanismus
Speziell geformte Beinchen Bauelement mit gekrümmter
Kontur, z.B. Linsen
Mit dem Beinchengruppentyp Pattern-Merkmal kann der Benutzer beliebige abstrakte Muster auf
einem Bauelement beschreiben. Diese Muster können nur im SIPLACE Vision-Editor während des
Teachens an der Station erstellt und geändert werden. In SIPLACE Pro kann eine Beinchengruppe
von diesem Typ umbenannt und gelöscht, aber nicht erstellt, bearbeitet oder kopiert werden.
Die Kamera macht eine Aufnahme von dem Bauelement und der Benutzer kann nun einfach einen
Rahmen um einzelne Merkmale oder Attribute ziehen und diese für das Vision-System markieren.
Ein spezieller Algorithmus extrahiert dann ein Modell aus den markierten Bereichen, mit denen
man später alle Bauelemente des gleichen Typs messen und ausrichten kann. Strukturen, die nicht
gebraucht werden, können einfach gelöscht werden.
4 Arbeiten mit den OSC-Funktionen
4.3 Kundenspezifische Muster-Merkmale (ab R16-2)
28 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018
4.3.1 Arbeitsschritte
In der folgenden Übersicht sind die einzelnen Arbeitsschritte aufgelistet, die in der angegebenen
Reihenfolge ausgeführt werden sollten, um Muster-Merkmale zu beschreiben.
Muster-Merkmal beschreiben
Schritt Aktion SIPLACE-Program
1) OSC-Paket aktivieren SIPLACE Pro
2) Mustertyp auswählen und zu teachenden Bereich im Bild mar-
kieren
SIPLACE Vision
3) Nicht benötigte Punkte markieren und löschen SIPLACE Vision
4) Bauelement für korrekte Position ausrichten SIPLACE Vision
5) Option: Muster-Merkmal umbenennen oder löschen SIPLACE Pro
4 Arbeiten mit den OSC-Funktionen
4.3 Kundenspezifische Muster-Merkmale (ab R16-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 29

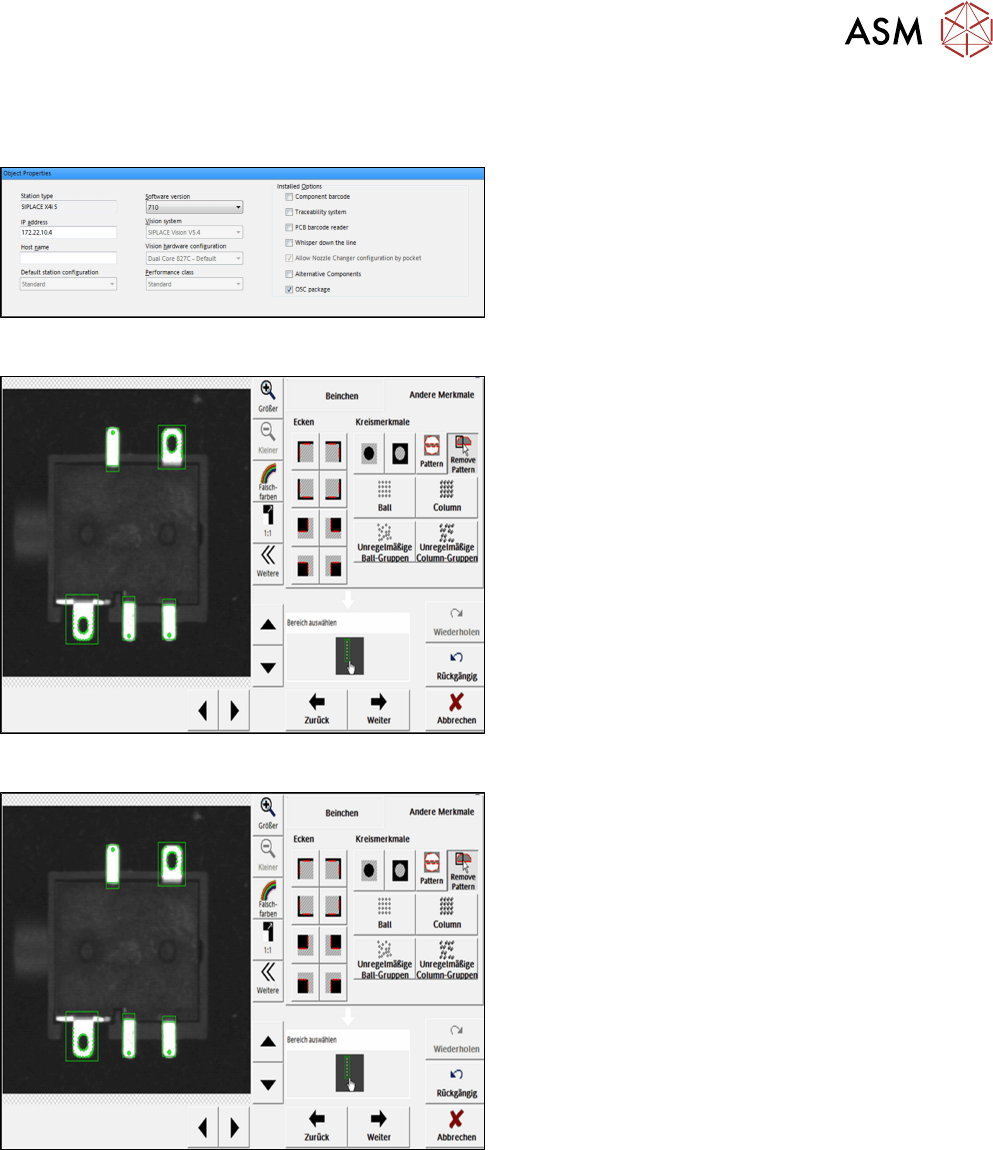

4.3.2 Anwendungsbeispiel
Schritt 1: SIPLACE Pro
► Aktivieren Sie im Stations-Editor unter Placement
Station die Option OSC Package unter Installed
options.
(DE: Bestückstation – Installierte Optionen –
OSC-Paket).
Schritt 2: SIPLACE Vision
► Wählen Sie im Gehäuseform-Assistenten den
Gehäuseformtyp Non-standard oder Connectors
aus.
► Klicken Sie auf Other features – Pattern
(DE: Andere Merkmale – Muster).
► Wählen Sie den zu teachenden Bereich im Bild
aus.
Schritt 3: SIPLACE Vision
► Klicken Sie auf Remove pattern
(DE: Lösche Muster).
► Vergrößern Sie den Bildausschnitt und wählen
Sie die nicht benötigten Punkte im Bild zum
Löschen aus.
