4 Arbeiten mit den OSC-Funktionen
4.4 Spezielle Positionsauswertung (ab R16-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 31
4.4 Spezielle Positionsauswertung (ab R16-2)
Bei OSC-Bauelementen ist es oft schwierig, die X-/Y-Position des Bauelements zu finden und die
Drehung zu bestimmen, wenn dasselbe Merkmal dafür verwendet wird. Deswegen ist eine neue
Funktion eingeführt worden, mit der verschiedene Merkmale verwendet werden können zur Be-
stimmung der X-/Y-Ausrichtung und der Drehausrichtung.
Beispiel
Stift verwenden, um die X-/Y-Ausrichtung des
Bauelements zu bestimmen
3 Beinchen verwenden, um den Winkel für die
Drehausrichtung des Bauelements zu bestim-
men
Das neue Attribut Positionsauswertung wird als Parameter der jeweiligen Merkmalgruppe auf der
GUI angezeigt und ist nur in SIPLACE Vision sichtbar.
Folgende Einstellungen stehen für die spezielle Positionsauswertung zur Verfügung:
Einstellung Auswertung
Standard Standardwert, normale Auswertung
(X, Y, Winkel)
Keine Gruppe wird nicht verwendet, um die Bauele-
mentposition zu bestimmen
(aber für Inspektion)
Winkel Gruppe wird nur verwendet, um den Winkel zu
bestimmen
X und Y Gruppe wird nur für X und Y verwendet, nicht
für den Winkel
X Gruppe wird nur für X verwendet, nicht für Y
und Winkel
Y Gruppe wird nur für Y verwendet, nicht für X
und Winkel
X und Winkel Gruppe wird nur für X und Winkel verwendet,
nicht für Y
Y und Winkel Gruppe wird nur für Y und Winkel verwendet,
nicht für X
Die X- und Y-Koordinaten beziehen sich immer auf das Bauelement-Koordinatensystem.
4 Arbeiten mit den OSC-Funktionen
4.4 Spezielle Positionsauswertung (ab R16-2)
32 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018
4.4.1 Arbeitsschritte
In der folgenden Übersicht sind die einzelnen Arbeitsschritte aufgelistet, die in der angegebenen
Reihenfolge ausgeführt werden sollten, um die spezielle Positionsauswertung auszuführen.
Positionsauswertung durchführen
Schritt Aktion SIPLACE-Program
1) OSC-Paket aktivieren SIPLACE Pro
2) Ausrichtung für die erste Gruppe festlegen (Standard) SIPLACE Vision
3) Ausrichtung für die zweite Gruppe festlegen (Keine) SIPLACE Vision
4 Arbeiten mit den OSC-Funktionen
4.4 Spezielle Positionsauswertung (ab R16-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 33

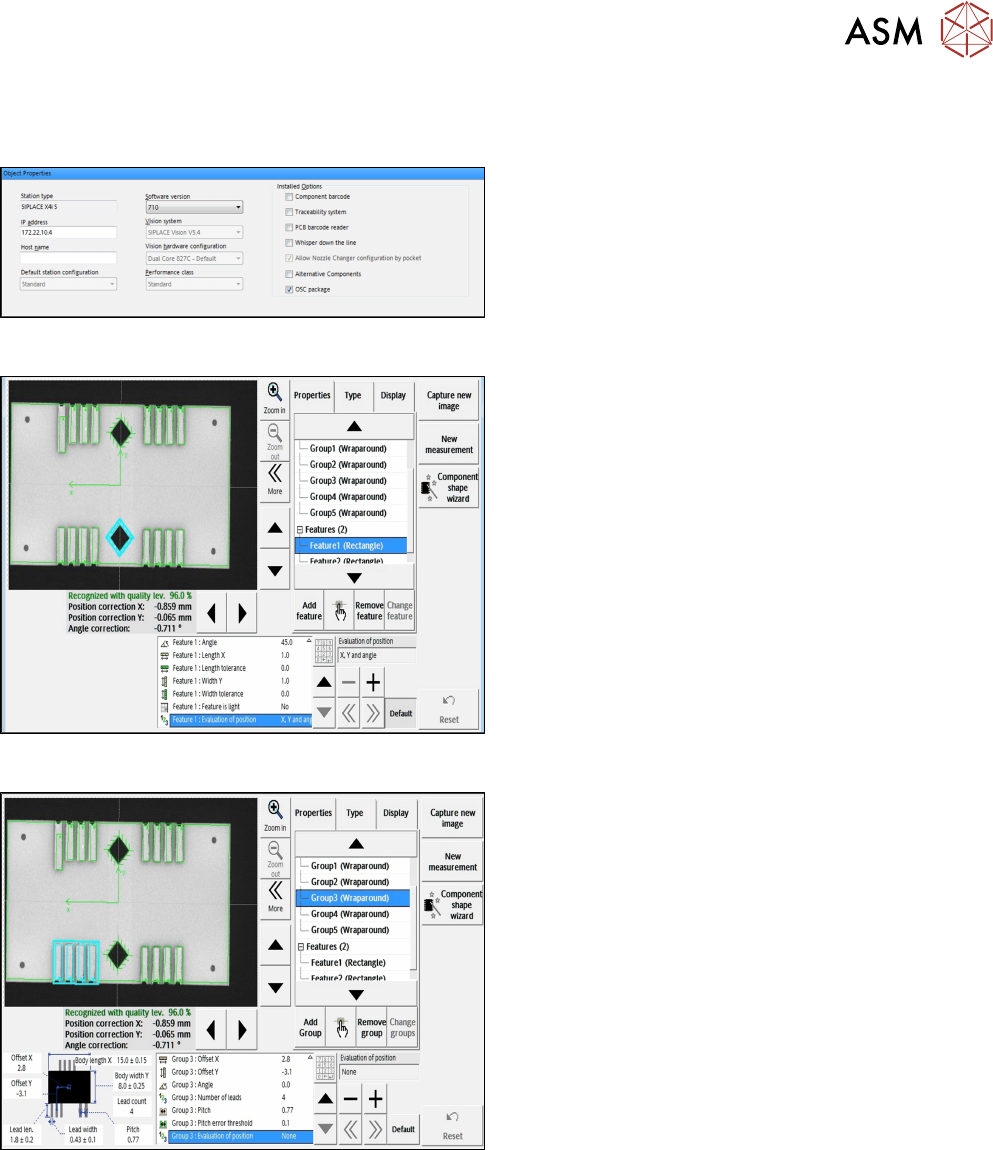

4.4.2 Anwendungsbeispiel
Schritt 1: SIPLACE Pro
► Aktivieren Sie im Stations-Editor unter Placement
Station die Option OSC Package unter Installed
options.
(DE: Bestückstation – Installierte Optionen –
OSC-Paket).
Schritt 2: SIPLACE Vision
► Stellen Sie in den Geometry data unter
Evaluationofposition die Ausrichtung für die bei-
den Rechtecks-Merkmale ein.
(DE: Geometriedaten – Positionsauswertung).
In diesem Beispiel: Standard (X, Y, Winkel für
Merkmal "Rechteck").
Schritt 3: SIPLACE Vision
► Stellen Sie in den Geometry data unter
Evaluationofposition die Ausrichtung für alle
Wraparound-Gruppen ein.
(DE: Geometriedaten – Positionsauswertung).
In diesem Beispiel:
Keine für Merkmal "Wraparound".
Alle Merkmale werden während der Messung gesucht und inspiziert. Deshalb müssen alle Merk-
male korrekt eingestellt und vorhanden sein. Erst im letzten Schritt wird bei der Berechnung der
Bauelementposition die Position dieser Merkmale entsprechend der Einstellung berücksichtigt. Im
obigen Beispiel werden nur die Positionen der beiden Rechtecks-Merkmale für die berechnete
Bauelementposition verwendet.
