4 Arbeiten mit den OSC-Funktionen
4.5 Beste Beschleunigung finden (ab R16-2)
34 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018
4.5 Beste Beschleunigung finden (ab R16-2)
Besonders für Odd-Shape-Bauelemente, aber auch für Standardbauelemente reduzieren die An-
wender oft die Beschleunigung der Achse auf einen niedrigen Wert, um sicherzustellen, dass die
Leiterplatte korrekt bestückt wird und keine Bauelemente verloren gehen. Dadurch liegt aber die
aktuelle Beschleunigung meistens unter dem Optimum.
Eine neue Teaching-Funktion unterstützt das Herausfinden der optimalen Beschleunigungs- oder
Geschwindigkeitswerte für eine Gehäuseform direkt an der Station. Der Dialog zum Gehäusefor-
men teachen ist um die neue Funktion Beschleunigungswerte teachen erweitert worden.
Das ausgewählte Bauelement wird mit der ausgewählten Pipette abgeholt und innerhalb der
Maschine mit zunehmenden Beschleunigungswerten für jede Achse bewegt. Basierend auf der
Vision-Messung wird die optimale Beschleunigung bestimmt. Der Wert kann wieder getestet und
nach dem Testen zu SIPLACE Pro hochgeladen werden.
Voraussetzungen
Bedienebene: Service (Kunde)
4 Arbeiten mit den OSC-Funktionen
4.5 Beste Beschleunigung finden (ab R16-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 35
4.5.1 Arbeitsschritte
In der folgenden Übersicht sind die einzelnen Arbeitsschritte aufgelistet, die in der angegebenen
Reihenfolge ausgeführt werden sollten, um die beste Beschleunigung zu finden.
Beste Beschleunigung finden
Schritt Aktion SIPLACE-Program
1) OSC-Paket aktivieren SIPLACE Pro
2) Im Dialog zum Gehäuseformen teachen das Bauelement in der
Liste auswählen und Funktion Beschleunigungswerte teachen
starten
Stationssoftware
3) Gegebenenfalls Konfiguration ändern (andere Pipette, automati-
sches Abwerfen von Bauelementen deaktivieren)
Stationssoftware
4) Ausführung starten Stationssoftware
5) Ergebnis prüfen Stationssoftware
6) Empfohlene Beschleunigung testen Stationssoftware
7) Beschleunigungswerte zu SIPLACE Pro hochladen Stationssoftware
4 Arbeiten mit den OSC-Funktionen
4.5 Beste Beschleunigung finden (ab R16-2)
36 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018
4.5.2 Anwendungsbeispiel

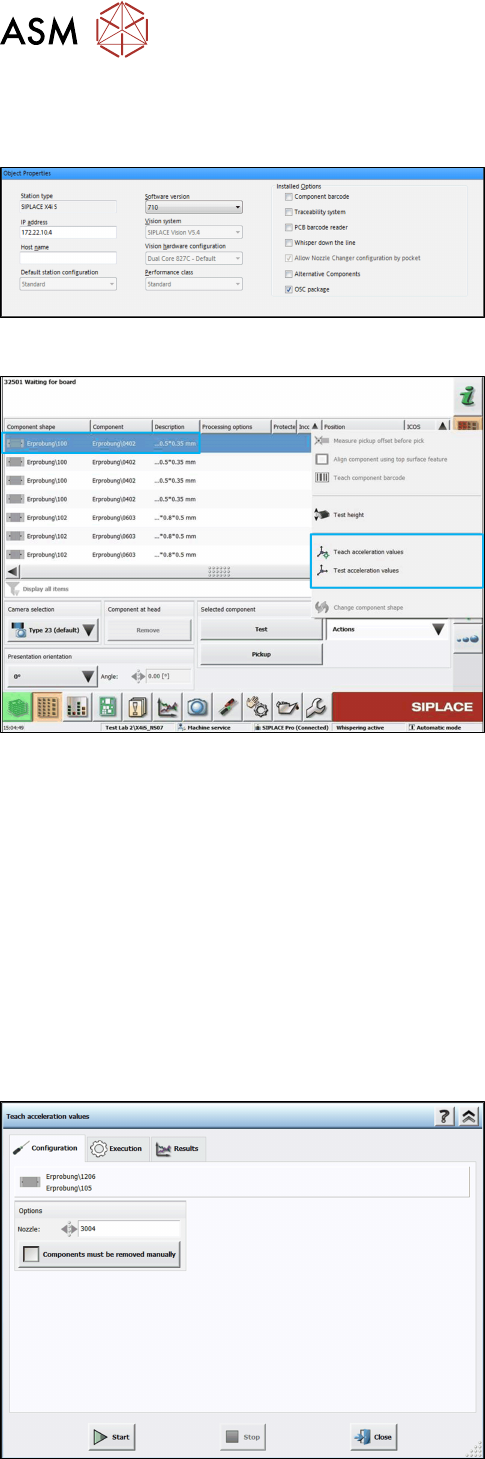

Schritt 1: SIPLACE Pro
► Aktivieren Sie im Stations-Editor unter Placement
Station die Option OSC Package unter Installed
options.
(DE: Bestückstation – Installierte Optionen –
OSC-Paket).
Schritt 2: Stationssoftware
► Wechseln Sie zur Bedienebene Machine service.
(DE: Service (Kunde)).
► Wählen Sie im Dialog zum Gehäuseformen
teachen das Bauelement in der Liste aus.
► Klicken Sie auf Teach acceleration values.
(DE: Beschleunigungswerte teachen).
Der Teach-Dialog Configuration (Konfiguration) wird angezeigt.
In diesem Dialog können folgende Entscheidungen getroffen werden:
●
Verwendete Pipette
Wenn Sie das Teaching mit einer anderen Pipette durchführen möchten, kann die Pipette von
einer Liste ausgewählt werden. Nur die verfügbaren Pipetten werden angezeigt.
●
Option, um das Abwerfen von Bauelementen zu deaktivieren
Die Standardeinstellung ist, die Bauelemente automatisch abzuwerfen. Wenn aber die Option
Components must be removed manually (Bauelemente müssen von Hand entfernt werden)
eingestellt ist, werden Sie aufgefordert, das Bauelement manuell vom Bestückkopf zu entfer-
nen, sobald die Überprüfung fehlschlägt. Die Option ist nur verfügbar für Bestückköpfe bei de-
nen dies möglich ist (siehe Online-Hilfe zur Stationssoftware). Sobald eingestellt, ist der Wert
für den nächsten Durchlauf gespeichert.
Schritt 3: Stationssoftware
► Wählen Sie gegebenenfalls eine Pipette für das
Teaching von der Liste aus.
► Aktivieren Sie gegebenenfalls die Option Com-
ponents must be removed manually .
(DE: Bauelemente müssen von Hand entfernt
werden).
► Klicken Sie auf Start.
(DE: Starten).
