4 Arbeiten mit den OSC-Funktionen 4.2 Stereo-Messung für THT-Stifte (ab R16-2) 26 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 ► Folgen Sie den Arbeitsschritten, die in Abschnitt 4.2 "Stereo-Messung …
4 Arbeiten mit den OSC-Funktionen
4.2 Stereo-Messung für THT-Stifte (ab R16-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 25
4.2.3 Stereo-Messung für Gullwings und Muster-Merkmale (ab R18-2)
Ab R18-2 wird die Stereo-Messung auch für die Beinchengruppentypen Gullwing und Pattern-
Merkmal unterstützt. Für die Messung wird das gleiche Verfahren wie bei der Stereomessung von
THT-Stiften verwendet.
HINWEIS
Höhenmessbereich beachten
Da Gullwings oft nicht in derselben Ebene wie die THT-Stiftspitzen sind, muss der Höhen-
messbereich beachtet werden:
SST25: +1.94 mm bis -3.9 mm um die Kalibrierebene ("+" ist in Richtung der Kamera !)
SST33: +3.6 mm bis -7.2 mm um die Kalibrierebene
► Folgen Sie den Arbeitsschritten, die in Abschnitt 4.2 "Stereo-Messung für THT-Stifte (ab
R16-2)" [}19] beschrieben sind.
► Siehe auch Abschnitt 4.3 "Kundenspezifische Muster-Merkmale (ab R16-2)" [}27].
4.2.4 Stereo-Messung – Messparameter 4-facher Bildeinzug (ab R18-2)
Ab R18-2 kann der Messparameter 4-facher Bildeinzug bei der Stereo-Messung verwendet wer-
den. An jeder Position werden dann vier Bilder aufgenommen, die jeweils in X- und Y-Richtung um
einen halben Pixel zu einander versetzt sind. Dadurch können Merkmale erkannt werden, die klei-
ner sind als die spezifizierte Minimalgröße. Der Höhenmessbereich wird beim 4-fachen Bildeinzug
halbiert: bei der SST 33 wird nur der Höhenbereich von 1,8 mm bis -3,6 mm gemessen.
Beispiel
4-facher Bildeinzug
Außerdem kann der Verfahrweg verkürzt werden, um Beleuchtungsunterschiede bei den Bildern zu
reduzieren. Siehe auch Abschnitt 6.1 "Stereo-Messung für THT-Stifte" [}51].
4 Arbeiten mit den OSC-Funktionen
4.2 Stereo-Messung für THT-Stifte (ab R16-2)
26 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018
► Folgen Sie den Arbeitsschritten, die in Abschnitt 4.2 "Stereo-Messung für THT-Stifte (ab
R16-2)" [}19]ff. beschrieben sind, mit folgender Ausnahmen:

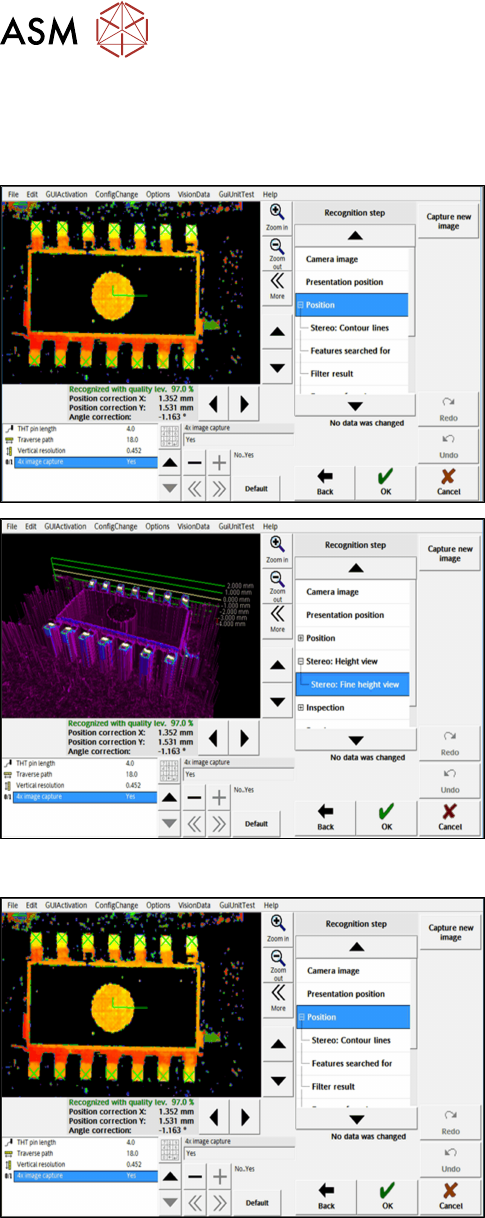

Schritt 4: SIPLACE Vision
► Aktivieren Sie zuerst die Stereomessung wie für
THT-Stifte beschrieben.
► Aktivieren Sie dann unter Position den Parameter
4x image capture.
(DE: Position – 4-facher Bildeinzug).
► Prüfen Sie gegebenenfalls das Ergebnis der
Stereo-Messung unter Stereo: Fine Height View
(DE: Stereo-Höhen-Feinansicht).
Schritt 5: SIPLACE Vision
► Prüfen Sie die Positionsauswertung in den Er-
kennungsschritten Position und Inspektion.
► Ändern Sie bei Bedarf den Verfahrweg, bevor Sie
das Ergebnis der Stereomessung bestätigen.
4 Arbeiten mit den OSC-Funktionen
4.3 Kundenspezifische Muster-Merkmale (ab R16-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 27
4.3 Kundenspezifische Muster-Merkmale (ab R16-2)
Unregelmäßig geformte Bauelemente haben nicht immer eine Form oder andere Strukturen wie
Beinchen, die zur Identifizierung der Mitte des Bauelements und seiner Ausrichtung verwendet
werden können.

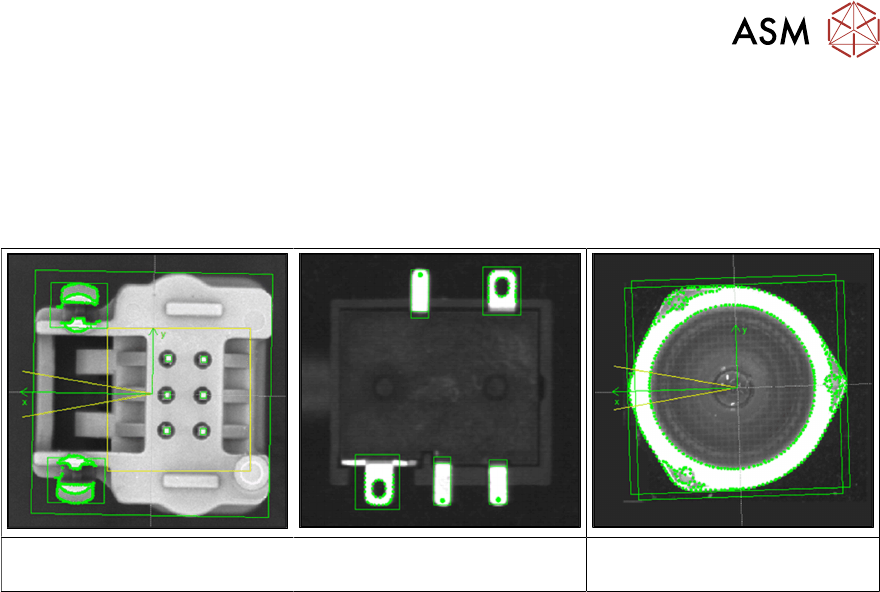

Beispiele
Bauelement mit Einschnapp-
mechanismus
Speziell geformte Beinchen Bauelement mit gekrümmter
Kontur, z.B. Linsen
Mit dem Beinchengruppentyp Pattern-Merkmal kann der Benutzer beliebige abstrakte Muster auf
einem Bauelement beschreiben. Diese Muster können nur im SIPLACE Vision-Editor während des
Teachens an der Station erstellt und geändert werden. In SIPLACE Pro kann eine Beinchengruppe
von diesem Typ umbenannt und gelöscht, aber nicht erstellt, bearbeitet oder kopiert werden.
Die Kamera macht eine Aufnahme von dem Bauelement und der Benutzer kann nun einfach einen
Rahmen um einzelne Merkmale oder Attribute ziehen und diese für das Vision-System markieren.
Ein spezieller Algorithmus extrahiert dann ein Modell aus den markierten Bereichen, mit denen
man später alle Bauelemente des gleichen Typs messen und ausrichten kann. Strukturen, die nicht
gebraucht werden, können einfach gelöscht werden.
