4 Arbeiten mit den OSC-Funktionen
4.5 Beste Beschleunigung finden (ab R16-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 37
Die Funktion wird für die Achsen X/Y, Stern und DP automatisch ausgeführt. Der Teach-Dialog
Execution (Ausführung) wird angezeigt.

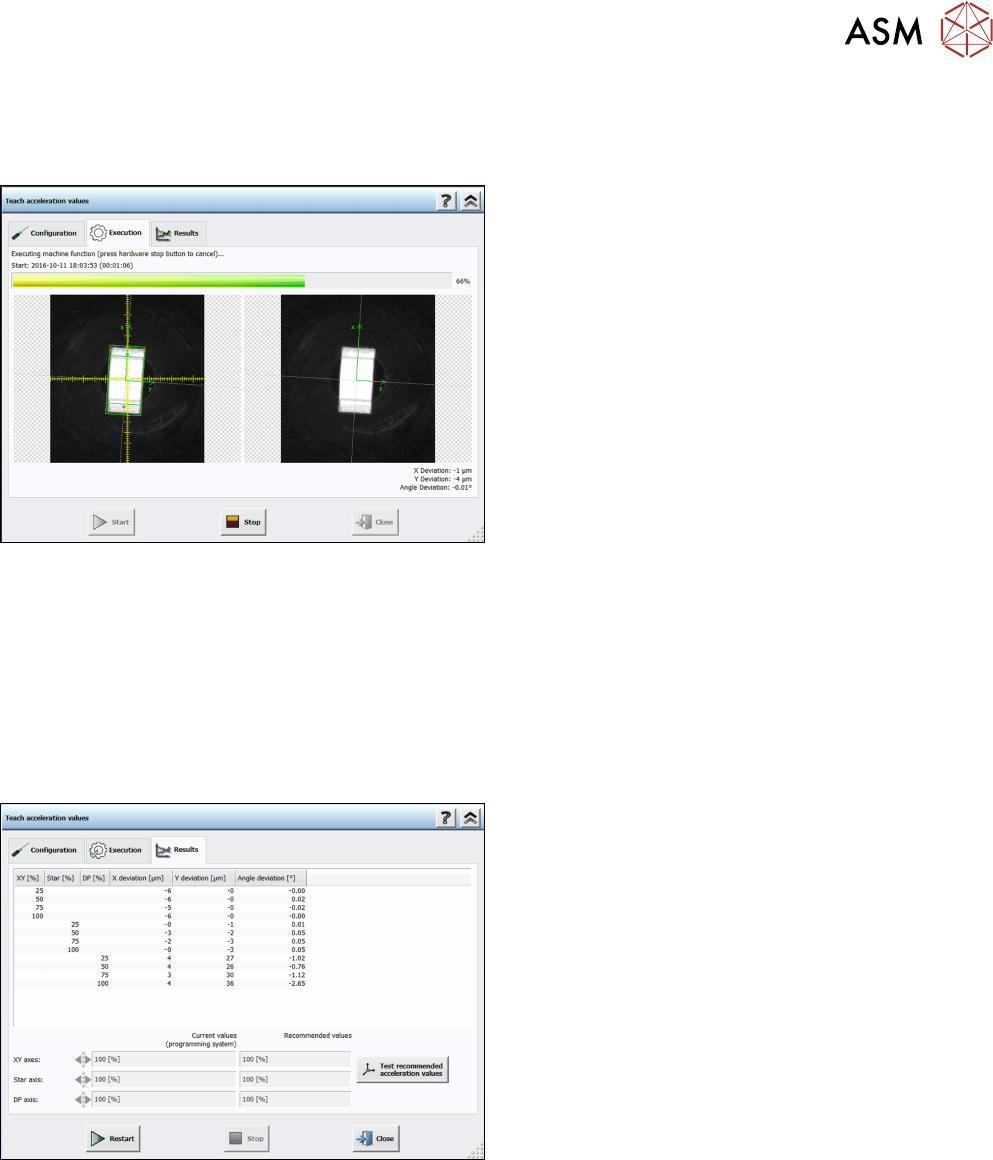

Schritt 4: Stationssoftware
Die Ausführungsschritte werden zusammen mit dem Referenz-Vision-Bild und dem letzten von der
Kamera aufgenommenen Vision-Bild angezeigt. Zusätzlich werden die aktuellen Beschleunigungs-
werte der Achsen und die gemessenen Abweichungen angezeigt. Wenn Sie ein Bauelement ma-
nuell vom Bestückkopf entfernen müssen oder das Bauelement verloren gegangen ist, wird ein
Hinweis angezeigt und Sie müssen die Aktion bestätigen, um fortzufahren.
Wenn ein Fehler während der Ausführung auftritt, werden die Fehlerursachen auf der letzten Seite
in einer Fehlerliste angezeigt. Ansonsten werden die Ergebnisse im Dialog Results (Ergebnisse)
angezeigt.
Schritt 5: Stationssoftware
► Prüfen Sie die Ergebnisse. Die empfohlenen
Werte können mit den Werten des Programmier-
systems verglichen werden.
► Klicken Sie auf Test recommended acceleration
values, um die Werte zu testen.
(DE: Empfohlene Beschleunigungswerte testen).
Der Teach-Dialog wird beendet und der Test-Dialog Configuration (Konfiguration) geöffnet.
4 Arbeiten mit den OSC-Funktionen
4.5 Beste Beschleunigung finden (ab R16-2)
38 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018

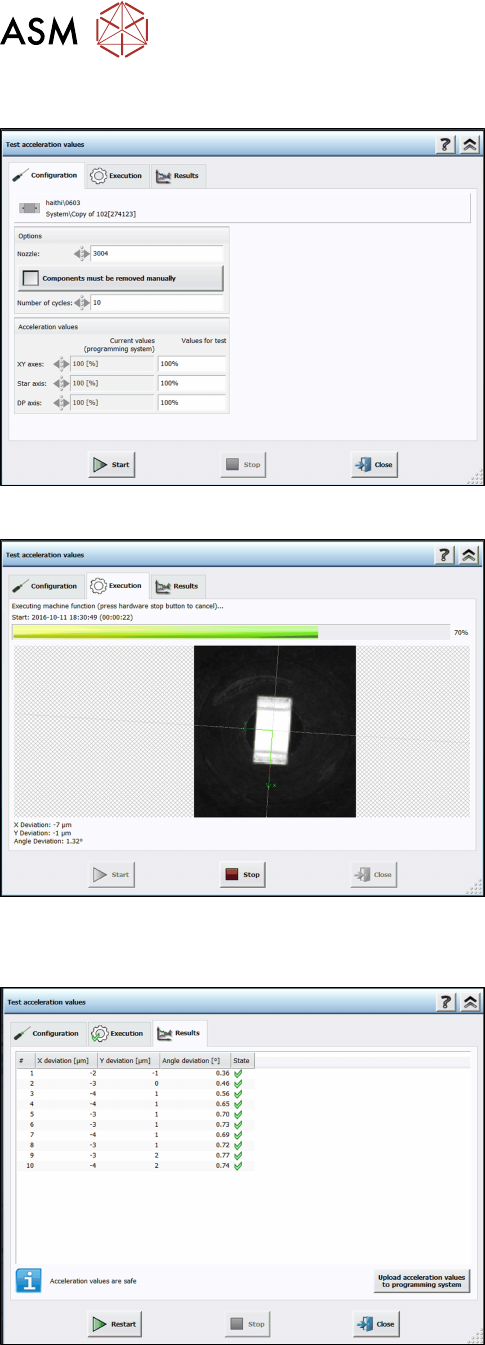

Schritt 6: Stationssoftware
► Stellen Sie die empfohlenen Beschleunigungs-
werte aus der Teach-Funktion ein.
► Klicken Sie auf Start.
(DE: Starten).
Der Test wird automatisch ausgeführt und der Test-Dialog Execution (Ausführung) angezeigt.
Die Ergebnisse werden im Test-Dialog Results (Ergebnisse) angezeigt.
Schritt 7: Stationssoftware
► Prüfen Sie die Ergebnisse.
► Klicken Sie auf Upload acceleration values to
programming system.
(DE: Beschleunigungswerte zum Programmier-
system hochladen).
Das Hochladen an SIPLACE Pro ist erst verfügbar, nachdem die empfohlenen Werte getestet wur-
den.
4 Arbeiten mit den OSC-Funktionen
4.6 Bestückung von Bauelementen mit Zentrierstiften – Pin-in-Paste-Höhenkontrolle(abR18-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 39
4.6 Bestückung von Bauelementen mit Zentrierstiften – Pin-
in-Paste-Höhenkontrolle(abR18-2)
Bei der Bestückung von Bauelementen mit Zentrierstiften muss sichergestellt werden, dass sich
die Zentrierstifte in die entsprechenden Löcher auf der Leiterplatte einpassen. Für die Überprüfung
wird das gleiche Verfahren wie bei der Bestückung von Snap-In-Bauelementen verwendet, aber
mit geringerer Aufsetzkraft.
