4 Arbeiten mit den OSC-Funktionen
4.6 Bestückung von Bauelementen mit Zentrierstiften – Pin-in-Paste-Höhenkontrolle(abR18-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 39
4.6 Bestückung von Bauelementen mit Zentrierstiften – Pin-
in-Paste-Höhenkontrolle(abR18-2)
Bei der Bestückung von Bauelementen mit Zentrierstiften muss sichergestellt werden, dass sich
die Zentrierstifte in die entsprechenden Löcher auf der Leiterplatte einpassen. Für die Überprüfung
wird das gleiche Verfahren wie bei der Bestückung von Snap-In-Bauelementen verwendet, aber
mit geringerer Aufsetzkraft.
4 Arbeiten mit den OSC-Funktionen
4.6 Bestückung von Bauelementen mit Zentrierstiften – Pin-in-Paste-Höhenkontrolle(abR18-2)
40 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018
4.6.1 Arbeitsschritte
In der folgenden Übersicht sind die einzelnen Arbeitsschritte aufgelistet, die in der angegebenen
Reihenfolge ausgeführt werden sollten, um Bauelemente mit Zentrierstiften (Pin-in-Paste-Höhen-
kontrolle) zu bestücken.
Bestückung von Bauelementen mit Zentrierstiften (Pin-in-Paste-Höhenkontrolle)
Schritt Aktion SIPLACE-Program
1) OSC-Paket aktivieren SIPLACE Pro
2) Bestückprozess Standard für die Gehäuseform auswählen SIPLACE Pro
3) Pin-in-Paste-Höhenkontrolle aktivieren SIPLACE Pro
4) Z-Schwellwert festlegen (Standard: 0,500 mm) SIPLACE Pro
5) Inspektionsplatz eventuell konfigurieren (Voreinstellung:
Ausgabesektion)
Stationssoftware
6) Alle Bestückpositionen am Inspektionsplatz überprüfen und be-
stätigen
Stationssoftware
4 Arbeiten mit den OSC-Funktionen
4.6 Bestückung von Bauelementen mit Zentrierstiften – Pin-in-Paste-Höhenkontrolle(abR18-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 41
4.6.2 Anwendungsbeispiel

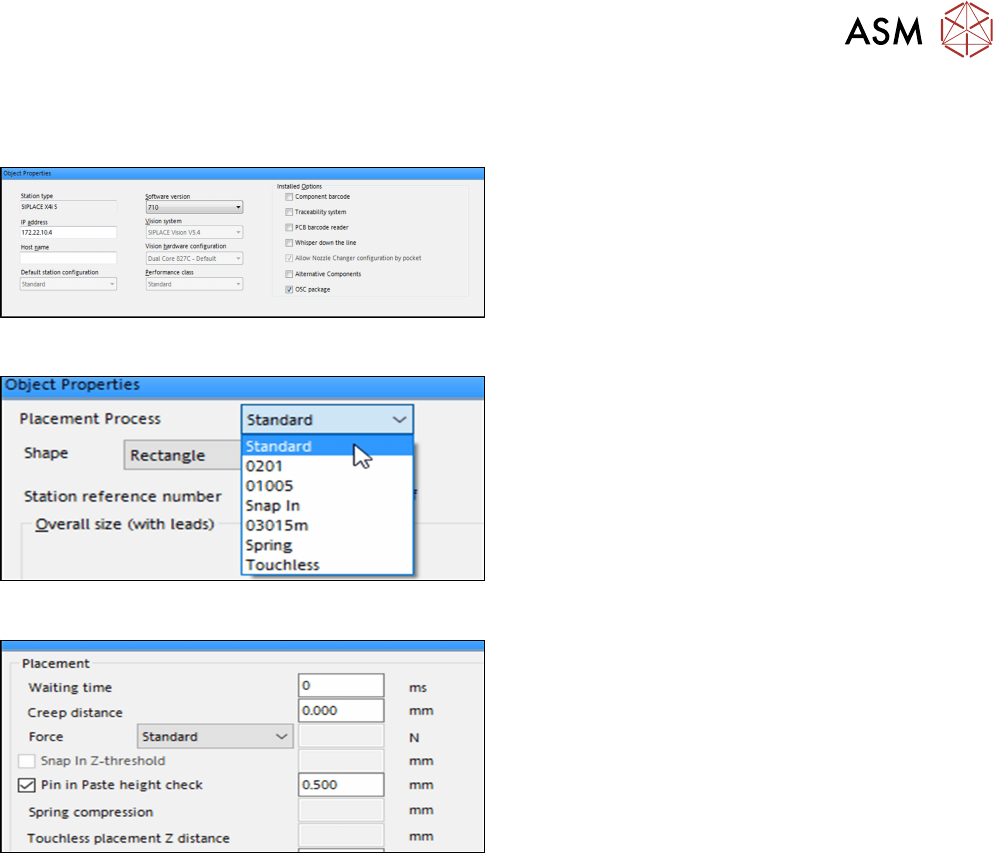

Schritt 1: SIPLACE Pro
► Aktivieren Sie im Stations-Editor unter Placement
Station die Option OSC Package unter Installed
options.
(DE: Bestückstation – Installierte Optionen –
OSC-Paket).
Schritt 2: SIPLACE Pro
► Wählen Sie im Gehäuseform-Editor das Merkmal
Standard als Bestückprozess für die Gehäuse-
form aus.
(DE: Standard)
Schritt 3 und Schritt 4: SIPLACE Pro
► Aktivieren Sie in der Registerkarte Handling die
Option Pin in Paste height check in der Gruppe
Placement für die Gehäuseform.
(DE: Bearbeitung – Bestückung – Pin-in-Paste-
Höhenkontrolle)
► Legen Sie einen Z-Schwellwert in mm fest.
Der Schwellwert muss > 0 sein.
Standardwert: 0,500 mm
Die erste Leiterplatte muss manuell inspiziert und bestätigt werden, wie in Schritt 5 und Schritt 6
weiter unten beschrieben. Erst danach wird der Z-Schwellwert von der Maschine hergenommen,
um zu bestimmen, ob das Bauelement mit Zentrierstiften bei nachfolgenden Leiterplatten vollstän-
dig eingepasst ist oder nicht.
Z-Schwellwert festlegen
Der Z-Schwellwert dient zur Auswertung, ob das Bauelement mit Zentrierstiften eingepasst ist oder
nicht. Die aktuelle Z-Achsen-Position jeder Pin-in-Paste-Bestückung wird mit der entsprechenden
Höhenreferenzposition verglichen. Wenn die Differenz beider Werte <= der eingestellte Z-Schwell-
wert in SIPLACE Pro ist, gilt das Bauelement mit Zentrierstiften als eingepasst. Wenn die Differenz
größer ist, gilt das Bauelement mit Zentrierstiften als nicht eingepasst und eine Fehlermeldung wird
angezeigt.
Wenn der Z-Schwellwert zu groß ist, kann die Maschine ein fehlerhaftes Einpassen nicht erkennen.
Wenn der Z-Schwellwert zu klein ist, bleibt die Maschine unter Umständen oft stehen.
Abhängig vom Bauelement können Sie mit dem Standardwert 0,500 mm für die Z-Schwelle
anfangen und diesen Wert sukzessiv in kleinen Schritten verändern.
