4 Arbeiten mit den OSC-Funktionen 4.6 Bestückung von Bauelementen mit Zentrierstiften – Pin-in-Paste-Höhenkontrolle(abR18-2) 42 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 Schritt 5: Stationssoftware ►…
4 Arbeiten mit den OSC-Funktionen
4.6 Bestückung von Bauelementen mit Zentrierstiften – Pin-in-Paste-Höhenkontrolle(abR18-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 41
4.6.2 Anwendungsbeispiel
Schritt 1: SIPLACE Pro
► Aktivieren Sie im Stations-Editor unter Placement
Station die Option OSC Package unter Installed
options.
(DE: Bestückstation – Installierte Optionen –
OSC-Paket).
Schritt 2: SIPLACE Pro
► Wählen Sie im Gehäuseform-Editor das Merkmal
Standard als Bestückprozess für die Gehäuse-
form aus.
(DE: Standard)
Schritt 3 und Schritt 4: SIPLACE Pro
► Aktivieren Sie in der Registerkarte Handling die
Option Pin in Paste height check in der Gruppe
Placement für die Gehäuseform.
(DE: Bearbeitung – Bestückung – Pin-in-Paste-
Höhenkontrolle)
► Legen Sie einen Z-Schwellwert in mm fest.
Der Schwellwert muss > 0 sein.
Standardwert: 0,500 mm
Die erste Leiterplatte muss manuell inspiziert und bestätigt werden, wie in Schritt 5 und Schritt 6
weiter unten beschrieben. Erst danach wird der Z-Schwellwert von der Maschine hergenommen,
um zu bestimmen, ob das Bauelement mit Zentrierstiften bei nachfolgenden Leiterplatten vollstän-
dig eingepasst ist oder nicht.
Z-Schwellwert festlegen
Der Z-Schwellwert dient zur Auswertung, ob das Bauelement mit Zentrierstiften eingepasst ist oder
nicht. Die aktuelle Z-Achsen-Position jeder Pin-in-Paste-Bestückung wird mit der entsprechenden
Höhenreferenzposition verglichen. Wenn die Differenz beider Werte <= der eingestellte Z-Schwell-
wert in SIPLACE Pro ist, gilt das Bauelement mit Zentrierstiften als eingepasst. Wenn die Differenz
größer ist, gilt das Bauelement mit Zentrierstiften als nicht eingepasst und eine Fehlermeldung wird
angezeigt.
Wenn der Z-Schwellwert zu groß ist, kann die Maschine ein fehlerhaftes Einpassen nicht erkennen.
Wenn der Z-Schwellwert zu klein ist, bleibt die Maschine unter Umständen oft stehen.
Abhängig vom Bauelement können Sie mit dem Standardwert 0,500 mm für die Z-Schwelle
anfangen und diesen Wert sukzessiv in kleinen Schritten verändern.
4 Arbeiten mit den OSC-Funktionen
4.6 Bestückung von Bauelementen mit Zentrierstiften – Pin-in-Paste-Höhenkontrolle(abR18-2)
42 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018

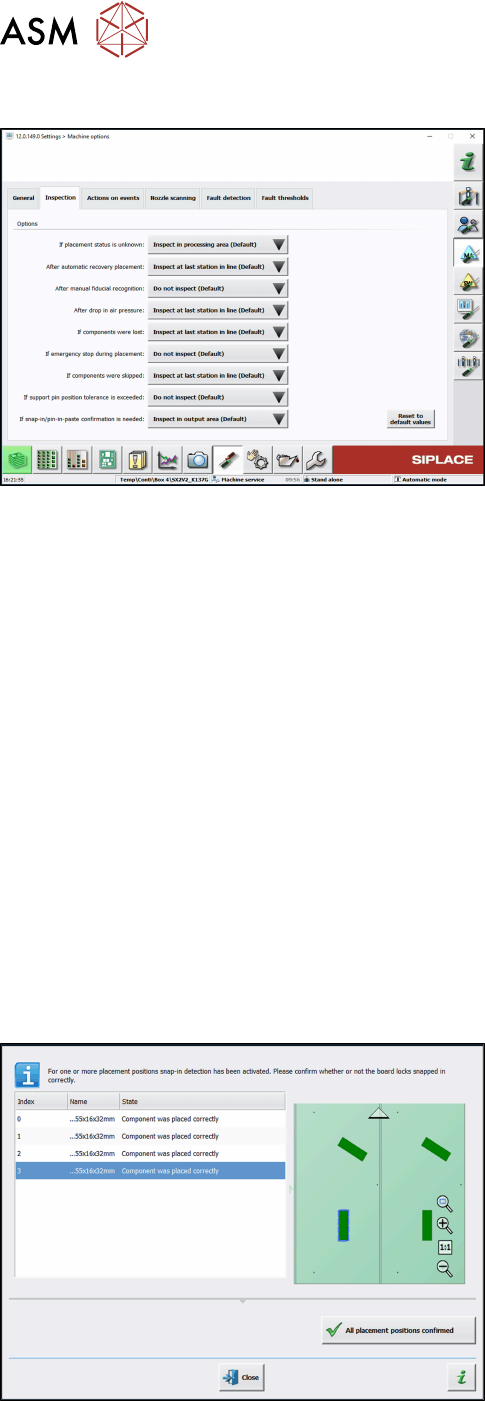

Schritt 5: Stationssoftware
► Konfigurieren Sie eventuell den Inspektionsplatz
unter Machine options – Inspection – If snap-in/
pin-in-paste confirmation is needed.
(DE: Maschinenoptionen – Inspektion – Wenn die
Snap-In-/Pin-in-paste-Bestätigung erforderlich ist
)
(Voreinstellung: Inspect in output area
(DE: In Ausgabesektion überprüfen).
Wenn die Leiterplatte in die Ausgabesektion eingefahren wird, wird eine detaillierte Meldung ange-
zeigt.
Die Meldung beinhaltet:
●
Die Position der Leiterplatte in der Maschine.
●
Eine Liste mit allen Bestückpositionen auf der Leiterplatte, die bestätigt werden müssen.
●
Eine grafische Leiterplattenübersicht, in der die ausgewählten Elemente in der Liste hervorge-
hoben sind.
Es gibt zwei Optionen für jede Reihe in der Liste:
● Component was placed correctly (DE: Bauelement wurde korrekt bestückt)
Die Z-Höhe wird als gut für die Pin-in-Paste-Höhenkontrolle eingestellt.
● Repeat measurement (DE: Messung wiederholen)
Die gemessene Höhe wird ignoriert und der Benutzer muss die Höhe bestätigen, wenn das
nächste Bauelement bestückt wird. Die Leiterplatte bleibt zur Inspektion markiert.
Nachdem die Ergebnisse für alle Bestückpositionen eingestellt sind, müssen die Einstellungen be-
stätigt werden.
Schritt 6: Stationssoftware
► Überprüfen Sie alle Bestückpositionen am In-
spektionsplatz.
► Bestätigen Sie alle Bestückpositionen mit der
Schaltfläche All placement positions confirmed.
(DE: Alle Bestückpositionen bestätigt).
Danach wird die Bestückung automatisch fortgesetzt.
4 Arbeiten mit den OSC-Funktionen
4.7 Automatische Beleuchtungsoptimierung (ab R18-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 43
4.7 Automatische Beleuchtungsoptimierung (ab R18-2)
Wenn ein Bauelement vom Typ Non-standard oder Connector während des Teachens an der
Station oder Vision Teach Station nicht ausreichend erkannt wird, kann die Beleuchtung automa-
tisch angepasst werden.
Voraussetzungen
●
Die Messung wird mit einer BE-Kamera durchgeführt (stationärer oder Kopfkamera).
●
Die relevanten Merkmale müssen beschrieben und die Gehäuseform in SIPLACE Pro festge-
legt sein.
●
Die Geometrie des Bauelements muss korrekt beschrieben sein. Wenn das Bauelement nicht
korrekt beschrieben wurde (z.B. Anschlüsse sind kleiner programmiert als sie sind), wird die
Beleuchtungsoptimierung versuchen, das auszugleichen.
●
Die Position des Bauelements im Bild muss bekannt sein (als Ergebnis der Bauelement-
messung oder manuell vorgegeben). Falls die Position des Bauelements im Bild manuell vor-
gegeben wurde, sollten sich alle Merkmale der Gehäuseform mit den sichtbaren Merkmalen
im Bild zumindest überschneiden, ansonsten können auch ungeeignete Beleuchtungsein-
stellungen berechnet werden.
Einschränkungen
●
Die Beleuchtung wird immer für das aktuell vorliegende Bauelement optimiert und dann für
alle Bauelemente mit dieser Gehäuseform verwendet. Wenn sich die Helligkeiten der Bau-
elemente stark unterscheiden, kann die berechnete Einstellung daher für andere Gebinde
oder Hersteller eventuell weniger robust sein als die Standardwerte.
●
Die Beleuchtungsoptimierung kann nicht erkennen, ob ein defektes Bauelement verwendet
wird.
●
Generell wird nach Durchführung der Beleuchtungsoptimierung die Robustheit der Messung
erhöht (= weniger Abwürfe), da versucht wird, einen maximalen Kontrast zwischen den
Anschlüssen und dem Hintergrund zu erreichen. Eventuell werden dadurch weniger Defekte
erkannt, z.B. wenn ein Anschluss verschmutzt ist.
●
Da sich die gefundene Position nach der Durchführung der Beleuchtungsoptimierung leicht
ändern kann, liefert eine erneute Beleuchtungsoptimierung eventuell geringfügig abweichende
Einstellungen. D.h., es kann vorkommen, dass die Einstellungen der Beleuchtungsoptimie-
rung auch bei wiederholter Anwendung nicht übereinstimmen. Das gilt insbesondere, wenn
unterschiedliche Beleuchtungsebenen sehr ähnliche Helligkeitswerte erzeugen.
