4 Arbeiten mit den OSC-Funktionen
4.8 Bestückung von einem besonders hohen Bauelement (abR18-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 45
4.8 Bestückung von einem besonders hohen Bauelement
(abR18-2)
In einem speziellen Anwendungsfall kann die Software ein besonders hohes Bauelement mit auto-
matischer Kollisionsvermeidung bestücken. In diesem Fall bewegen sich das Portal und der
Bestückkopf um dieses Bauelement herum. Das Bauelement muss mit einem Zuführmodul eines
Drittanbieters zugeführt werden.
WARNUNG
Beschreibung der Bauelementhöhe
Es ist wichtig, dass die Bauelementhöhe in SIPLACE Pro korrekt beschrieben ist.
Ansonsten könnte die Hardware (Maschine, LP-Kamera etc.) beschädigt werden.
Die beschriebene Bauelementhöhe wird in der Stationssoftware zur Entscheidung verwen-
det, ob der Bestückkopf und die LP-Kamera über ein bestücktes Bauelement fahren dürfen.
Falls das nicht kollisionsfrei möglich ist, wird dieses Bauelement umfahren.
In SIPLACE Pro muss ein spezieller Kommentar für die Gehäuseform erstellt und bestätigt werden.
In diesem Fall wird keine Höhenprüfung durchgeführt und das Bauelement kann mit dem Bestück-
kopf Twin VHF im letzten Bestückbereich der Linie bestückt werden. Die Bestückpositionen dieses
Bauelements sind die letzten, die bestückt werden.
Voraussetzungen
●
Bestückautomat SIPLACE SX V2
●
Einfachtransport
●
Bestückkopf Twin VHF, als einziger Bestückkopf in der Station oder in Kombination mit ent-
weder einem anderen Twin VHF oder einem CPP, eingebaut in oberer Position
●
Ein Bauelement vom Typ SMT; Höhe: max. 46 mm
oder
Ein Bauelement vom Typ THT (z.B. Connector oder Inductance); Höhe: max. 46 mm ohne
hervorstehende Elemente, die nach der Bestückung in die Leiterplatte verschwinden (z.B.
Zentrierstifte), 50 mm mit hervorstehenden Elementen.
●

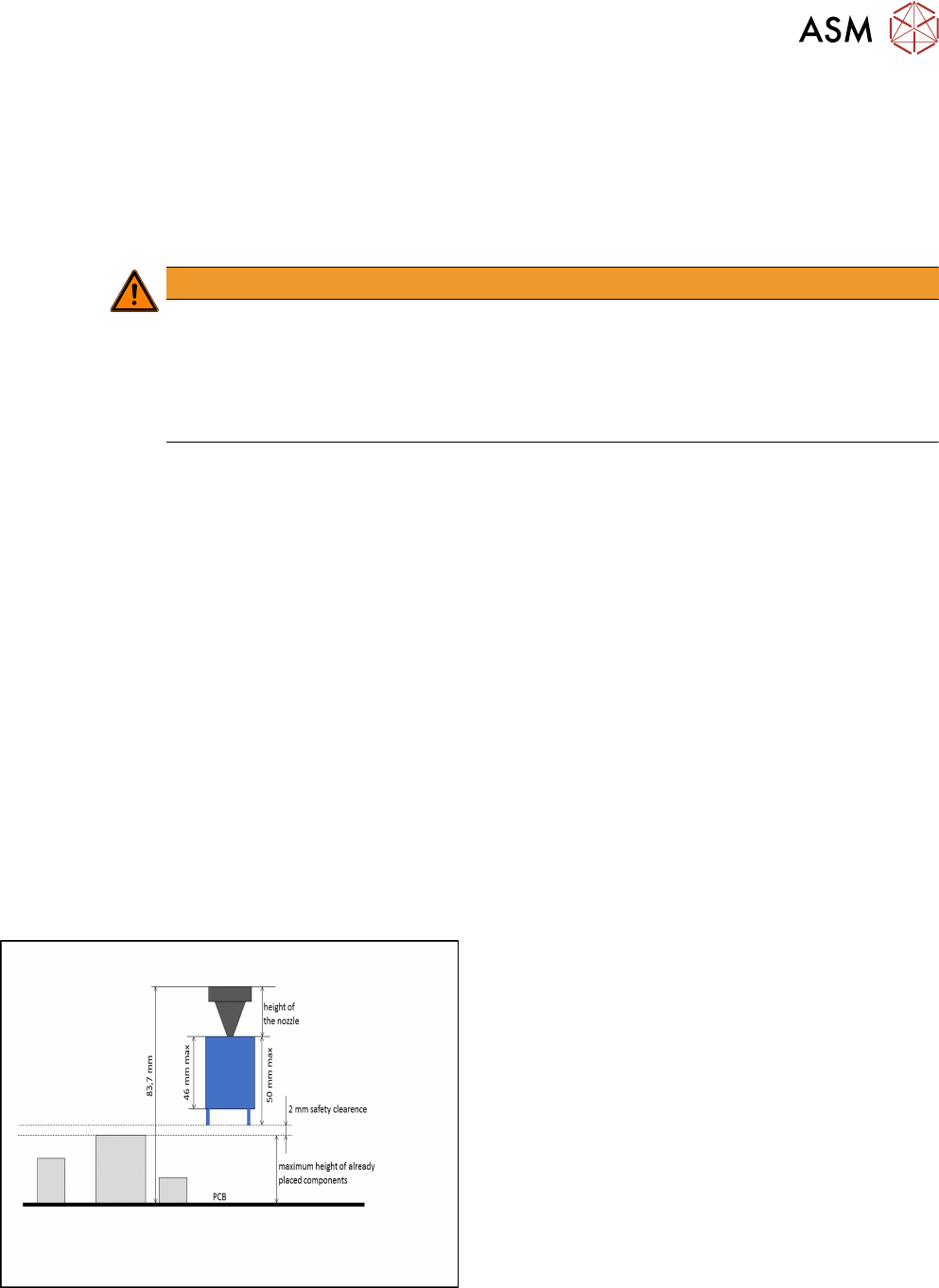

Keines der vorher bestückten Bauelemente darf höher sein als der Boden des besonders
hohen Bauelements, wenn es nach dem Abholen an dem Bestückkopf hängt. Wenn eine 20
mm lange Pipette verwendet wird, um das besonders hohe Bauelement zu bestücken, dürfen
die vorher bestückten Bauelemente 22 mm hoch sein. Wenn eine 10 mm lange Pipette ver-
wendet wird, dürfen die vorher bestückten Bauelemente 32 mm hoch sein.
Besonders hohes Bauelement

4 Arbeiten mit den OSC-Funktionen
4.8 Bestückung von einem besonders hohen Bauelement (abR18-2)
46 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018
4.8.1 Arbeitsschritte
In der folgenden Übersicht sind die einzelnen Arbeitsschritte aufgelistet, die in der angegebenen
Reihenfolge ausgeführt werden sollten, um ein besonders hohes Bauelement zu bestücken.
Ein besonders hohes Bauelement bestücken
Schritt Aktion SIPLACE-Program
1) OSC-Paket aktivieren SIPLACE Pro
2) Kommentar für Gehäuseform erstellen SIPLACE Pro
3) Kommentar bestätigen SIPLACE Pro

4 Arbeiten mit den OSC-Funktionen
4.8 Bestückung von einem besonders hohen Bauelement (abR18-2)
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2018 47

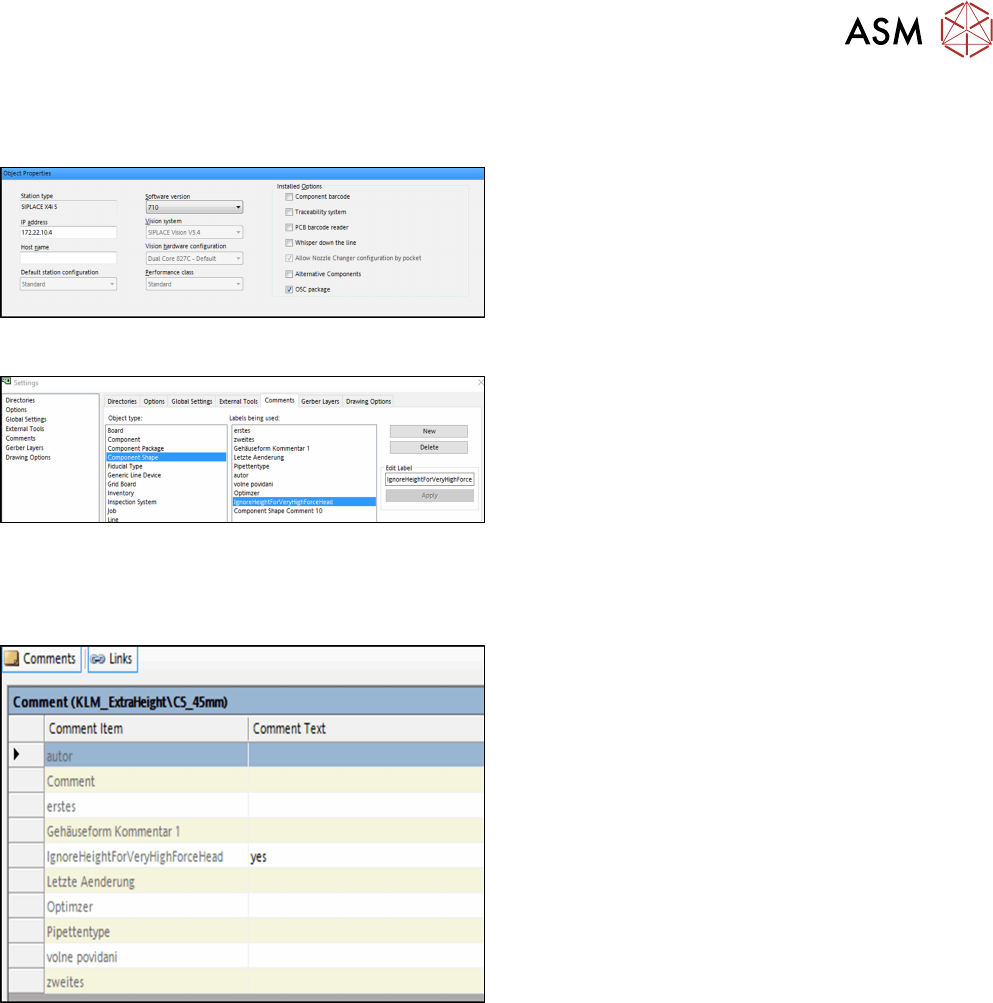

4.8.2 Anwendungsbeispiel
Schritt 1: SIPLACE Pro
► Aktivieren Sie im Stations-Editor unter Placement
Station die Option OSC Package unter Installed
options.
(DE: Bestückstation – Installierte Optionen –
OSC-Paket).
Schritt 2: SIPLACE Pro
► Wählen Sie in den Settings in SIPLACE Pro Desk
unter Comments den Objekttyp Component
Shape und den Label IgnoreHeightForVeryHigh-
ForceHead aus. (DE: Einstellungen – Kommenta-
re – Gehäuseform – IgnoreHeightForVeryHigh-
ForceHead)
► Klicken Sie auf New um den Kommentare zu er-
stellen.
(DE: Neu)
Schritt 3: SIPLACE Pro
Im Gehäuseform-Editor müssen Sie den Kommentar
für die Gehäuseform bestätigen.
► Tragen Sie unter Comments (DE: Kommentare)
für das Kommentarelement IgnoreHeightForVery-
HighForceHead "yes" als Kommentartext ein.
Es wird keine Höhenprüfung für das Bauelement durchgeführt. Der Optimierer sorgt dafür, dass
das Bauelement im letzten Bestückbereich der Linie bestückt wird und dass die Bestückpositionen
dieses Bauelements die letzten sind, die bestückt werden.
