3.F4G 数据 ETEN0631 3-14 Fuji Flexa 学习手册 3. 在两个 “ Create new model ” 信息框上单 击 [OK] 键。 模型被创建并输入了新的生产 线。
ETEN0631 3.F4G 数据
Fuji Flexa 学习手册 3-13
3-3. 选择新的生产线

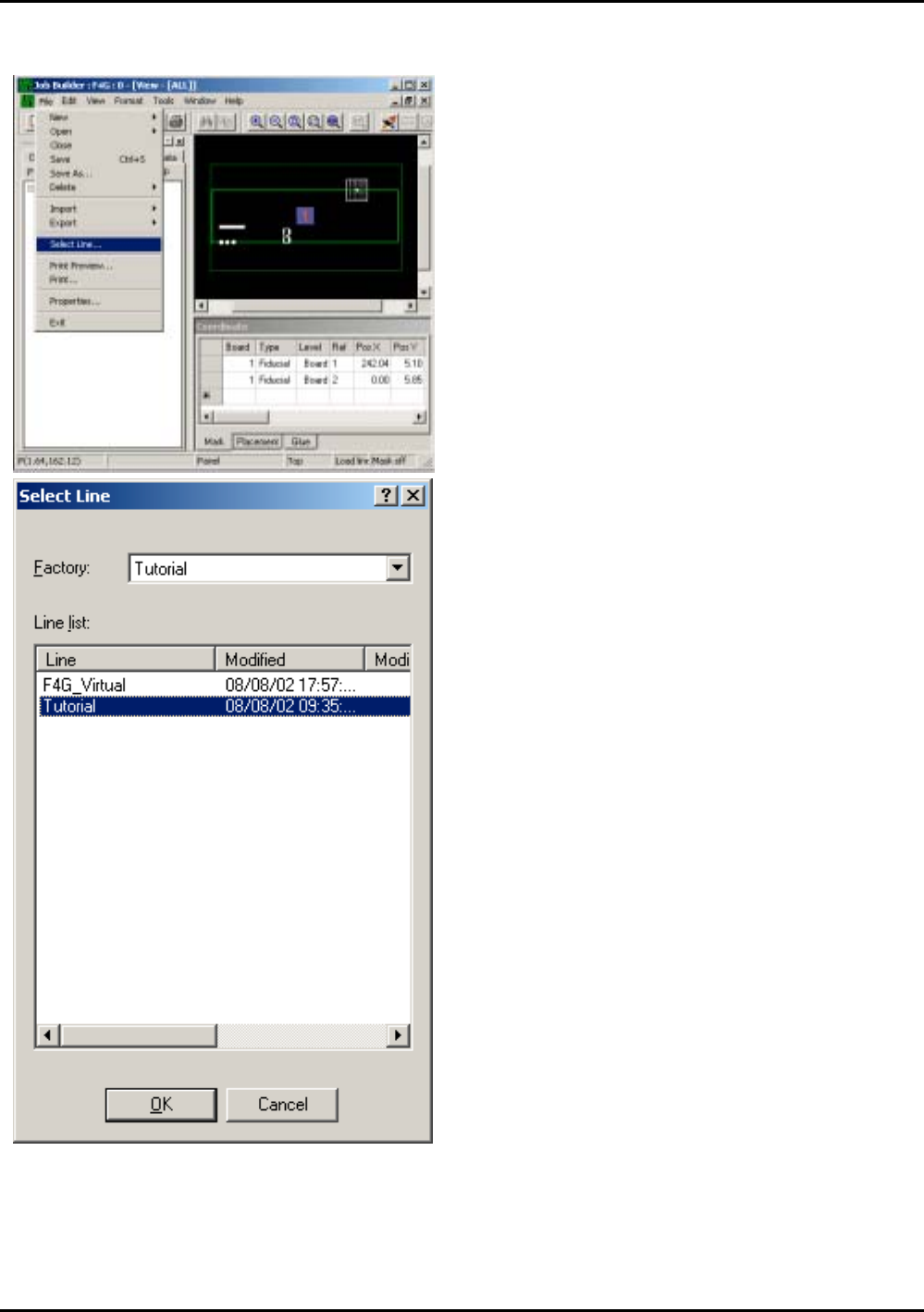

1. 从 [File] 菜单中选择 [Select Line…]。
显示出 [Select Line
…
] 对话框。
2. 选择 ”Tutorial” 并单击 [OK] 键。
生产线被装载后视窗关闭。
3.F4G 数据 ETEN0631
3-14 Fuji Flexa 学习手册

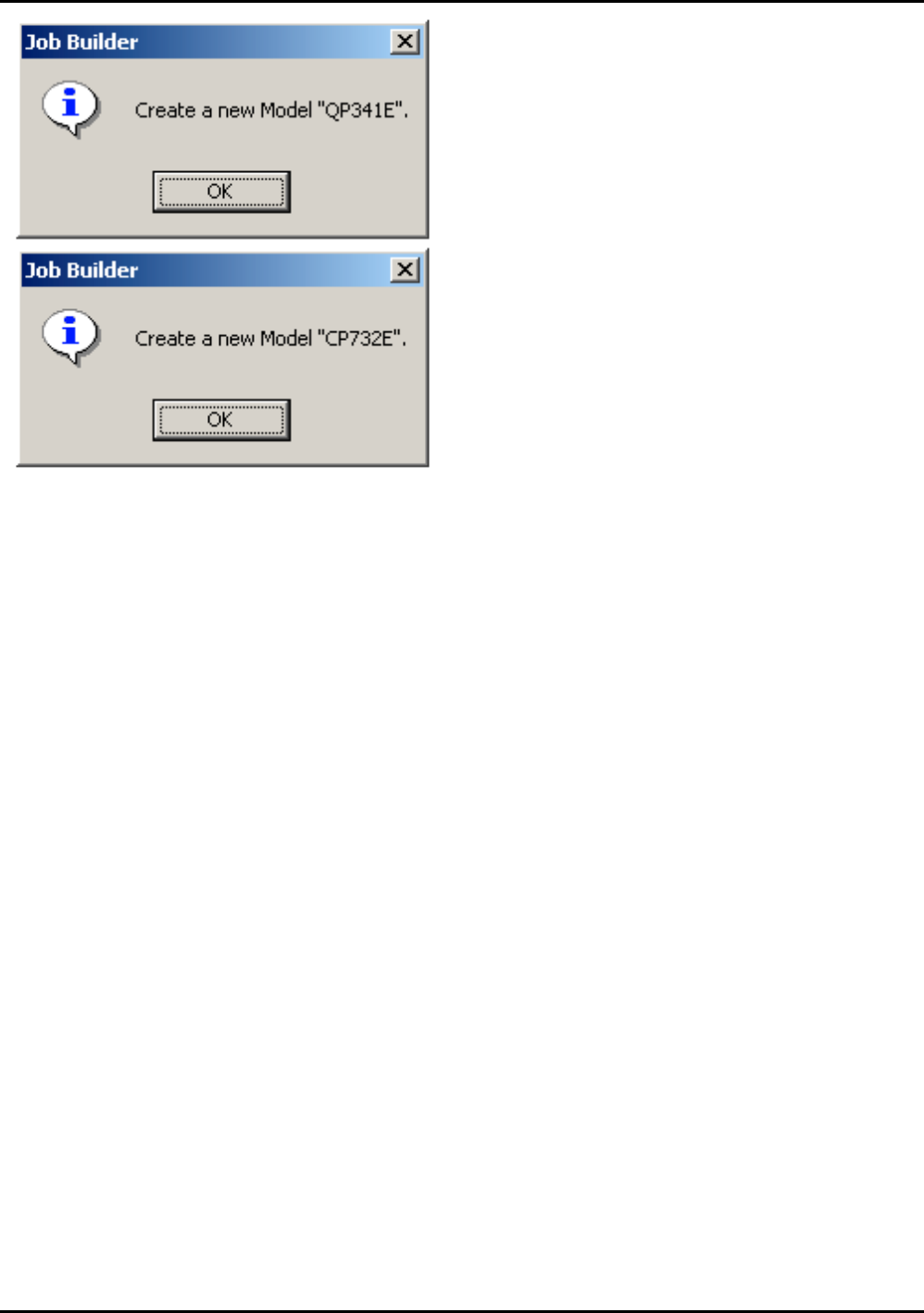

3. 在两个 “Create new model” 信息框上单击 [OK]
键。
模型被创建并输入了新的生产线。
ETEN0631 3.F4G 数据
Fuji Flexa 学习手册 3-15
3-4. 设置机器
3. 单击 [Nozzle Setup] 标号后，双击所示的 Name
字段，选择如左图所示。

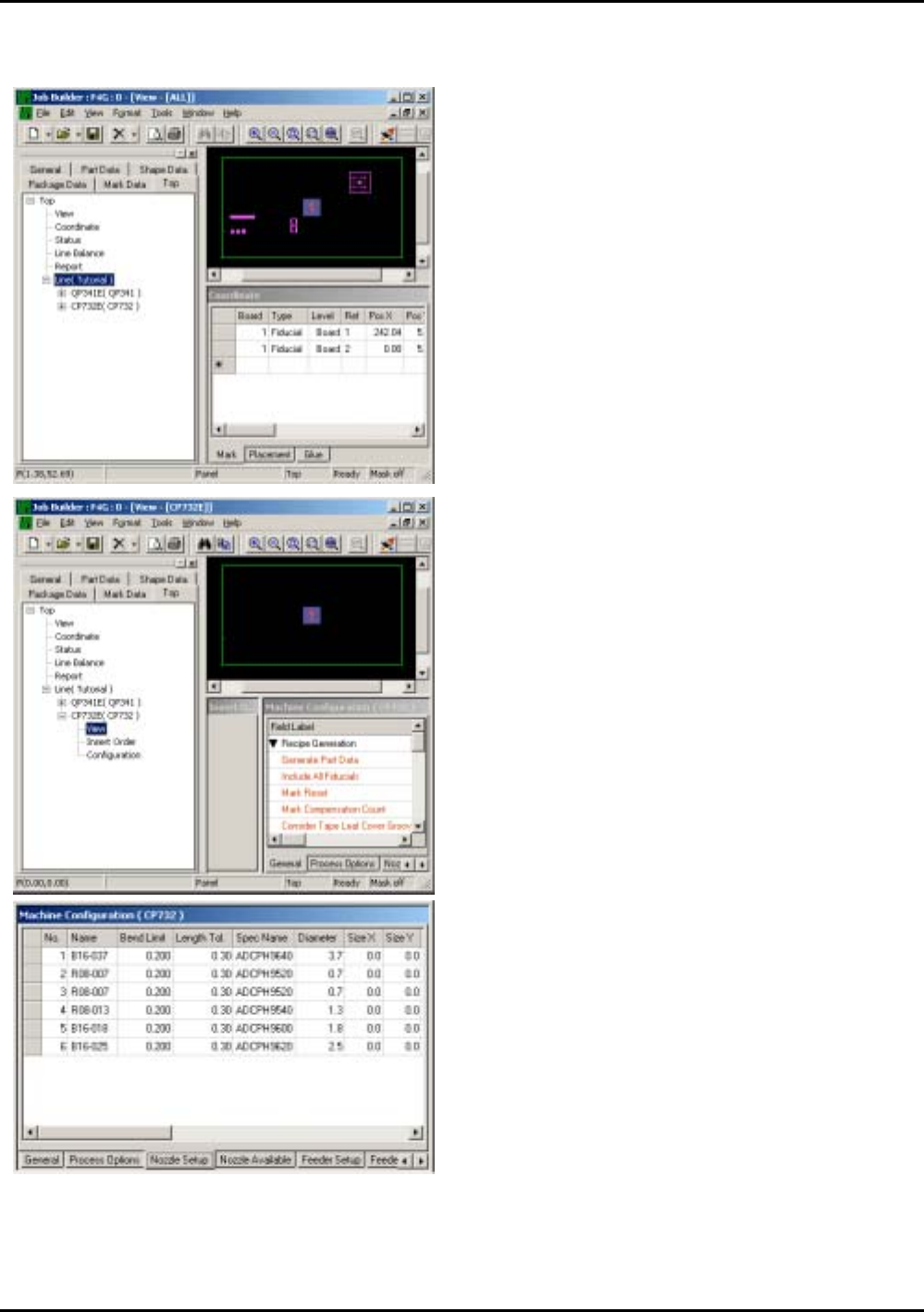

1. 在 job 信息栏中 单 击 [Top] 标 号后，双击
"Tutorial" 生产线。
显示出在生产线上的机器。
2. 双击 CP732 后再双击 [View] 键。
显示出 [View - CP732] 视窗。
