5.手工输入 ETEN0631
5-26 Fuji Flexa 学习手册

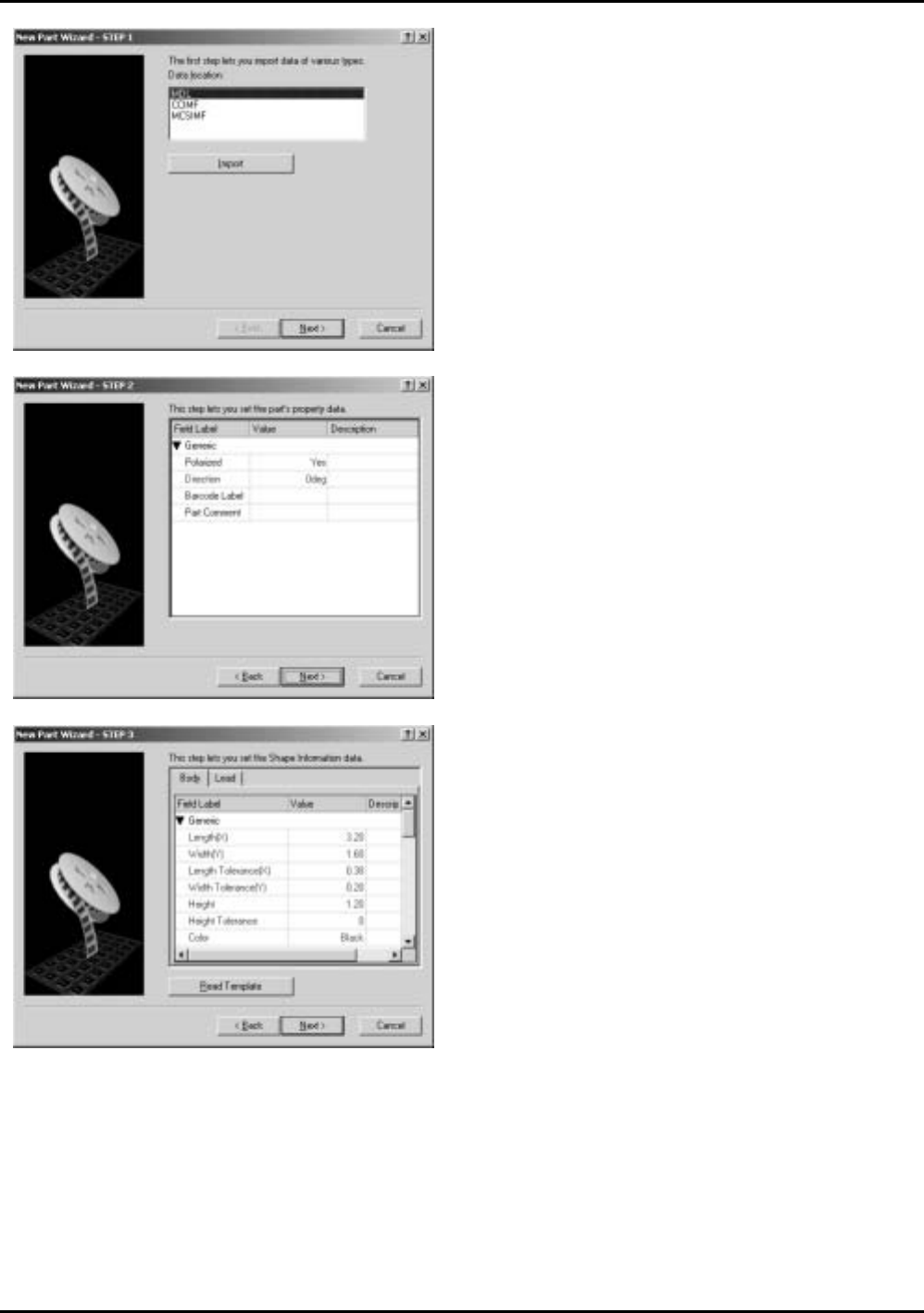

3. 单击 [Next] 键。
显 示 出 [Part Data Creation Wizard
–
Step2]。
FLXTE047
4. 单击 [Next] 键。左图所示的设定为默认值。
显 示 出 [Part Data Creation Wizard -
Step3]。
5.在相应的标号字段中输入下列数值。
[Body] 标号
Length (X): 3.20
Width (Y): 1.60
Length Tolerance (X):0.30
Width Tolerance (Y): 0.20
Height： 1.20
FLXTE048
FLXTE052
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-27
6. 单击 [Next] 键。
显 示 出 [Part Data Creation Wizard -
Step4]。
FLXTE050
7. 在 [Part Data Creation Wizard - Step 4] 的
相应标号字段里输入下列的数值。
[Process] 标号
Nozzle Minimum Diameter: 1.0
Nozzle Maximum Diameter: 1.3
Backlight Minimum Diameter: 8
[Vision] 标号
Vision Type: 10
Lighting: Back
8. 单击 [Next] 键。
显 示 出 [Part Data Creation Wizard -
Ste
p
5] 。
FLXTE051
FLXTE052
5.手工输入 ETEN0631
5-28 Fuji Flexa 学习手册
9. 输入下列指定的包装数据。
Packaging Type: Paper
Tape Width: 8 mm
Feed Pitch: 4
FLXTE053
11.输入下列所示的包装处理数据后，单击 [Done]
键。
Feeder Options: 50
显示出 "QFP" 的 [Data] 和 [Shape] 视窗。
至此完成了零件 3 的制作。
10.单击 [Next] 键。
显 示 出 [Part Data Creation Wizard -
Step6]。
FLXTE054
FLXTE055
