ETEN0631 2.CAD 数据
Fuji Flexa 学习手册 2-19
2-5. 制作定位点数据

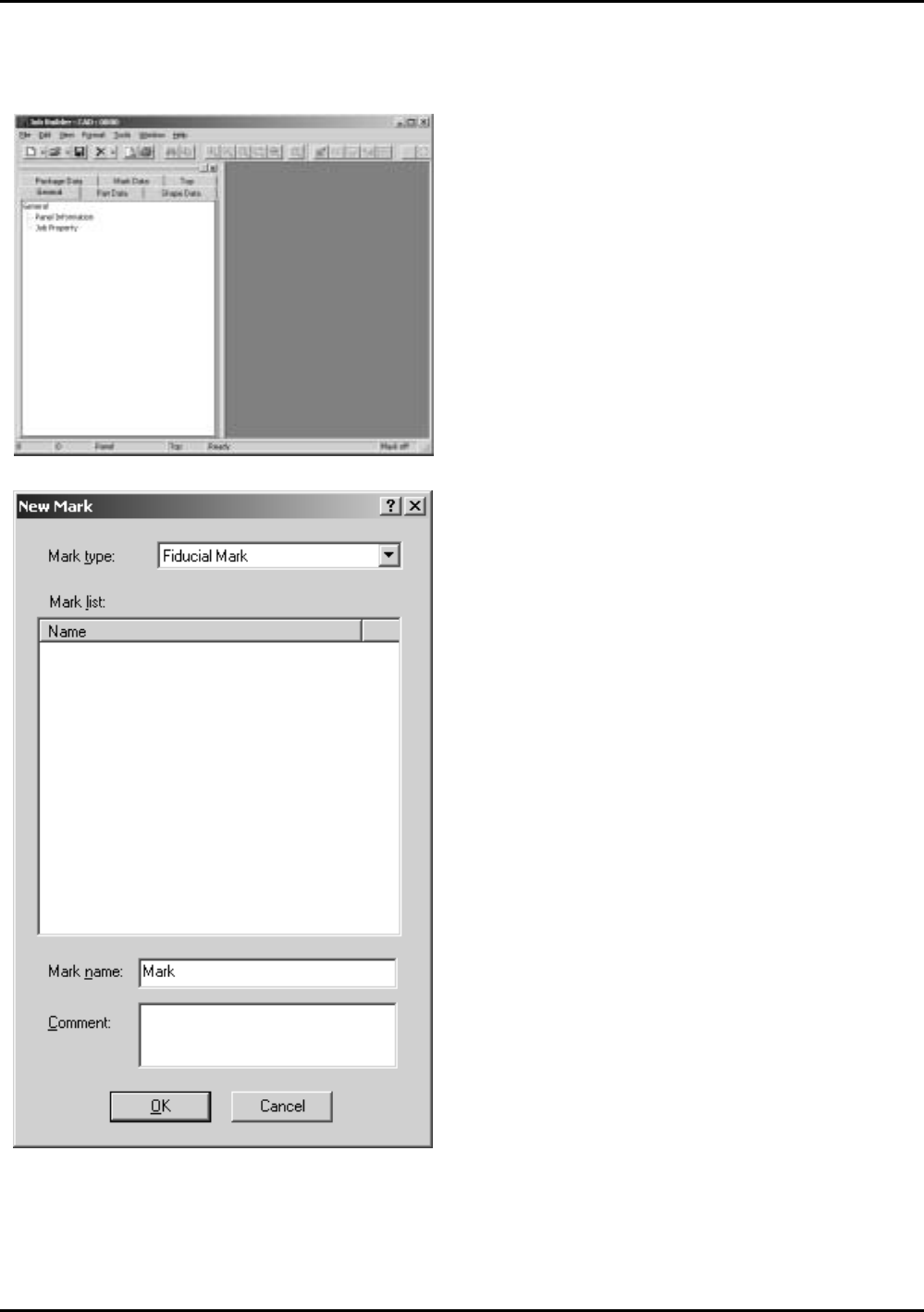

2. 在 [Mark Name] 文本框上输入 “Mark” 后单击
[OK]。
显示出 [Fiducial Mark: Mark] 视窗。
1. 从 [File] 菜单上依次选择 [New] - [Mark…]
后，显示出 [New] 对话框。
FLXTB005
2.CAD 数据 ETEN0631
2-20 Fuji Flexa 学习手册

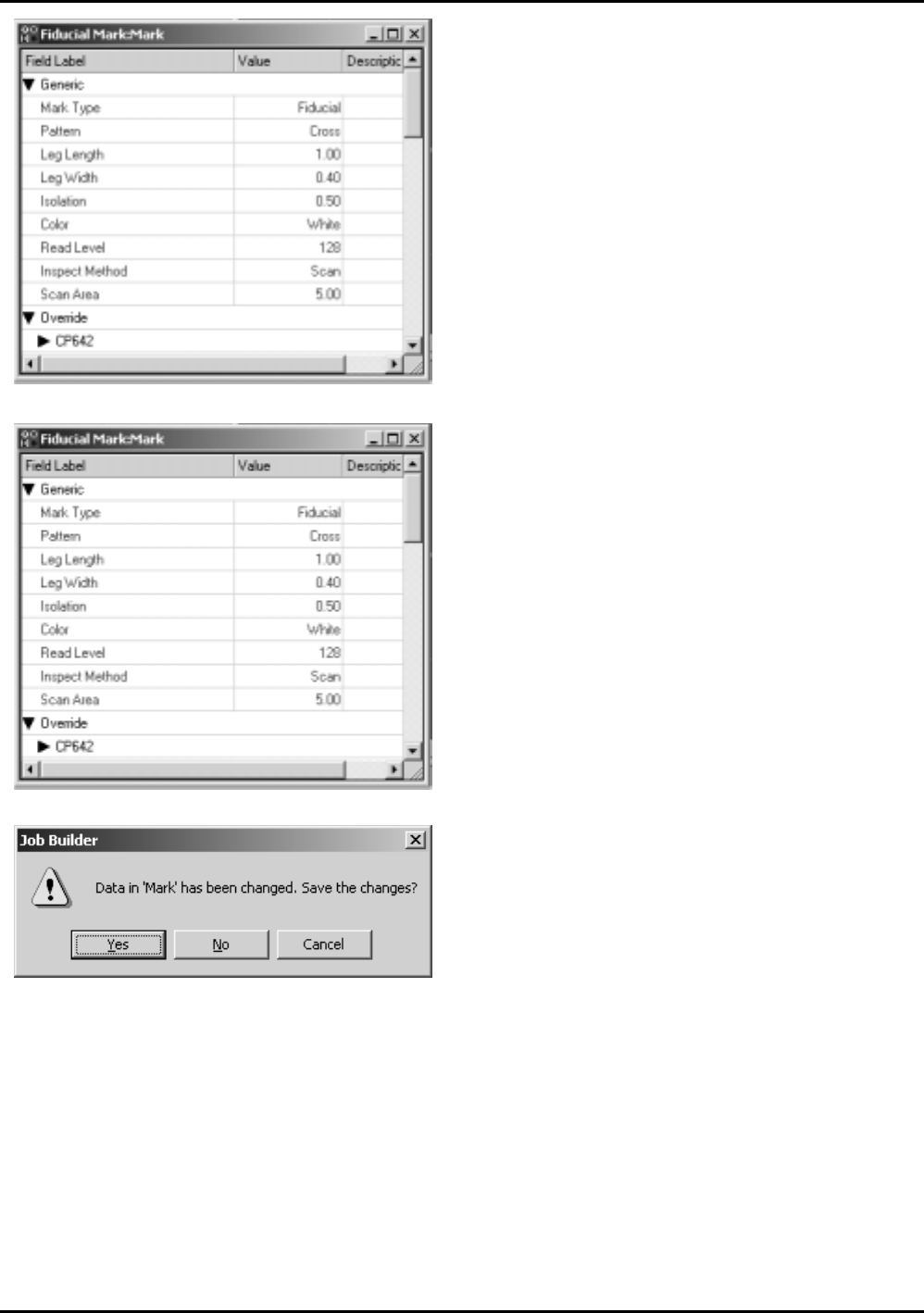

3. 在 [Fiducial Mark: Mark] 视窗上设定如下所
示的选项。
(为了设定 Pattern 选项，双击数值单元后选择
“Cross”。)
Mark Type: Fiducial
Pattern: Cross
Leg Length: 1.00
Leg Width: 0.40
Isolation: 0.50
Color: White
Read Level: 128
Inspect Method: Scan
5. 单击 [Yes] 键去保存数据。
4. 关闭 [Fiducial Mark: Mark] 视窗。
显示出 [Job Builder] 对话框。
FLXTB032
FLXTB033
FLXTB034
ETEN0631 2.CAD 数据
Fuji Flexa 学习手册 2-21

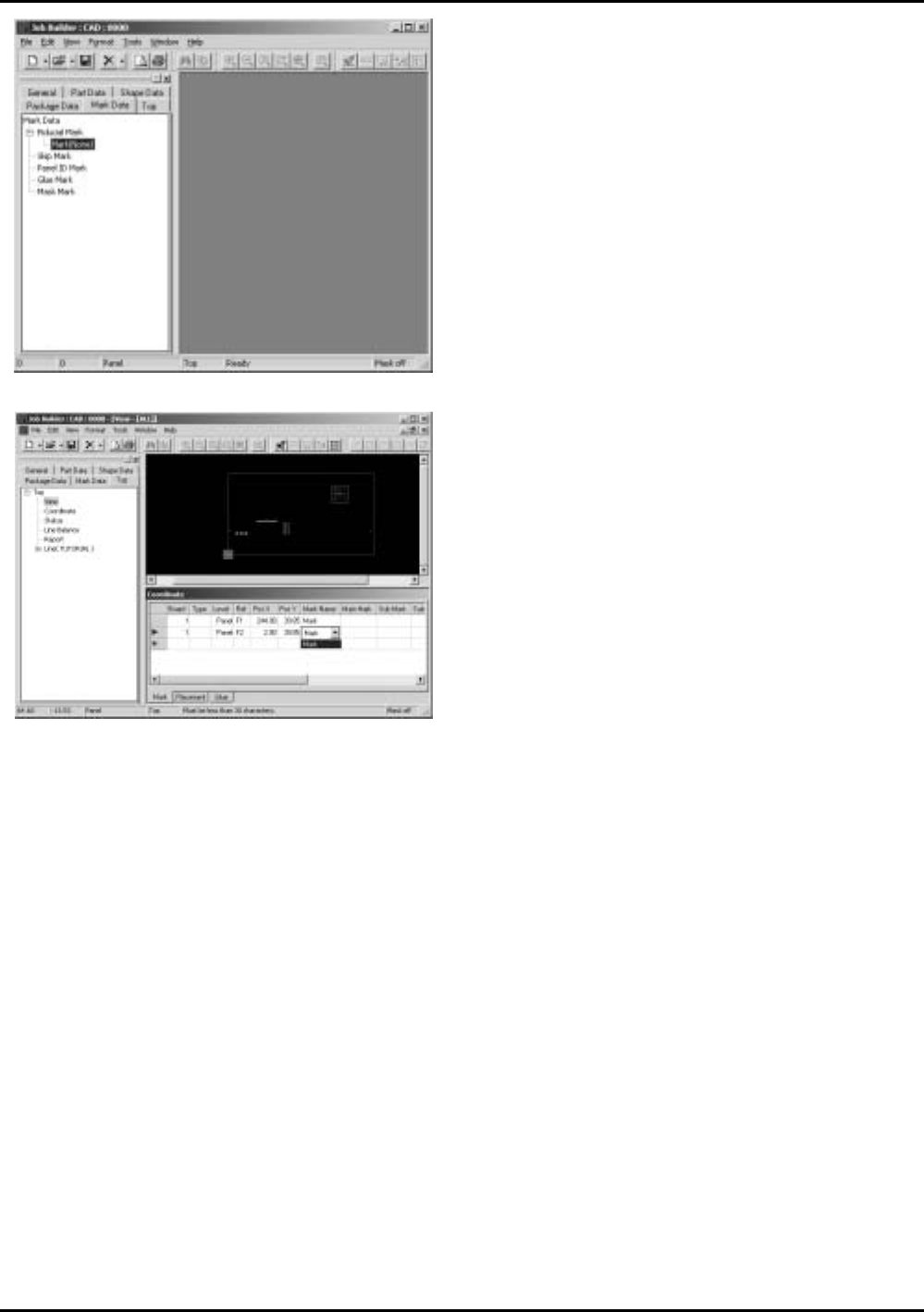

7. 打开 [Coordinate] 视窗的 [Mark] 标号，对每
个顺序，在 [Mark Name] 的字段上选择 “Mark”。
至此完成了定位点数据的制作步骤。
6. 选择 Job 信息栏的 [Mark Data] 标号后，双击
[Mark Data]，[Fiducial Mark]，去检查基准定
位点是否已经被保存。
