5.手工输入 ETEN0631
5-18 Fuji Flexa 学习手册
3. 单击 [Next] 键。
显 示 出 [Part Data Creation Wizard -
Step2]。
FLXTE029
4. 单击 [Next] 键。左图所示的设定为默认值。
显 示 出 [Part Data Creation Wizard -
Step3] 。

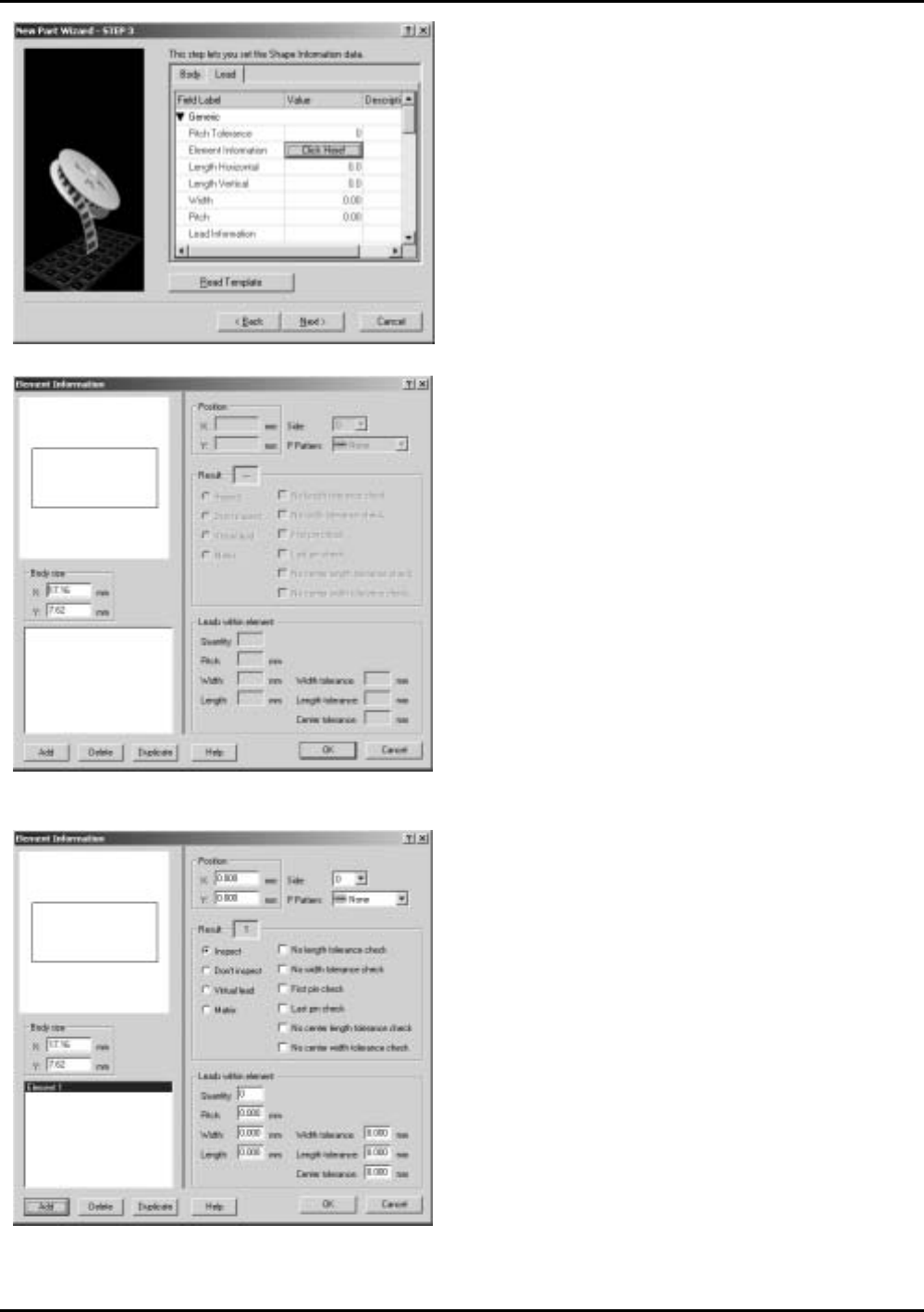

5. 在相应的标号字段里输入下列数值。
[Body] 标号
Length (X): 17.00
Width (Y): 7.60
Length Tolerance (X): 1.8
Width Tolerance (Y): 0.8
Height: 3.55
[Lead] 标号
Pitch Tolerance: 10
Element Information: Click
FLXTE030
FLXTE031
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-19
6. 单击 [Click Here!] 键后屏幕显示出[Element
Information]。
显示出 [Element Information] 对话框。
FLXTE032
8. 输入下列的数值作为第一个要素。
Position X: -5.080
Position Y: -2.43
Side: 1
P Pattern: 4
Result: 1
Quantity: 5
Pitch: 1.260
Width: 0.700
Length: 1.500
Width Tolerance: 0.300
Length Tolerance: 0.300
Center Tolerance: 0.300
一旦数据输入完毕后会显示出如下图所示的
此要素。
7. 单击 [Add] 键。
现在可输入要素数据。
FLXTE033
FLXTE034
5.手工输入 ETEN0631
5-20 Fuji Flexa 学习手册
9. 单击三次 [Duplicate] 键将第一个要素复制三
次。
显示出三条新的记载。
FLXTE035
10.选择 [Element 2] 后输入下列的数值。
Position X: 5.080
11.选择 [Element 3] 后输入下列的数值。
Position Y: 2.430
Side: 3
FLXTE036
FLXTE037
