2.CAD 数据 ETEN0631 2-16 Fuji Flexa 学习手册 5. 从第二个菜单中选择 [Mark]。 两个顺序被移到 [Mark] 标号。 4 . 右击被选择的顺序 后，从快捷菜单中选择 [Change Cl ass … ]。 显示出第二个快捷菜单。 6. 选择 [Ma rk] 标号去确认 已经增加了基准定位点 的顺序。 FLXTB027 FLXTB028 FLXTB029
ETEN0631 2.CAD 数据
Fuji Flexa 学习手册 2-15
2-4. 改变基准定位点的种类
在输入数据中不存在指定的基准定位点的坐标时，必须进行以下的设定。
这是因为在没有坐标被指定为基准定位点时，Fuji Flexa 将它们都作为零件处理，并将它们输入到
[Placement] 的标号中。
3. 选择 [Placement] 标号，然后选择基准定位点
顺序。
屏幕将显示出如左图所示的画面。
2. 选择 [Mark] 标号去确认不存在基准定位点数
据。
1. 选择 [Top] 标号后，依次双击 [View]，
[Coordinate]。
显示出坐标视窗。
FLXTB005
FLXTB025
FLXTB026
2.CAD 数据 ETEN0631
2-16 Fuji Flexa 学习手册

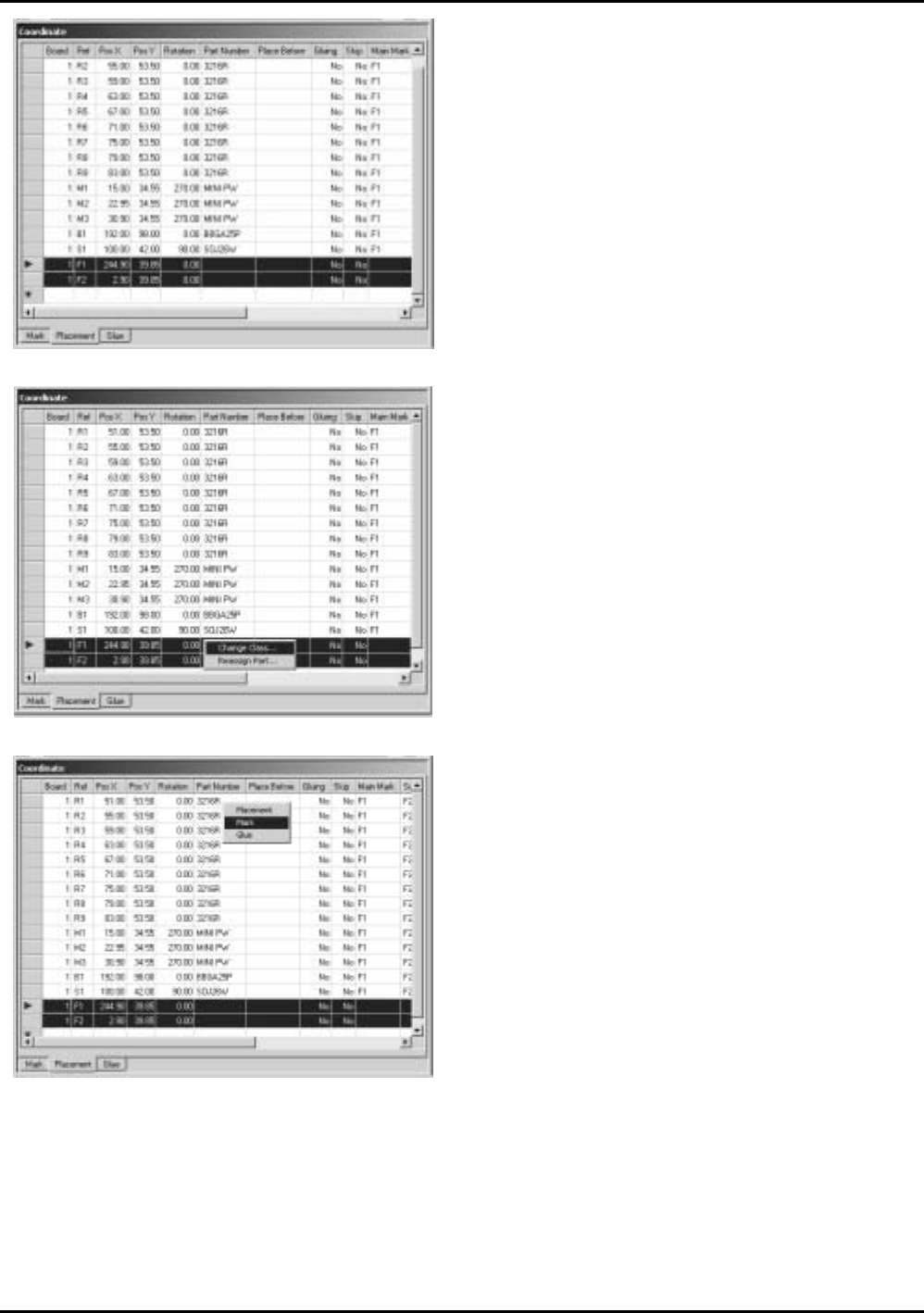

5. 从第二个菜单中选择 [Mark]。
两个顺序被移到 [Mark] 标号。
4. 右击被选择的顺序后，从快捷菜单中选择
[Change Class…]。
显示出第二个快捷菜单。

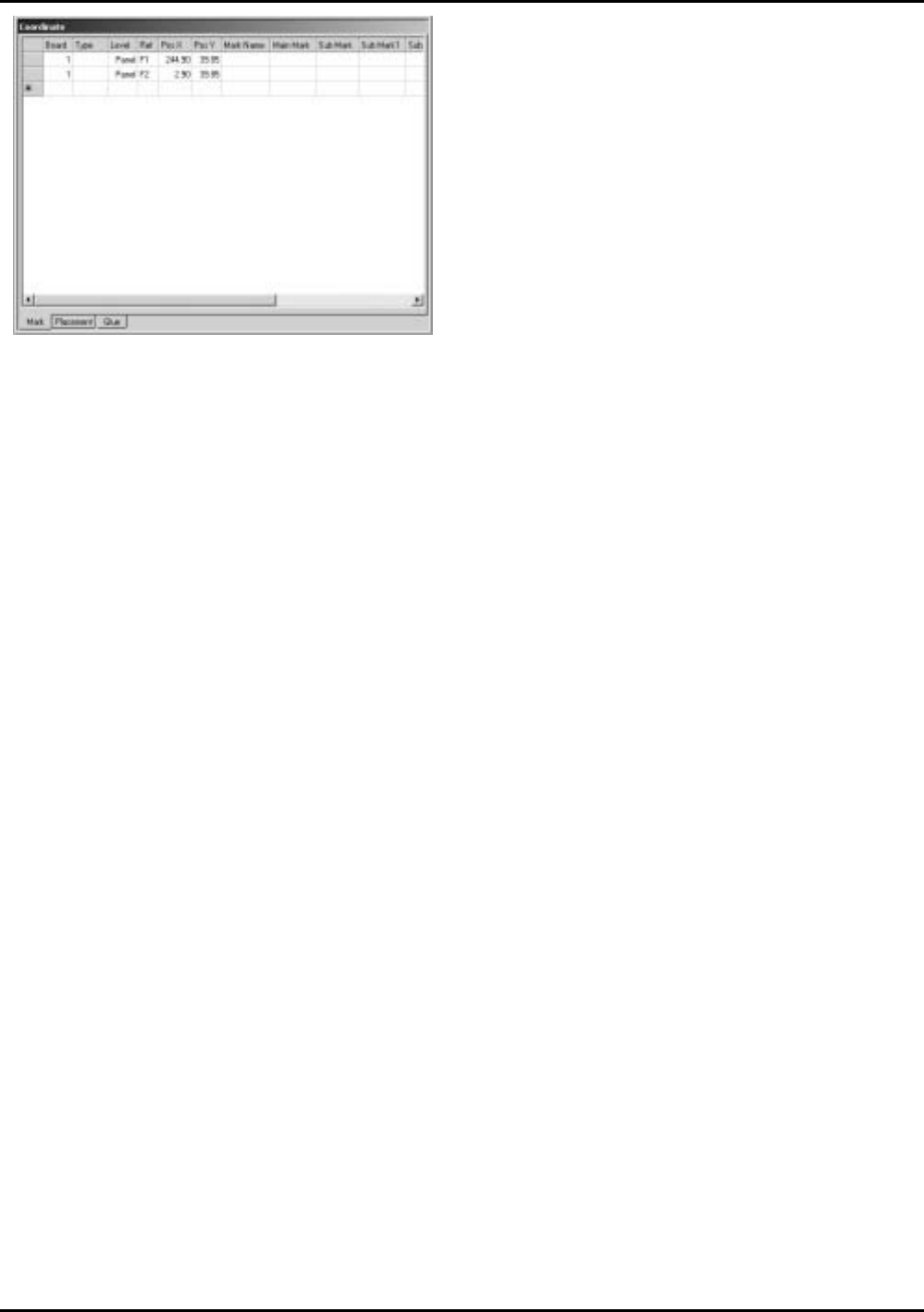

6. 选择 [Mark] 标号去确认已经增加了基准定位点
的顺序。
FLXTB027
FLXTB028
FLXTB029
ETEN0631 2.CAD 数据
Fuji Flexa 学习手册 2-17
FLXTB030
