5.手工输入 ETEN0631
5-10 Fuji Flexa 学习手册
4. 在 [File] 菜单里选择 [Save] 后关闭定位点视
窗。
3. 在相应的字段里输入下列的数值后，单击 [OK]
键。
Mark Type: Fiducial
Pattern: Circle
Diameter: 1.00
Isolation: 0.50
Color: White
Read Level: 128
Inspect Method: Scan
Scan Area: 5.00
FLXTE011
FLXTE012
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-11
5-5. 制作零件数据
在这一节里我们将要制作四个新的零件。
5-5-1. 零件 1 (MINI PW)
2.500.50 1.00
1.60
4.50
1.50
0.39
0.39
0.47
8.00
12.00
1.50
Position X / Y
X: -1.25 / Y: 0
X: 1.25 / Y: 0
Lead Pitch: 1.5mm

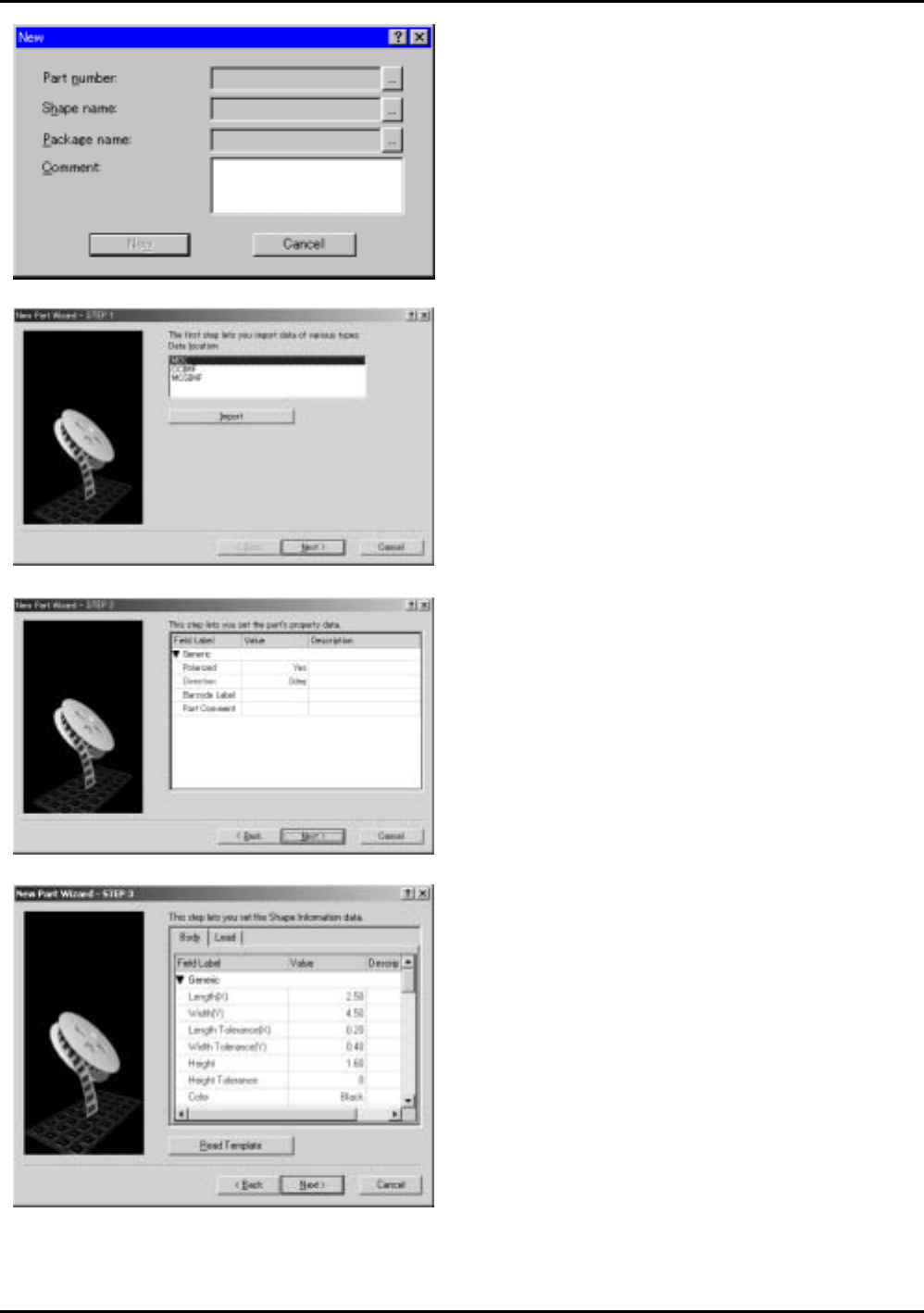

1. 从 [File] 菜单里依次选择 [New] - [Part] -
[Use Wizard…]。
显示出 [New] 对话框。
5.手工输入 ETEN0631
5-12 Fuji Flexa 学习手册
2. 在 [Part Number], [Part Shape] 以及 [Package
Name] 字段里输入 "MINI PW" 后单击 [New] 键。
显示出 [New Part Wizard - STEP 1] 视窗。
3. 单击 [Next] 键。
显示出 [New Part Wizard -STEP 2] 视窗。
FLXTE013
FLXTE014
5. 在相应的标号字段里输入下列的数值。
[Body] 标号
Length(X): 2.50
Width(Y): 4.50
Length Tolerance(X): 0.20
Width Tolerance(Y): 0.40
Height: 1.60
[Lead] 标号
Pitch Tolerance: 10
Element Information: Click
4. 单击 [Next] 键。左图所示的设定为默认值。
显示出 [New Part Wizard -STEP 3] 视窗。
FLXTE015
FLXTE016
