5.手工输入 ETEN0631 5-16 Fuji Flexa 学习手册 16.输入下面的包装处理数据后单击 [Done] 键。 Feeder Opt ions: 30 显示出两个 " MINI PW" 的 [Shape Data] 和 [Package Dat a] 视窗。 至此完成了零件 1 的制作。 15.单击 [Next] 键。 显示出 [Part Dat a C reation W izard – Step…
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-15

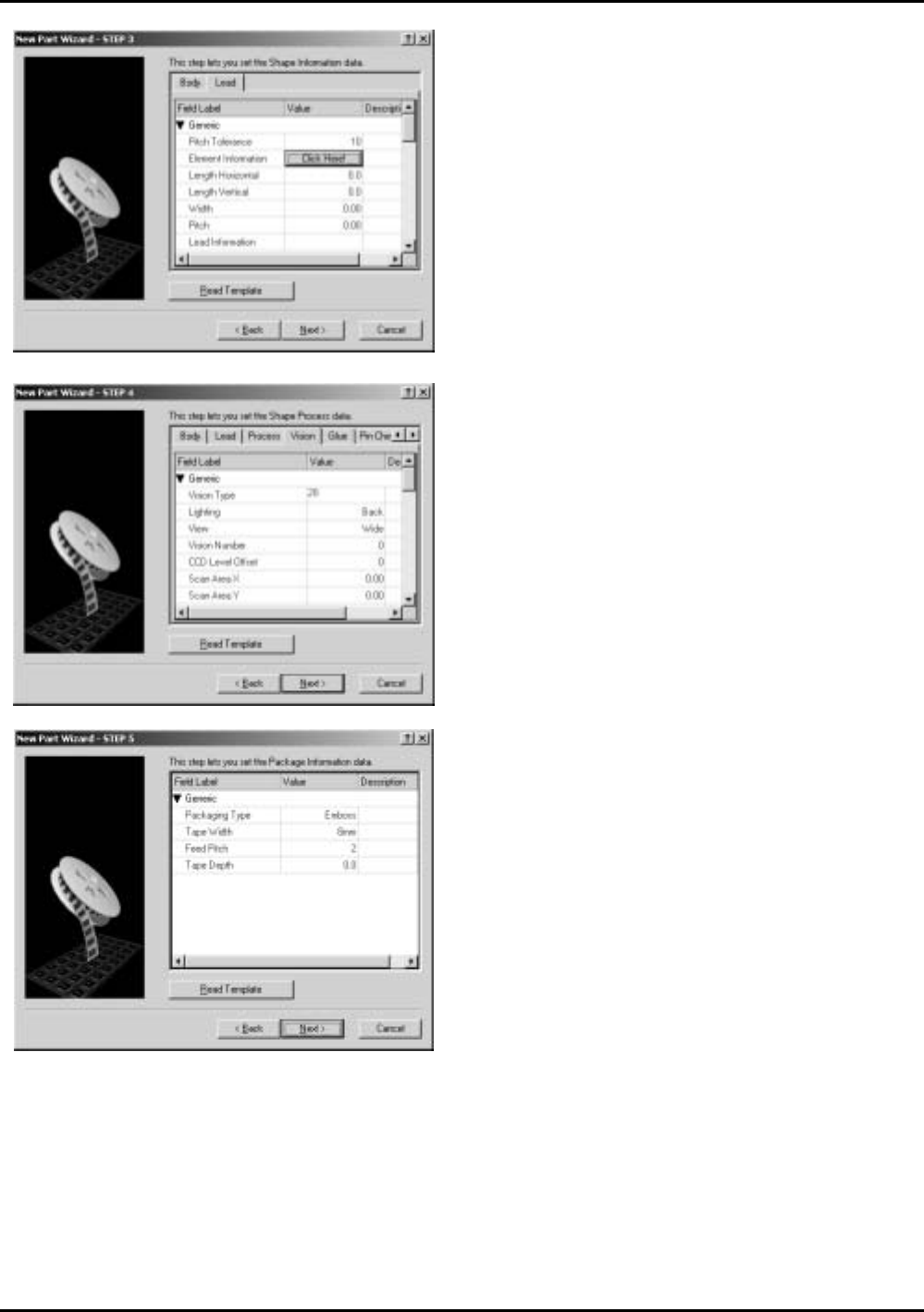

12.在 [Part Data Creation Wizard -Step 4] 屏
幕上将下列的数值输入相应的标号字段内。
[Process] 标号
Nozzle Minimum Diameter: 1.3
Nozzle Maximum Diameter: 1.8
Backlight Minimum Diameter: 8
[Vision] 标号
Vision Type: 20
Lighting: Back
13.单击 [Next] 键。
显示出 [Part Data Creation Wizard
–
Step 5]。
FLXTE023
FLXTE024
14.输入下列指定的包装数据。
Packaging Type: Emboss
Tape Width: 12mm
Feed Pitch: 8
FLXTE025
5.手工输入 ETEN0631
5-16 Fuji Flexa 学习手册
16.输入下面的包装处理数据后单击 [Done] 键。
Feeder Options: 30
显示出两个 "MINI PW" 的 [Shape Data] 和
[Package Data] 视窗。
至此完成了零件 1 的制作。
15.单击 [Next] 键。
显示出 [Part Data Creation Wizard
–
Step 6]。
FLXTE026
FLXTE027
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-17
5-5-2. 零件 2 (SOJ26W)
7.60 3.55
17.00
12
1.260
0.700
1.500
24
Position X /Y
X: 5.08 / Y: -2.43
X: 5.08 / Y: 2.43
X: -5.08 / Y: -2.43
X: -5.08 / Y: 2.43
2. 在 [Part Number] 字段里输入 "SOJ26W " 后单
击 [New] 键。
显 示 出 [Part Data Creation Wizard
–
Step1] 。
1. 从 [File] 菜单里依次选择 [New] - [Part] -
[Use Wizard…] 。
显示出 [New] 对话框。
FLXTE013
