ETEN0631 2.CAD 数据
Fuji Flexa 学习手册 2-11
8. 从下拉式列表中选择 [Field 1] 以及相应的
[Field Name]。
7. 单击 [Next]。
显示出 [Field specification wizard
–
S t e p
2] 对话框。
9. 以相同的方法修改其他的字段，完成后单击
[Finish]。
[Field specification wizard
–
Step 2] 对
话框被关闭，显示出 [BOM Import Settings]
对话框。
FLXTB018
FLXTB019
FLXTB020
2.CAD 数据 ETEN0631
2-12 Fuji Flexa 学习手册

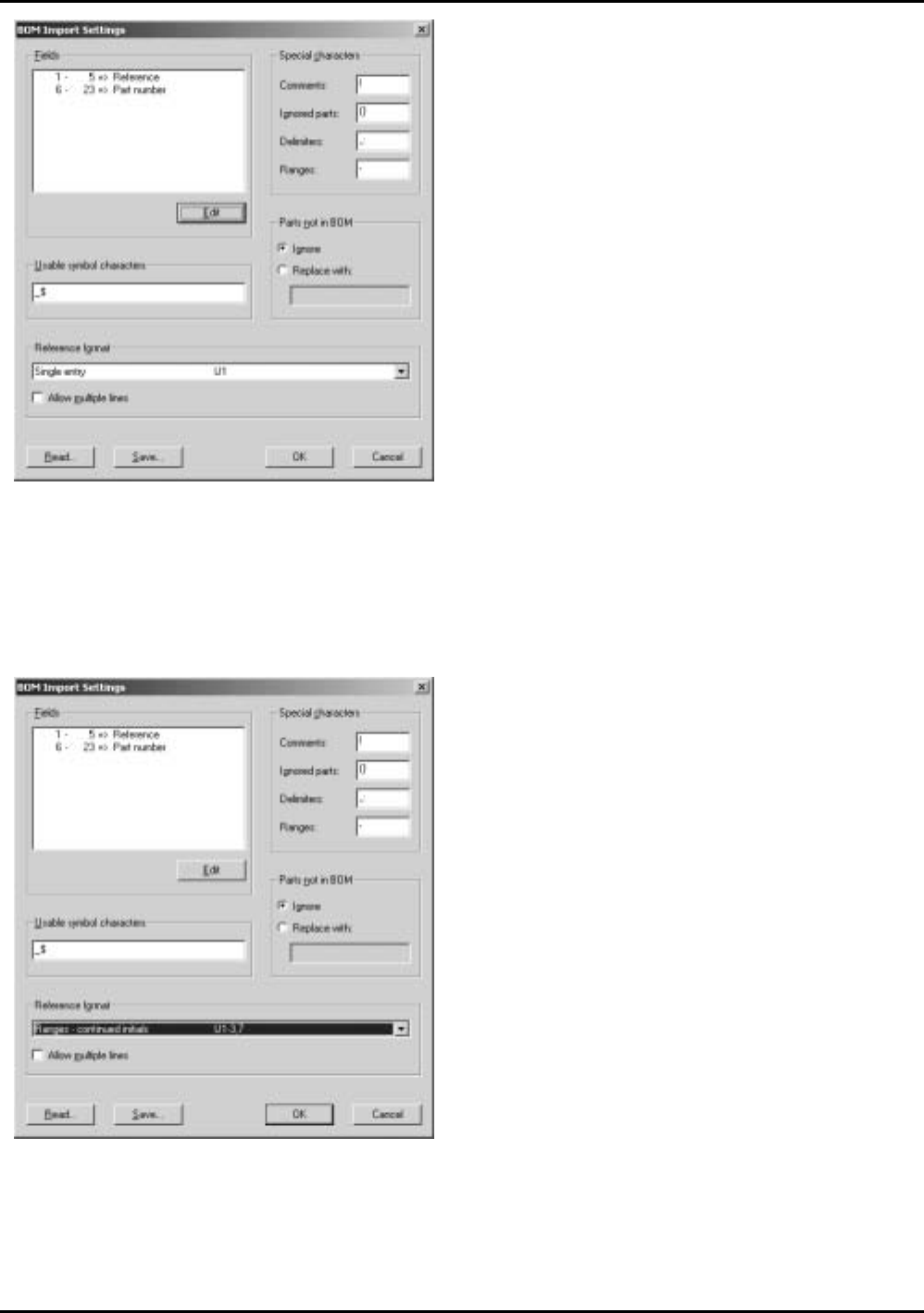

10.如果使用在文件中的字符不是 (_)， 阿拉伯数
字0-9，或者是英文字母 A-Z，在 [Usable symbol
characters] 的文本框中将其进行设定。从
[Reference format] 的下拉式列表选择相应的
格式。如果 BOM 文件中的某些参考标号行长于
字段宽度，则选择 [Allow multiple lines] 复
选框。
11. 输入其他的必要设定后单击 [OK] 键。
• [Comments:] 文本框∶在此输入一个或者多
个字符。任何以该字符串起始的行将被跳
过。
• [Ignored parts:] 文本框∶在此输入一对
字符。被包括在引号内的任何数据会被忽
略。用此去有选择的忽略在一览表中的一个
或者多个条款而不是去跳过整个一行。
• [Delimiters:] 文本框∶在此输入的任何字
符被使用来作为参考标号字段的定界符。
• [Ranges:] 在此输入的任何字符被使用来表
示被分开的参考标号之间的范围，例如“C1 to
C5”。
• [Parts not in BOM] 域∶使用该域去定义
Flexa 如何去处理某些存在于所输入的 CAD
文件中但是不存在于 BOM 文件中的零件。
Flexa 有两个选项，[Ignore] 和 [Replace
with]。 [Replace with] 要求在下面框上
进行文字等记入。
[BOM Import Settings] 对话框被关闭，显
示出 [Import BOM Data] 对话框。
FLXTB021
FLXTB022
ETEN0631 2.CAD 数据
Fuji Flexa 学习手册 2-13
12.单击 [Open] 键后 BOM 文件被输入。
Fuji Flexa 将自动从零件库中将零件输入到
Job 内。
现在被显示的 Job 中将会有零件表示。
FLXTB023
FLXTB024
