ETEN0631 3.F4G 数据 Fuji Flexa 学习手册 3-17 3-5. 平衡生产线 1. 从 Job Builder 的 [Tool] 菜 单 中 选 择 [Line Balance... ]。 显示出 [Line Balanc e Options] 对话框。 2. 选择 [Do no t use current feeder allocation ] 选项后单击 [OK] 键。 显示出 "Perform Li…
3.F4G 数据 ETEN0631
3-16 Fuji Flexa 学习手册
4. 双击 QP341 后再双击 [View] 键。
显示出 [View - QP341] 视窗。
6. 单击 [Nozzle Setup] 标号，输入如图所示的机
器吸嘴。
5. 单击 [General] 标号并从 [Machine Setup]
→ [Side2] → [Stage Type] 字 段 中 选 择
"MTU-9E"。
ETEN0631 3.F4G 数据
Fuji Flexa 学习手册 3-17
3-5. 平衡生产线

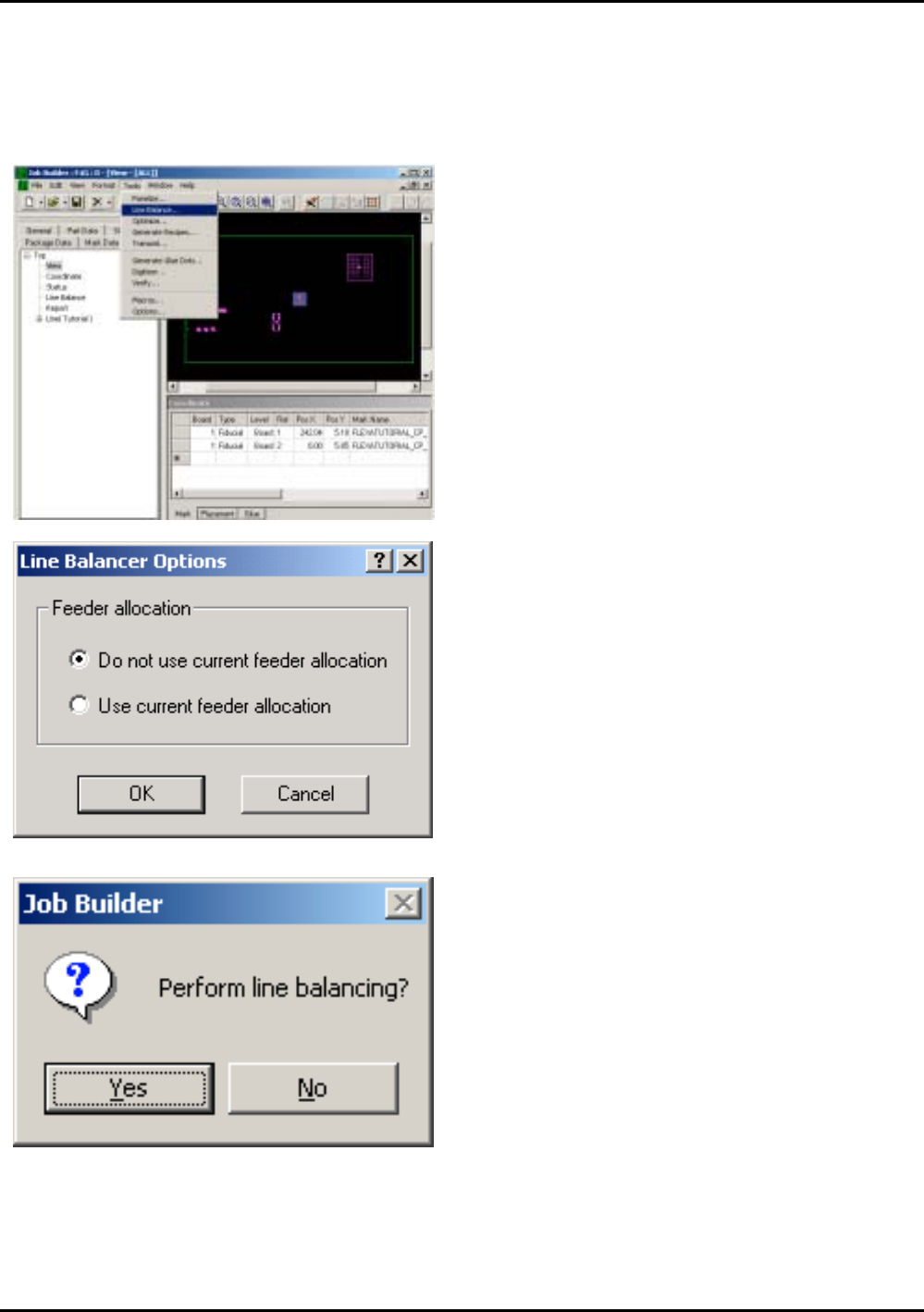

1. 从 Job Builder 的 [Tool] 菜单中选择 [Line
Balance...]。
显示出 [Line Balance Options] 对话框。
2. 选择 [Do not use current feeder allocation]
选项后单击 [OK] 键。
显示出 "Perform Line Balancing?" 提示。
3. 在 "Perform Line Balancing?" 提 示 上 单 击
[Yes] 键。
生产线平衡将开始进行。
4. 一旦完成， 在 [Line Balance] 对话框上单击
[Close] 键。
FLXTC031
3.F4G 数据 ETEN0631
3-18 Fuji Flexa 学习手册
5. 在 job 信息栏中选择 [Top] 标号，并双击生产
线和机器。机器视图显示出所分配的零件。左图
显示出分配给 QP341E 机器的零件。
