5.手工输入 ETEN0631 5-28 Fuji Flexa 学习手册 9. 输入下列指定的包装数据。 Packaging Type: Paper Tape Width : 8 mm Feed Pitch : 4 FLXTE053 1 1 .输入下列所示 的包装处理数据后，单击 [D o n e ] 键。 Feeder Opt ions: 50 显示出 "QFP" 的 [Data] 和 [Shape] 视窗。 至此…
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-27

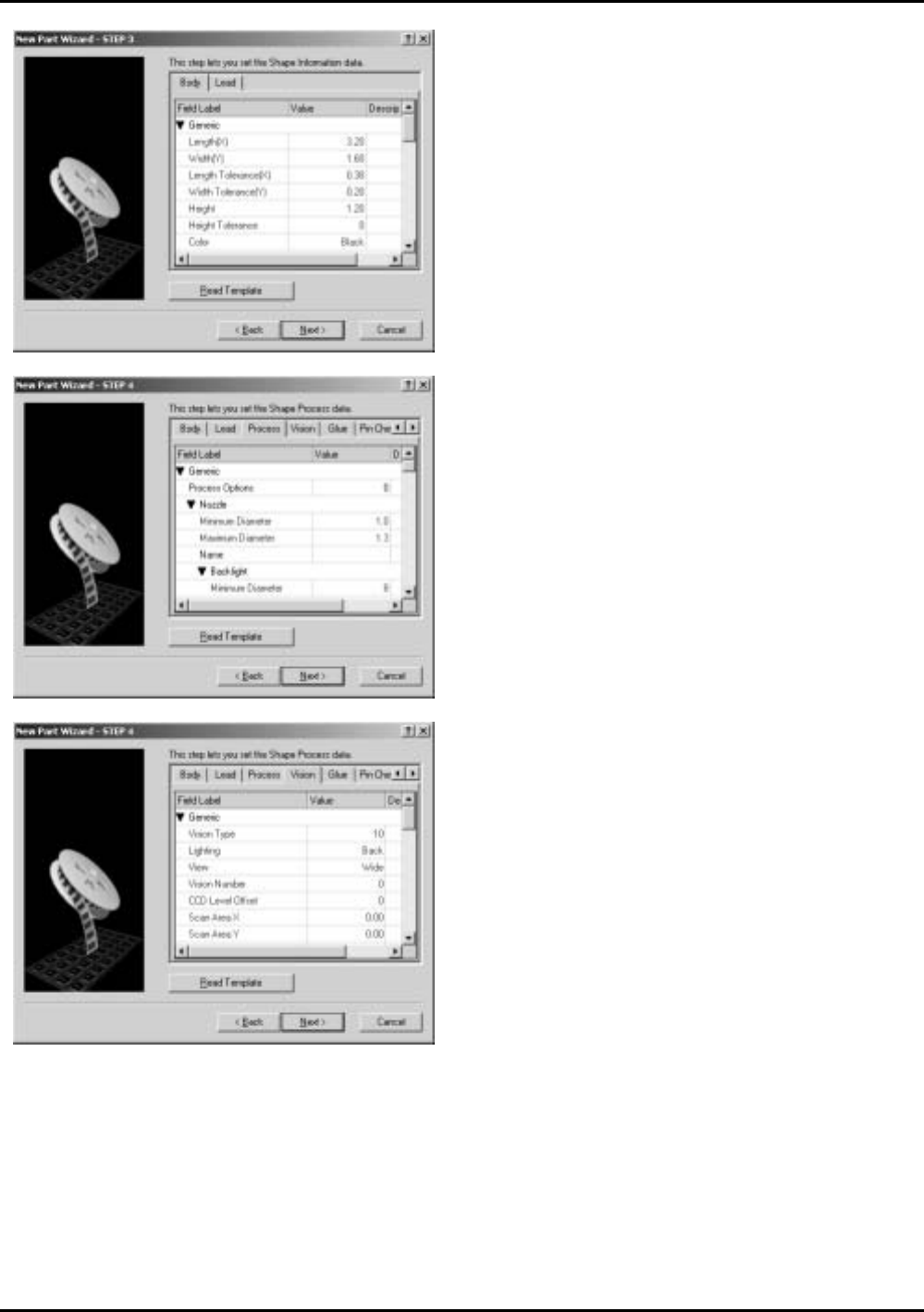

6. 单击 [Next] 键。
显 示 出 [Part Data Creation Wizard -
Step4]。
FLXTE050
7. 在 [Part Data Creation Wizard - Step 4] 的
相应标号字段里输入下列的数值。
[Process] 标号
Nozzle Minimum Diameter: 1.0
Nozzle Maximum Diameter: 1.3
Backlight Minimum Diameter: 8
[Vision] 标号
Vision Type: 10
Lighting: Back
8. 单击 [Next] 键。
显 示 出 [Part Data Creation Wizard -
Ste
p
5] 。
FLXTE051
FLXTE052
5.手工输入 ETEN0631
5-28 Fuji Flexa 学习手册

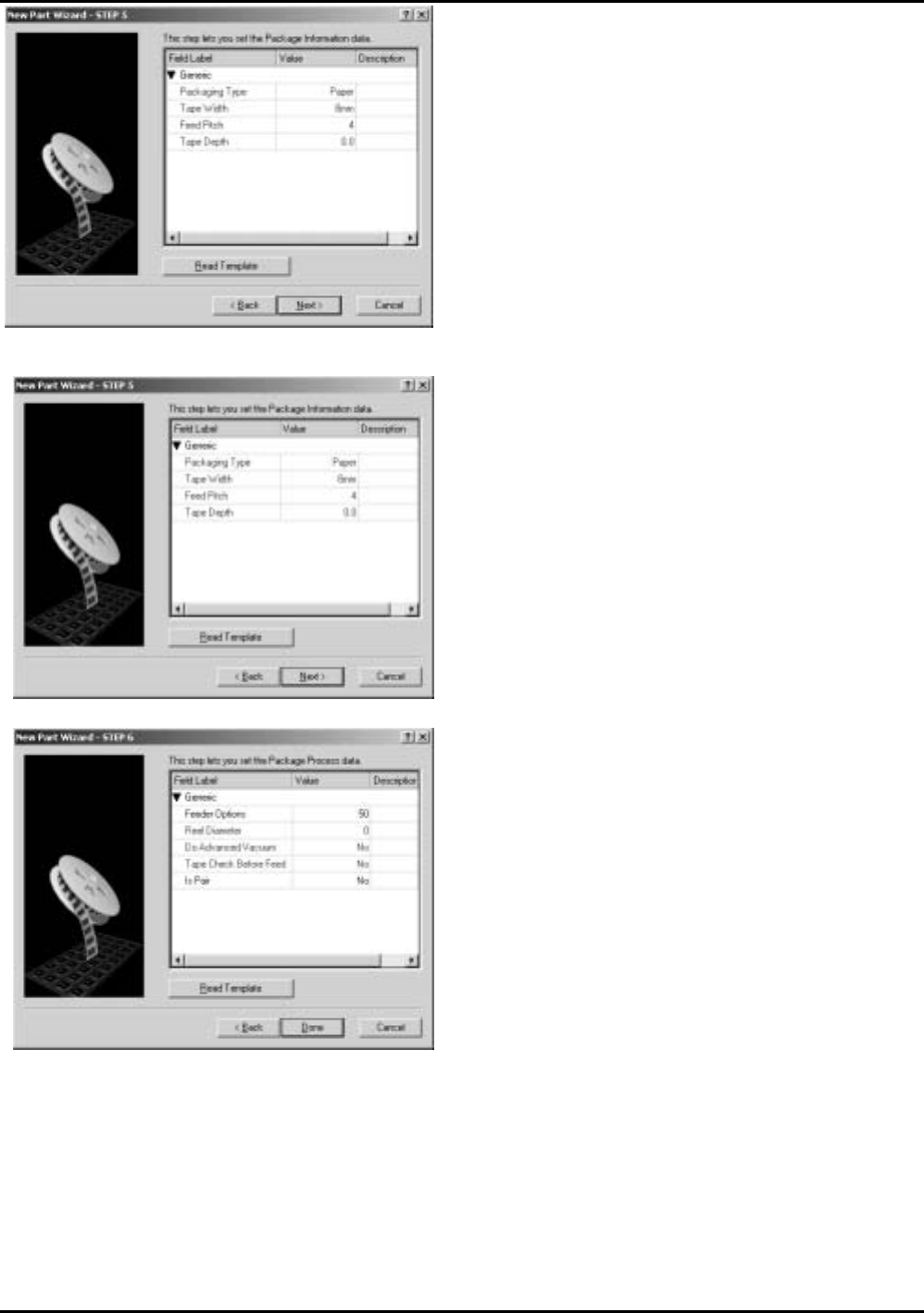

9. 输入下列指定的包装数据。
Packaging Type: Paper
Tape Width: 8 mm
Feed Pitch: 4
FLXTE053
11.输入下列所示的包装处理数据后，单击 [Done]
键。
Feeder Options: 50
显示出 "QFP" 的 [Data] 和 [Shape] 视窗。
至此完成了零件 3 的制作。
10.单击 [Next] 键。
显 示 出 [Part Data Creation Wizard -
Step6]。
FLXTE054
FLXTE055
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-29

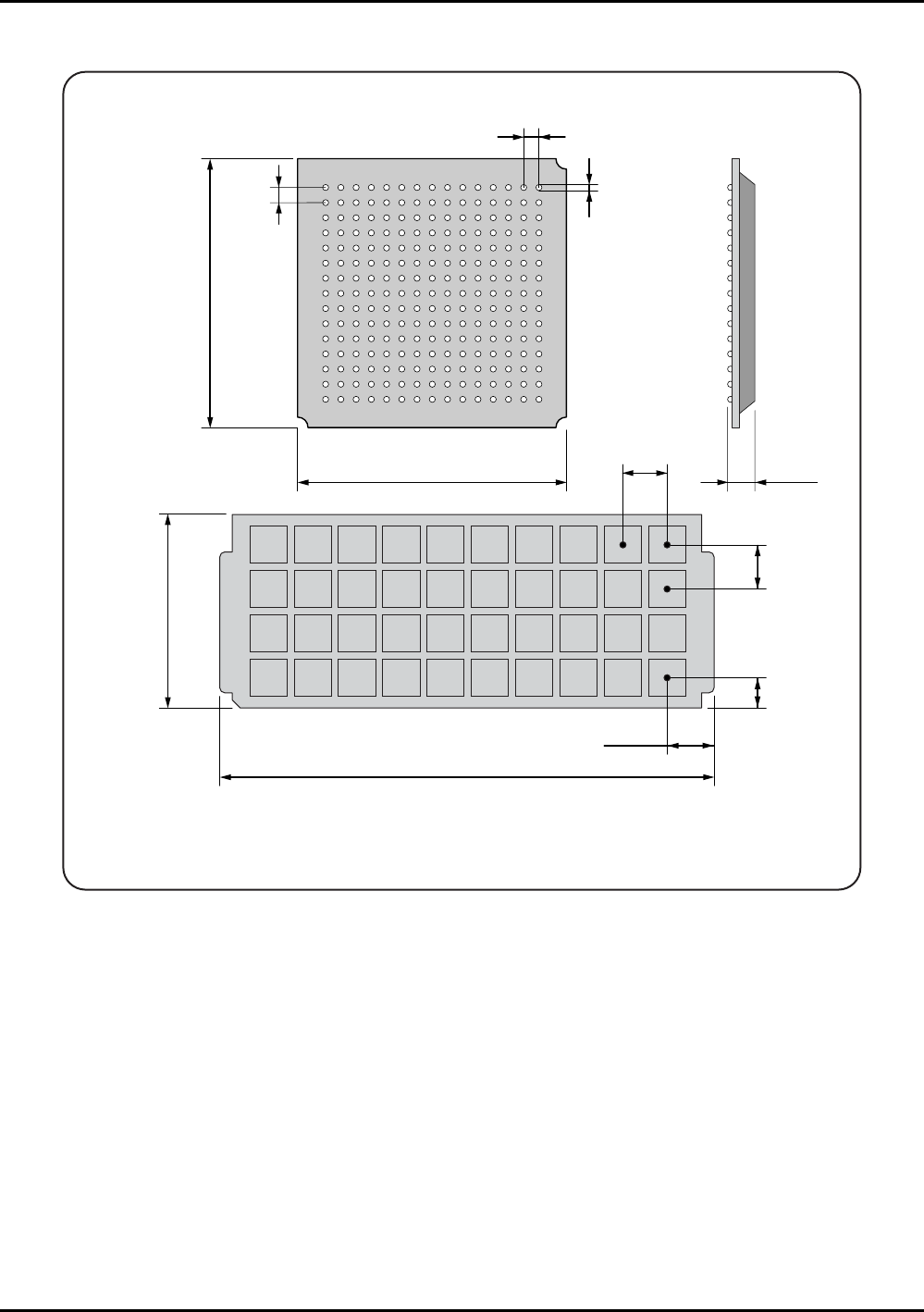

5-5-4．零件 4 (BGA224P)
27.00
2.00
322.00
27.00
136.00
1.60
30.00
24.00
1.60
1.00
29.20
29.20
Tray Thickness : 7.50mm
Tray Pickup offset Z : -1.50mm
