5.手工输入 ETEN0631 5-10 Fuji Flexa 学习手册 4. 在 [ File] 菜单里选择 [Save] 后 关闭定位点 视 窗。 3 . 在相应的字段里输入下列的数值后，单击 [O K] 键。 Mark Type: Fiducial Pattern: Ci rcle Diameter: 1.00 Isolation: 0.50 Color: White Read Level : 128 Inspect Me tho…
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-9
5-4. 制作定位点数据
2. 在 [Mark Type] 栏里选择 [Fiducial Mark]， 在
[Mark Name] 字段里输入 "Tutorial Mark"后单
击 [OK] 键。
显示出 [Fiducial Mark: Tutorial Mark] 视
窗。
1. 从 [File] 菜单里依次选择 [New] - [Mark…]。
显示出 [New Mark] 对话框。
FLXTE010
5.手工输入 ETEN0631
5-10 Fuji Flexa 学习手册
4. 在 [File] 菜单里选择 [Save] 后关闭定位点视
窗。
3. 在相应的字段里输入下列的数值后，单击 [OK]
键。
Mark Type: Fiducial
Pattern: Circle
Diameter: 1.00
Isolation: 0.50
Color: White
Read Level: 128
Inspect Method: Scan
Scan Area: 5.00
FLXTE011
FLXTE012
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-11
5-5. 制作零件数据
在这一节里我们将要制作四个新的零件。

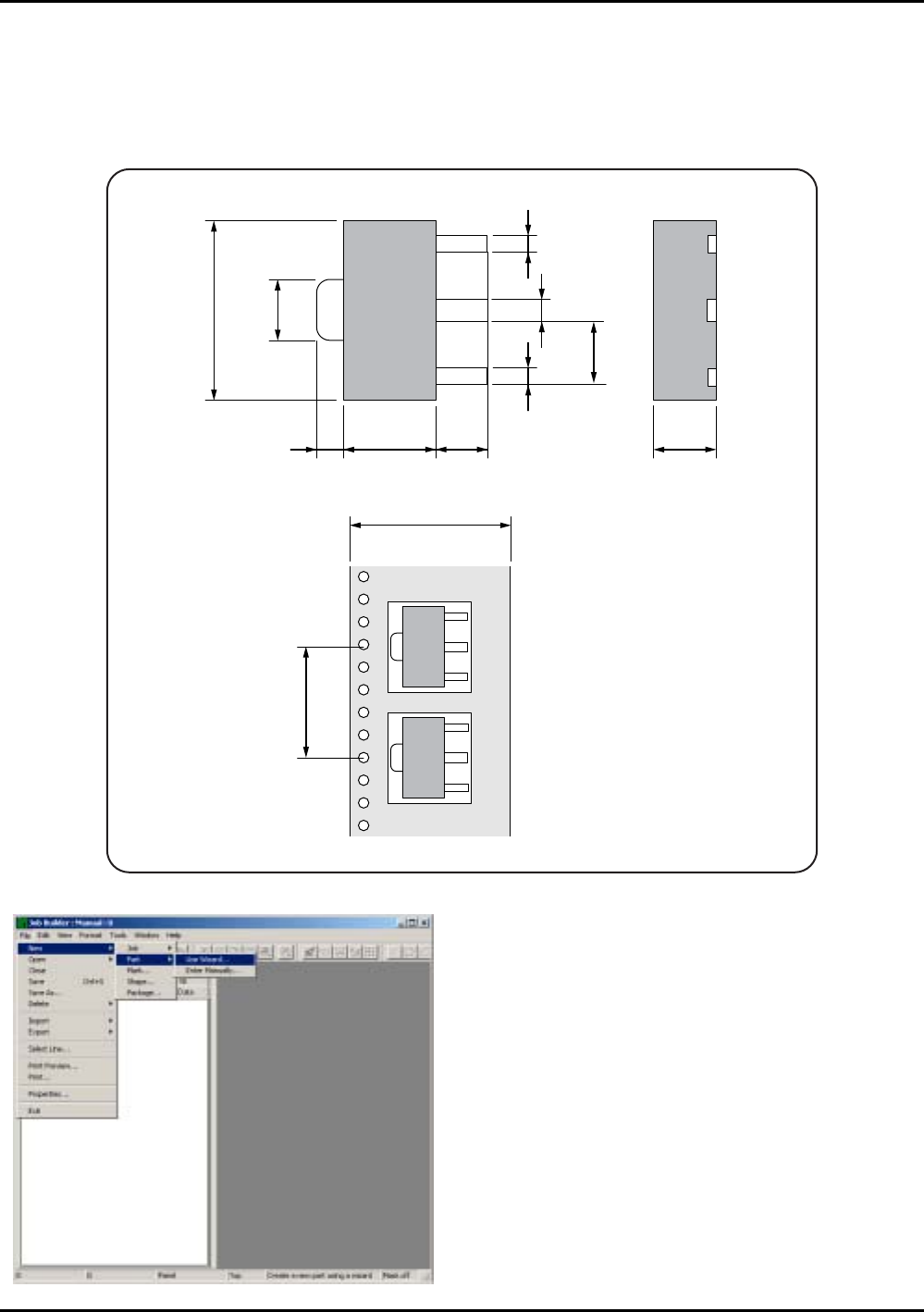

5-5-1. 零件 1 (MINI PW)
2.500.50 1.00
1.60
4.50
1.50
0.39
0.39
0.47
8.00
12.00
1.50
Position X / Y
X: -1.25 / Y: 0
X: 1.25 / Y: 0
Lead Pitch: 1.5mm
1. 从 [File] 菜单里依次选择 [New] - [Part] -
[Use Wizard…]。
显示出 [New] 对话框。
