ETEN0631 2.CAD 数据
Fuji Flexa 学习手册 2-9
2-3. 输入 BOM 数据
3. 确认 [Clear Existing Assignments] 被选择后
单击 [OK]。
显示出 [Import BOM Data] 对话框。

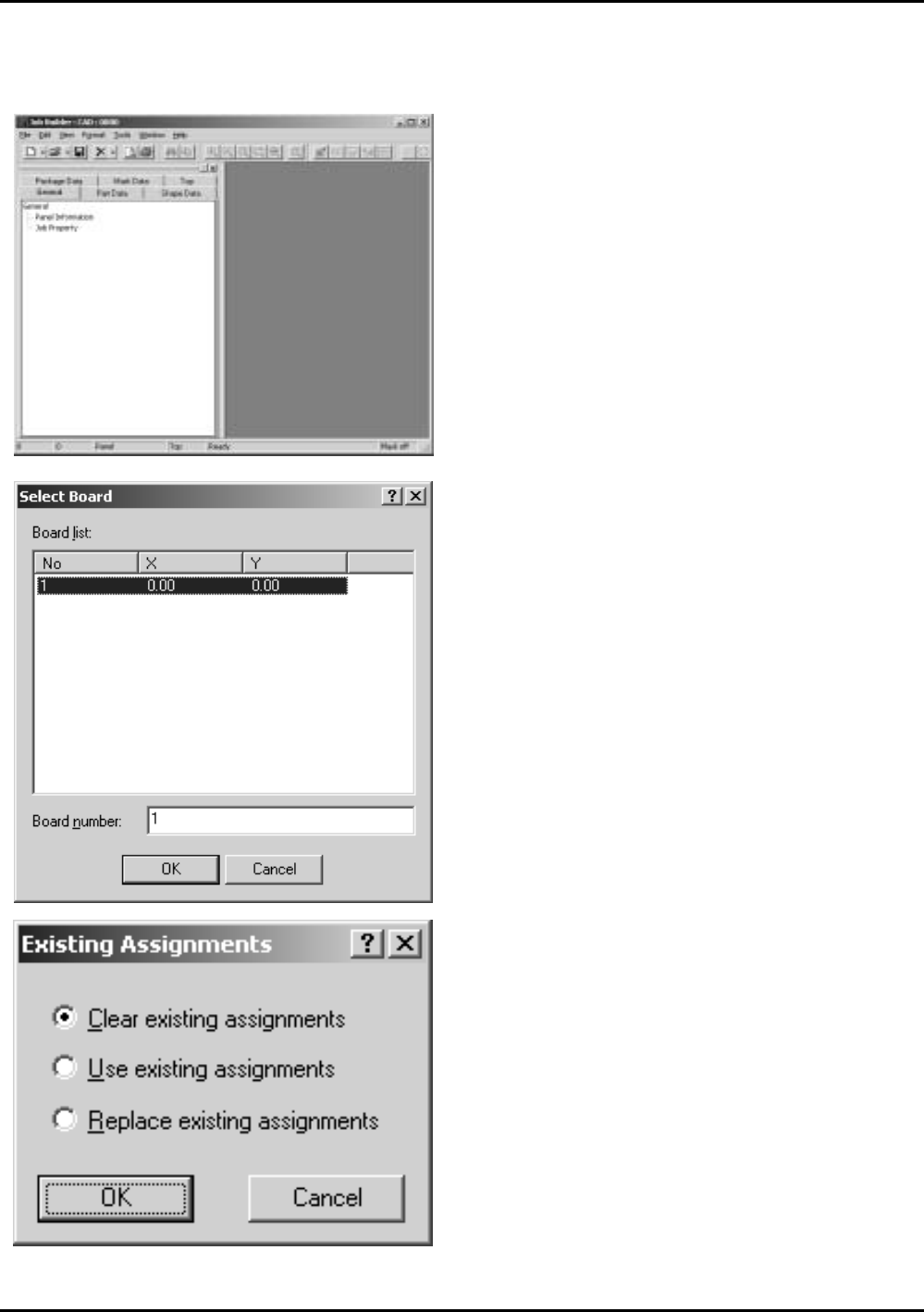

1. 从 [File] 菜单上依次选择 [Import] - [to Job]
- [BOM Data…]。
显示出 [Select Board] 对话框。
2. 选择电路板号码 1 后单击 [OK]。
显示出 [Existing Assignments] 对话框。
FLXTB005
FLXTB01013
FLXTB014
2.CAD 数据 ETEN0631
2-10 Fuji Flexa 学习手册
4. 选择 BOM 文件后单击 [Settings…]。
显示出 [BOM Import Settings] 对话框。
6. 单击去插入数据字段界限。
显示出垂直定界符线。
5. 在 [Fields] 内容上单击 [Edit]。
显示出 [Field Specification Wizard
–
S t e p
1] 对话框。
FLXTB015
FLXTB016
FLXTB017
ETEN0631 2.CAD 数据
Fuji Flexa 学习手册 2-11

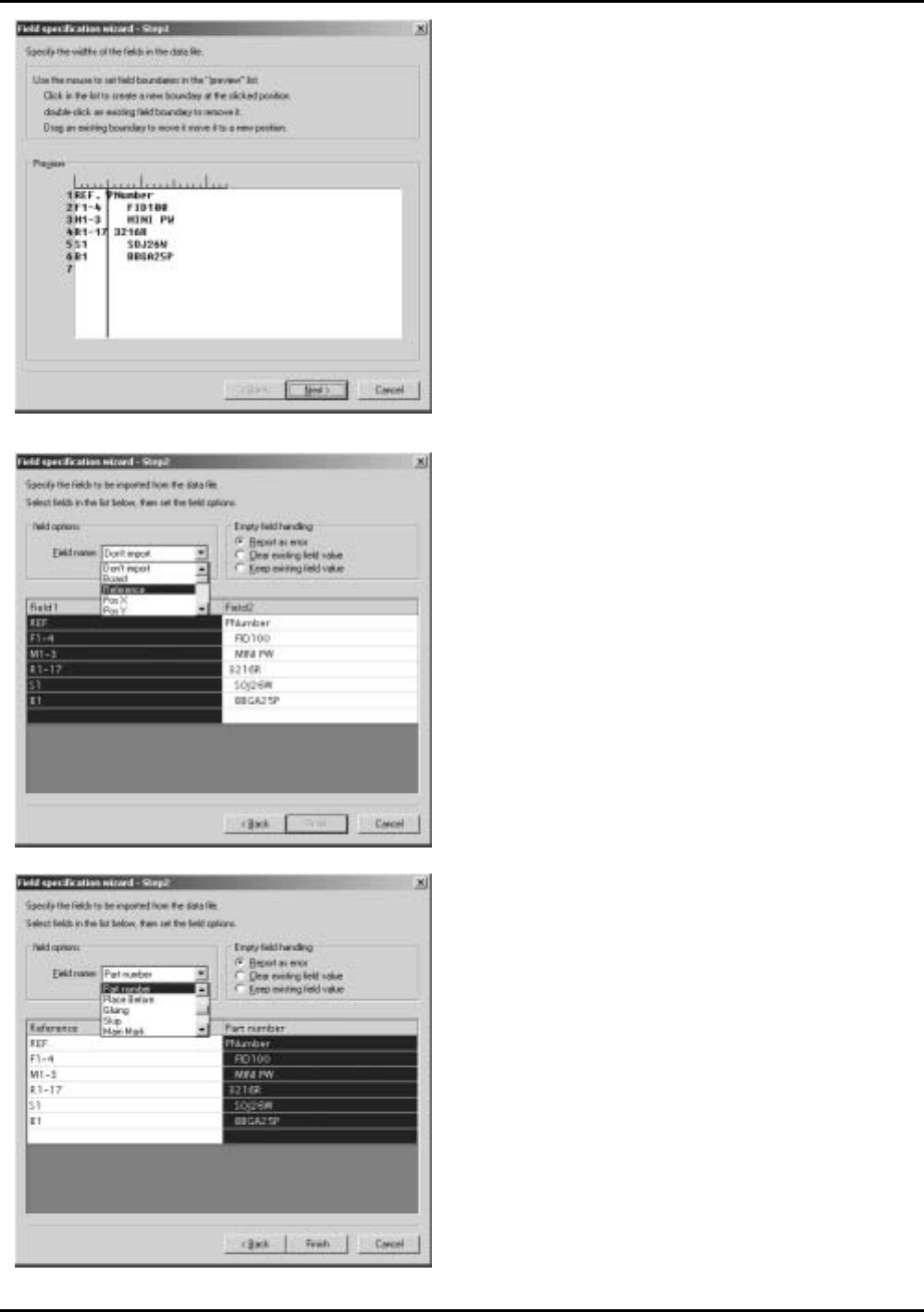

8. 从下拉式列表中选择 [Field 1] 以及相应的
[Field Name]。
7. 单击 [Next]。
显示出 [Field specification wizard
–
S t e p
2] 对话框。
9. 以相同的方法修改其他的字段，完成后单击
[Finish]。
[Field specification wizard
–
Step 2] 对
话框被关闭，显示出 [BOM Import Settings]
对话框。
FLXTB018
FLXTB019
FLXTB020
