5.手工输入 ETEN0631 5-38 Fuji Flexa 学习手册 6. 一旦零件全部输入后，应出现如左图所示出的屏 幕画面。 FLXTE073 FLXTE074
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-37
5-6. 输入坐标数据 (定位点和零件)
4. 输入下图所示的零件坐标值。
5. 单击在坐标视窗左下面的 [Placement] 标号去
输入零件的坐标值。
1. 在 Job Builder 视窗中选择 [Top] 标号后依次
单击 [Top] - [View]键。
显示出 [View
–
[ALL]] 视窗。
2. 输入如下图所示的基准定位点的坐标值。
3. 单击坐标视窗左下面的 [Mark] 标号后输入定位
点的坐标值。
FLXTE003
FLXTE071
FLXTE072
5.手工输入 ETEN0631
5-38 Fuji Flexa 学习手册

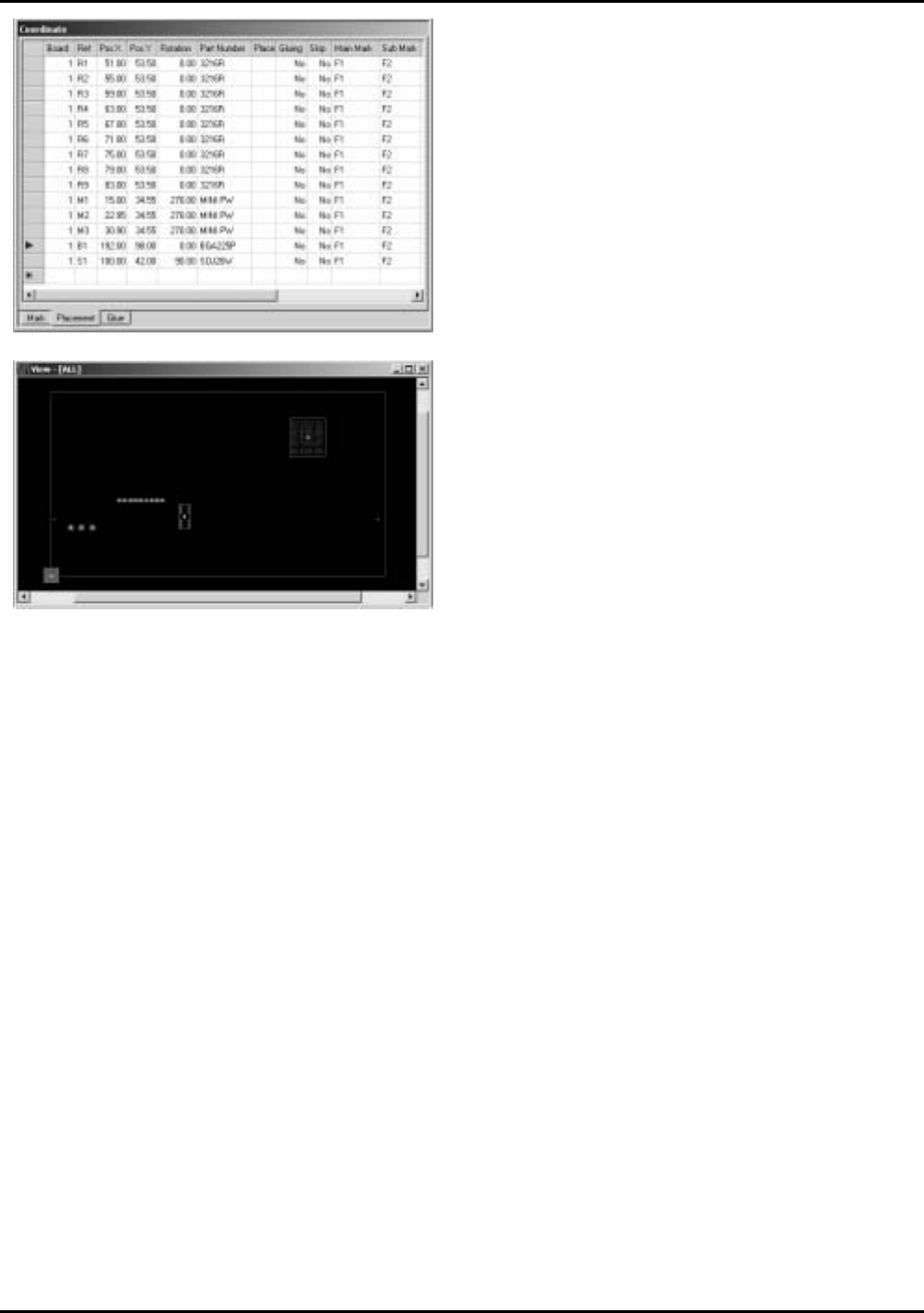

6. 一旦零件全部输入后，应出现如左图所示出的屏
幕画面。
FLXTE073
FLXTE074
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-39
5-7. 选择生产线

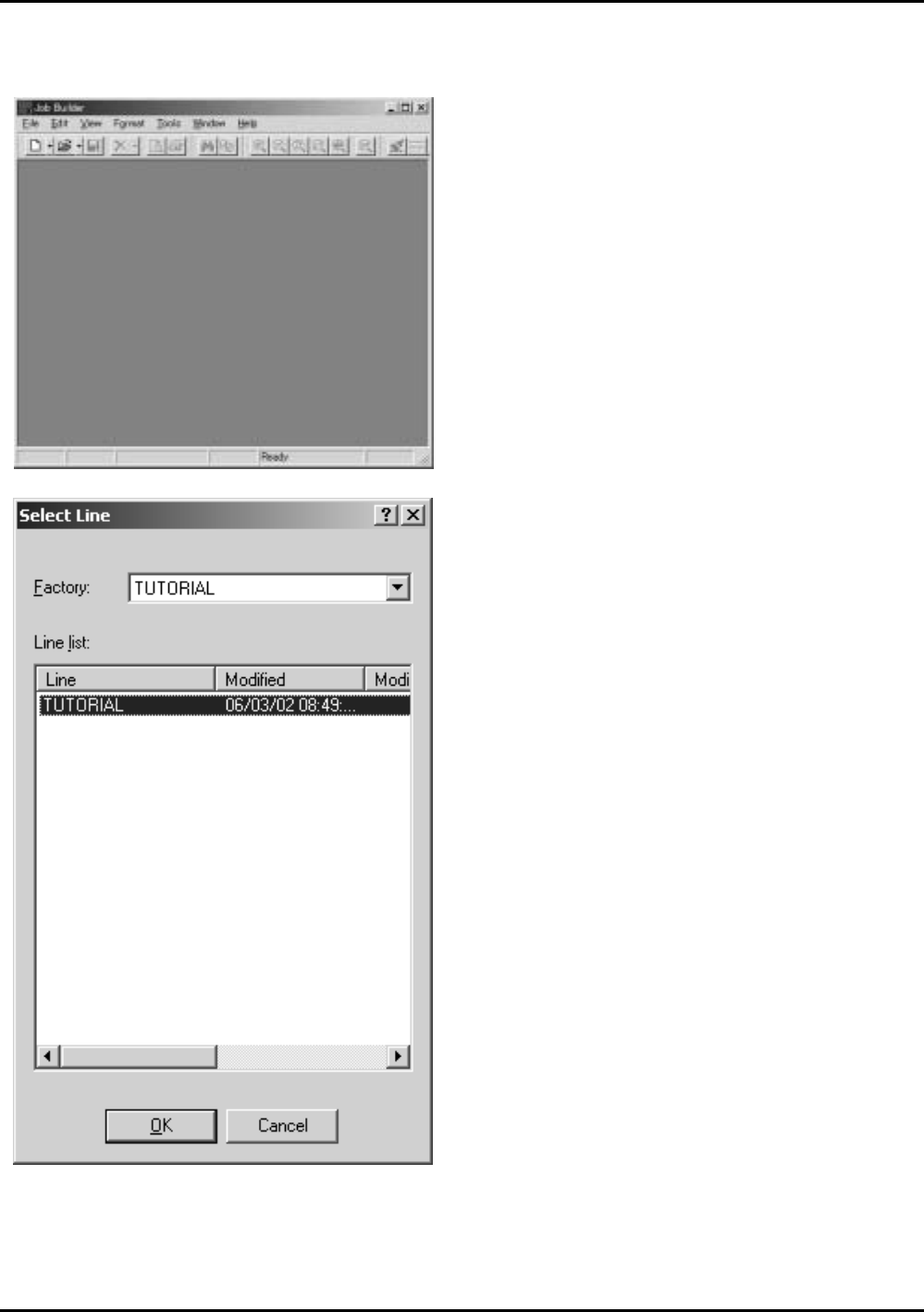

2. 选择 "TUTORIAL" 后单击 [OK] 键。
1. 从 [File] 菜单里选择 [Select line...]。
显示出 [Select line] 。
FLXTE002
FLXTE075
