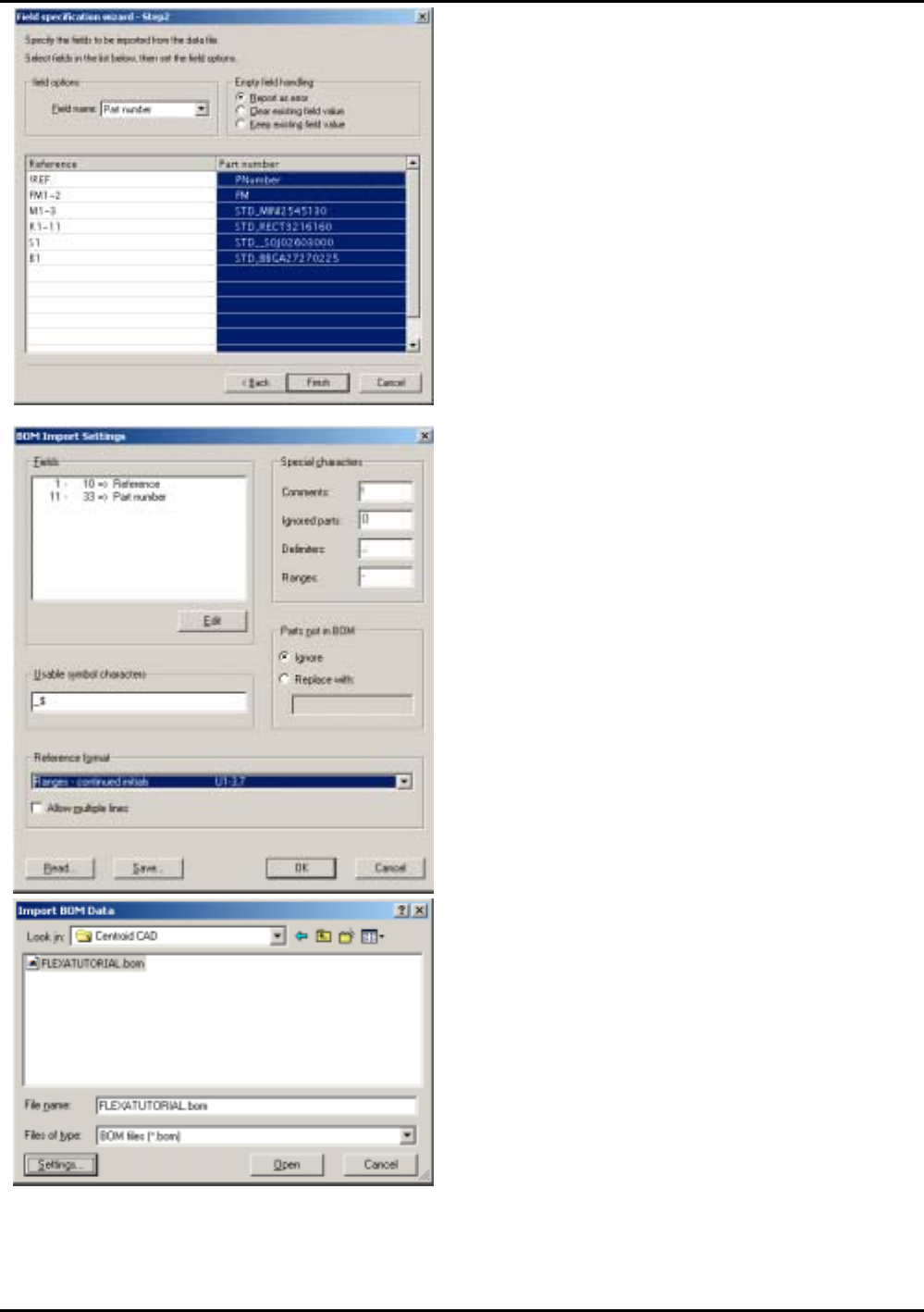

7. 单击 [Finish]。
对应于在
“
Field
”
域上的参考标号和零件号
码，显示出有关各个开始和结束列号码的
[BOM Import Settings] 对话框。
FLXTA042
• 从 “Field Name” 下拉式列表框中选择
“Field 1” 后单击 “Reference”。
• 从 “Field Name” 下拉式列表框中选择
“Field 2” 域后单击 “Part Number”。
显 示 出 如 左 图 所 示 的 [Field Settings
Wizard Step 2] 对话框。
8. 从[Reference format]字域的下拉式列表中选择
[Ranges continued initials U1-3, 7] 后单击
[OK]。
[BOM Import Settings] 对话框被关闭，显
示出 [BOM Import] 对话框。
9. 单击 [Open]。
数据被输入。零件数据从零件库中被自动读
入到 Job 中。
1.Centroid CAD 数据 ETEN0631
1-20 Fuji Flexa 学习手册
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-21
1-6. 制作定位点数据
2. 对于 [Mark Type]，选择 [Fiducial Mark]，在
[Mark Name] 字域上输入 “FM” 后单击 [OK]。
显示出 [Fiducial Mark: FM] 视窗。

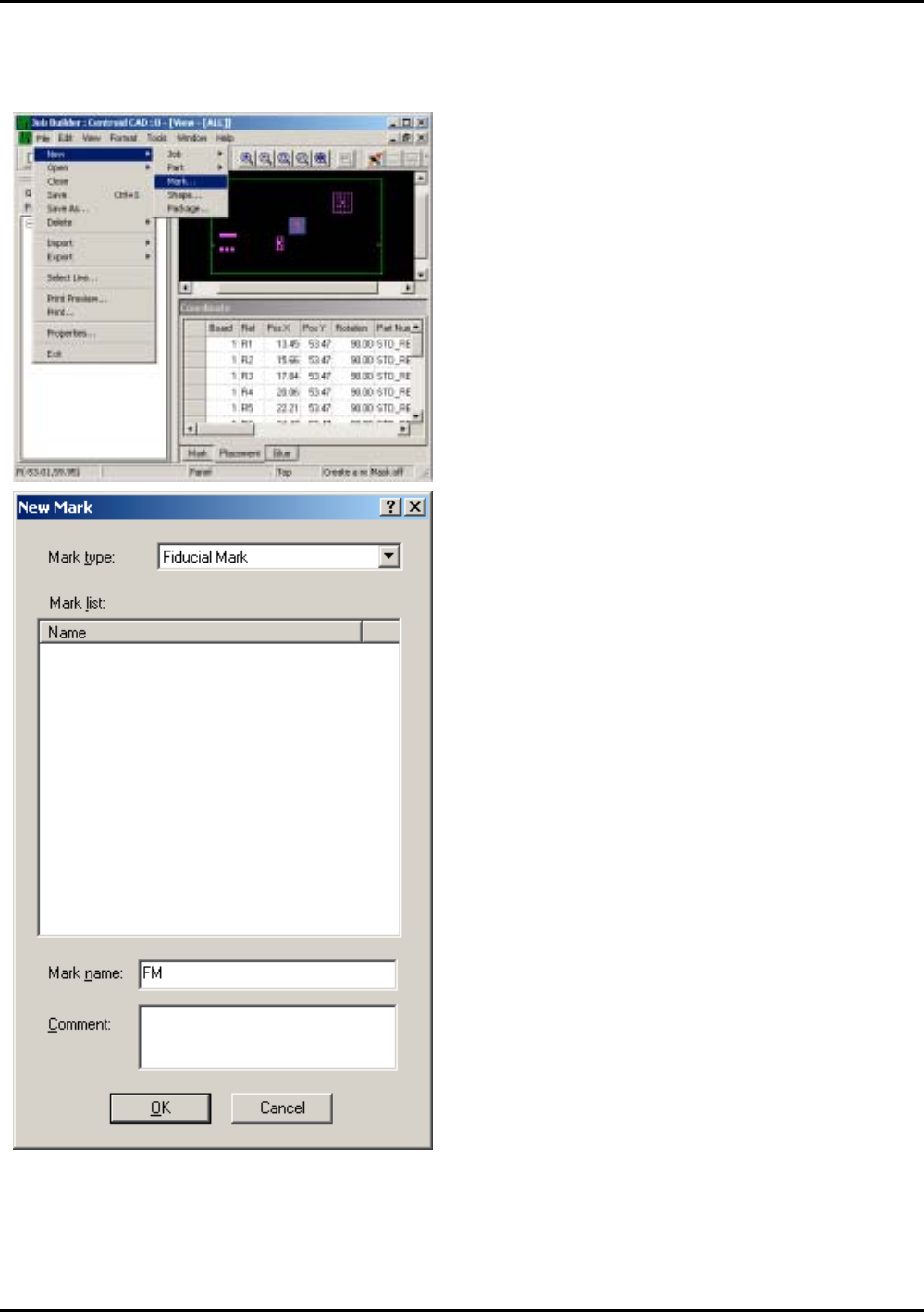

1. 从 [File] 菜单上依次选择 [New] - [Mark…]。
显示出 [New Mark] 对话框。
