ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-33

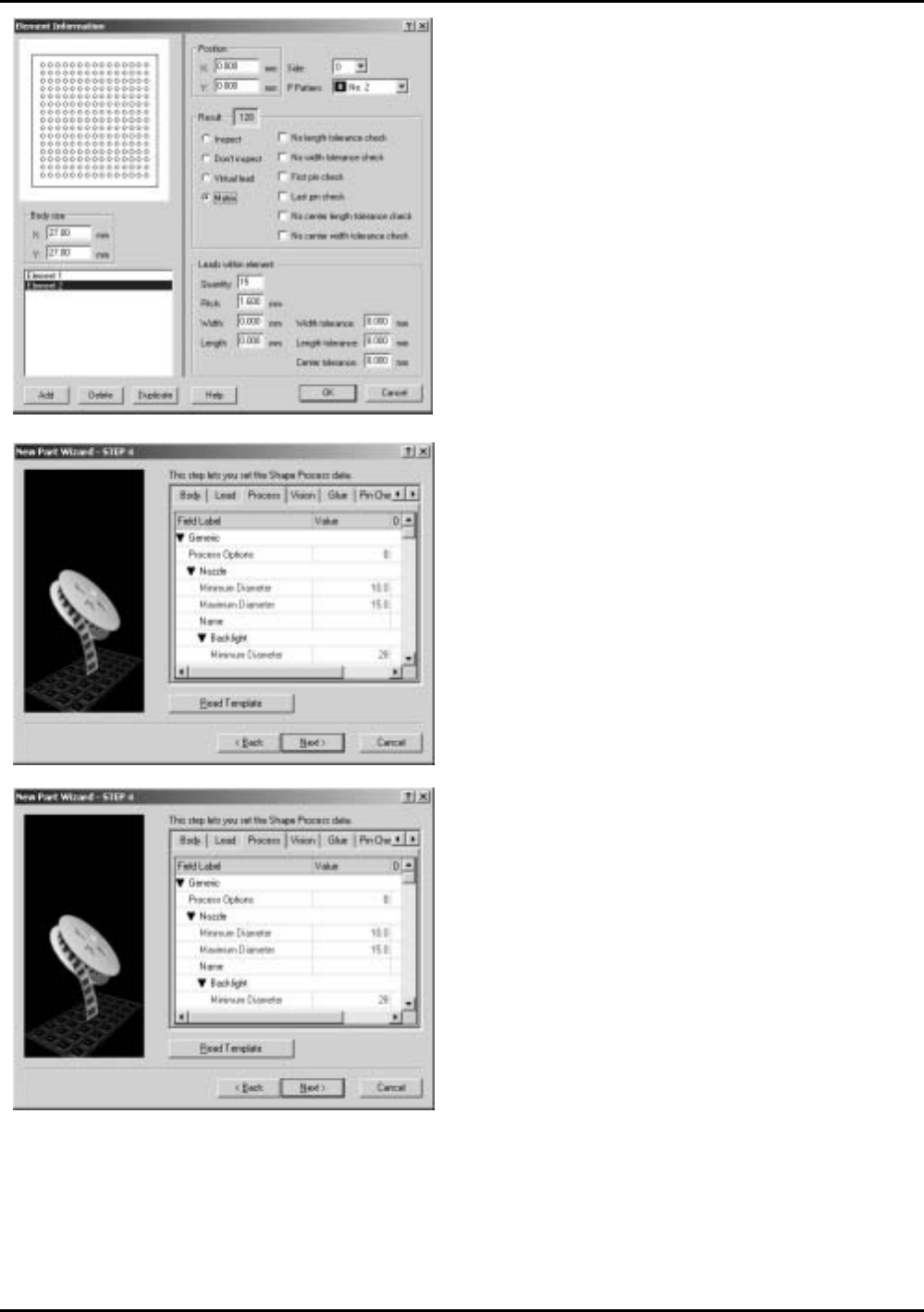

11.单击 [Next] 键.
显 示 出 [Part Data Creation Wizard -
Step4]。
12.在 [Part Data Creation Wizard -Step 4] 屏
幕的相应标号字段内输入以下的数值。
[Process] 标号
Nozzle Minimum Diameter: 10.0
Nozzle Maximum Diameter: 15.0
Backlight Minimum Diameter: 28
[Vision] 标号
Vision Type: 230
Lighting: Front AB
10.单击 [OK] 键.
[Element Information] 对话框被关闭。
FLXTE064
FLXTE065
FLXTE066
5.手工输入 ETEN0631
5-34 Fuji Flexa 学习手册

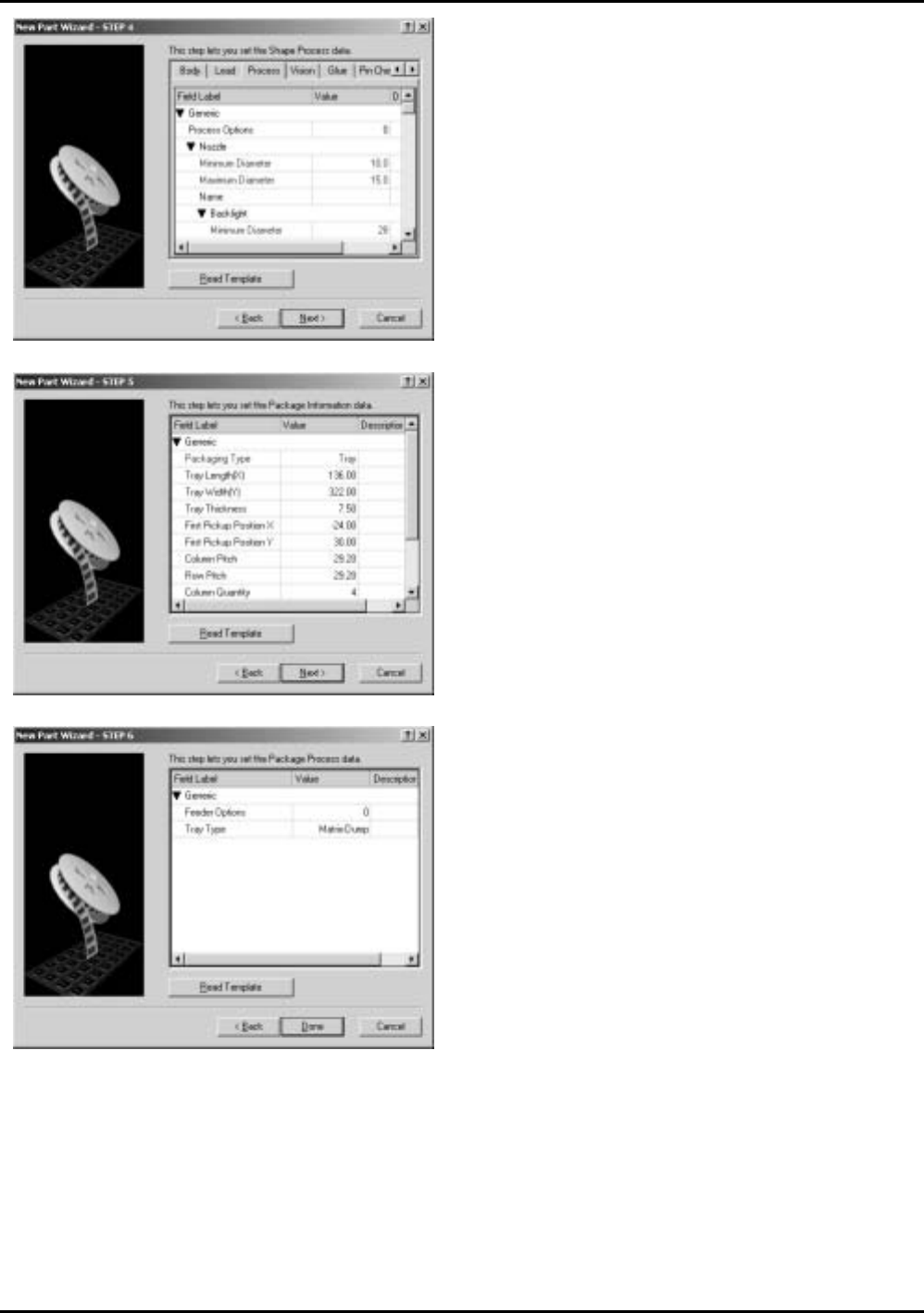

13.单击 [Next] 键。
显 示 出 [Part Data Creation Wizard
–
Step5]。
14.输入以下指定的包装数据。
Packaging Type: Tray
Tray Length: 136.00
Tray Width: 322.00
Tray Thickness: 7.50
First Pickup Position X: -24.00
First Pickup Position Y: 30.00
Column Pitch: 29.20
Row Pitch: 29.20
Column Quantity: 4
Row Quantity: 10
Dump Pick Position X: -68.00
Dump Pick Position Y: 162.00
Dump Pick Position Z: 0
15.单击 [Next] 键。
显 示 出 [Part Data Creation Wizard -
Step6 ]。
FLXTE067
FLXTE068
FLXTE069
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-35
16.输入下列所示的包装处理数据后，单击 [Done]
键。
Feeder Options: 0
Tray Type: Matrix-Dump
显示出 "BGA225P" 的[Data] 和 [Shape] 视
窗。
至此完成了零件 4 的制作。
FLXTE070
