ETEN0631 5.手工输入 Fuji Flexa 学习手册 5-17 5-5-2. 零件 2 (SOJ26W) 7.60 3.55 17.00 12 1.260 0.700 1.500 24 Position X /Y X: 5.08 / Y: -2.43 X: 5.08 / Y: 2.43 X: -5.08 / Y: -2.43 X: -5.08 / Y: 2.43 2. 在 [Part Number] 字 段里 输入 "…
5.手工输入 ETEN0631
5-16 Fuji Flexa 学习手册

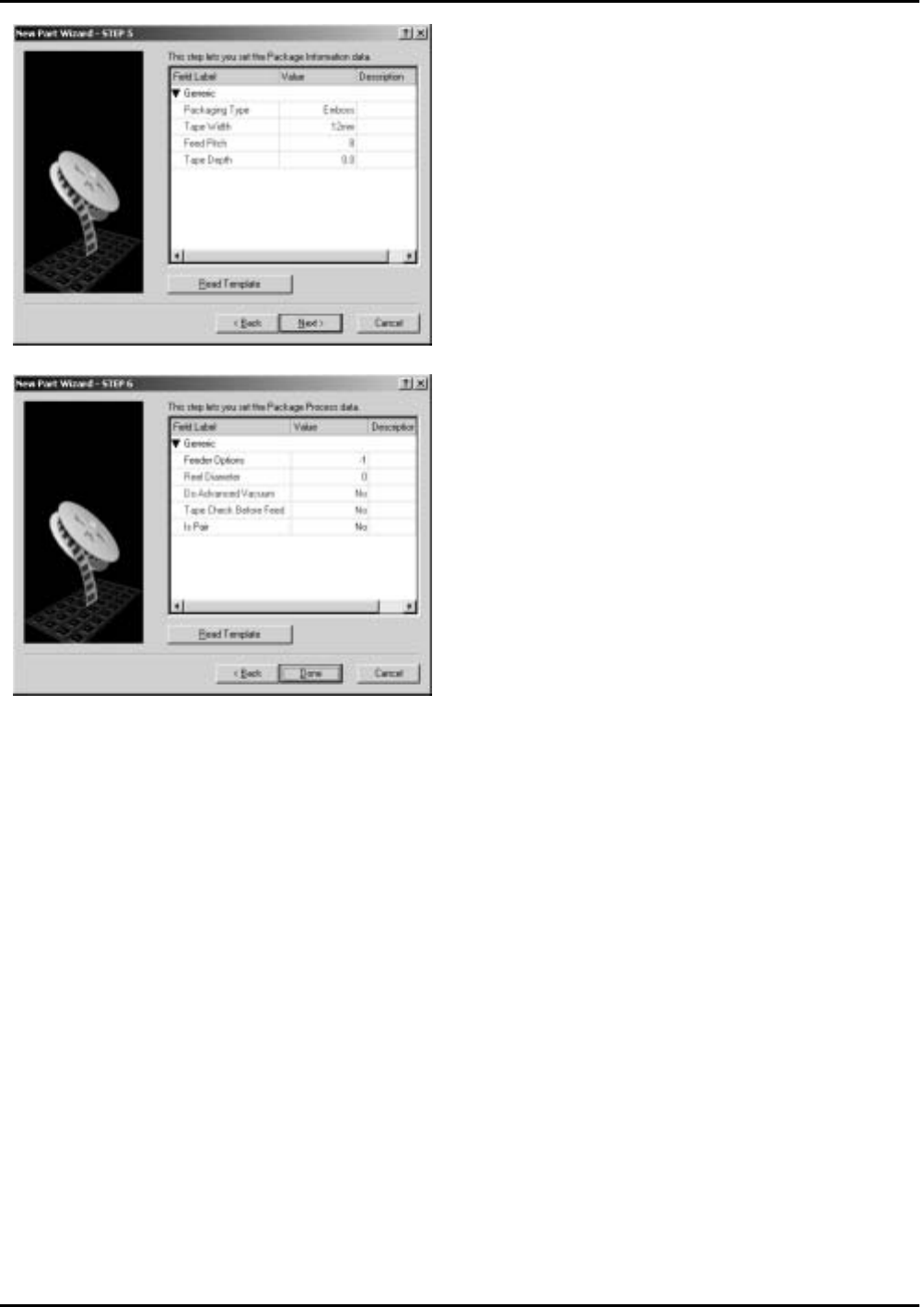

16.输入下面的包装处理数据后单击 [Done] 键。
Feeder Options: 30
显示出两个 "MINI PW" 的 [Shape Data] 和
[Package Data] 视窗。
至此完成了零件 1 的制作。
15.单击 [Next] 键。
显示出 [Part Data Creation Wizard
–
Step 6]。
FLXTE026
FLXTE027
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-17

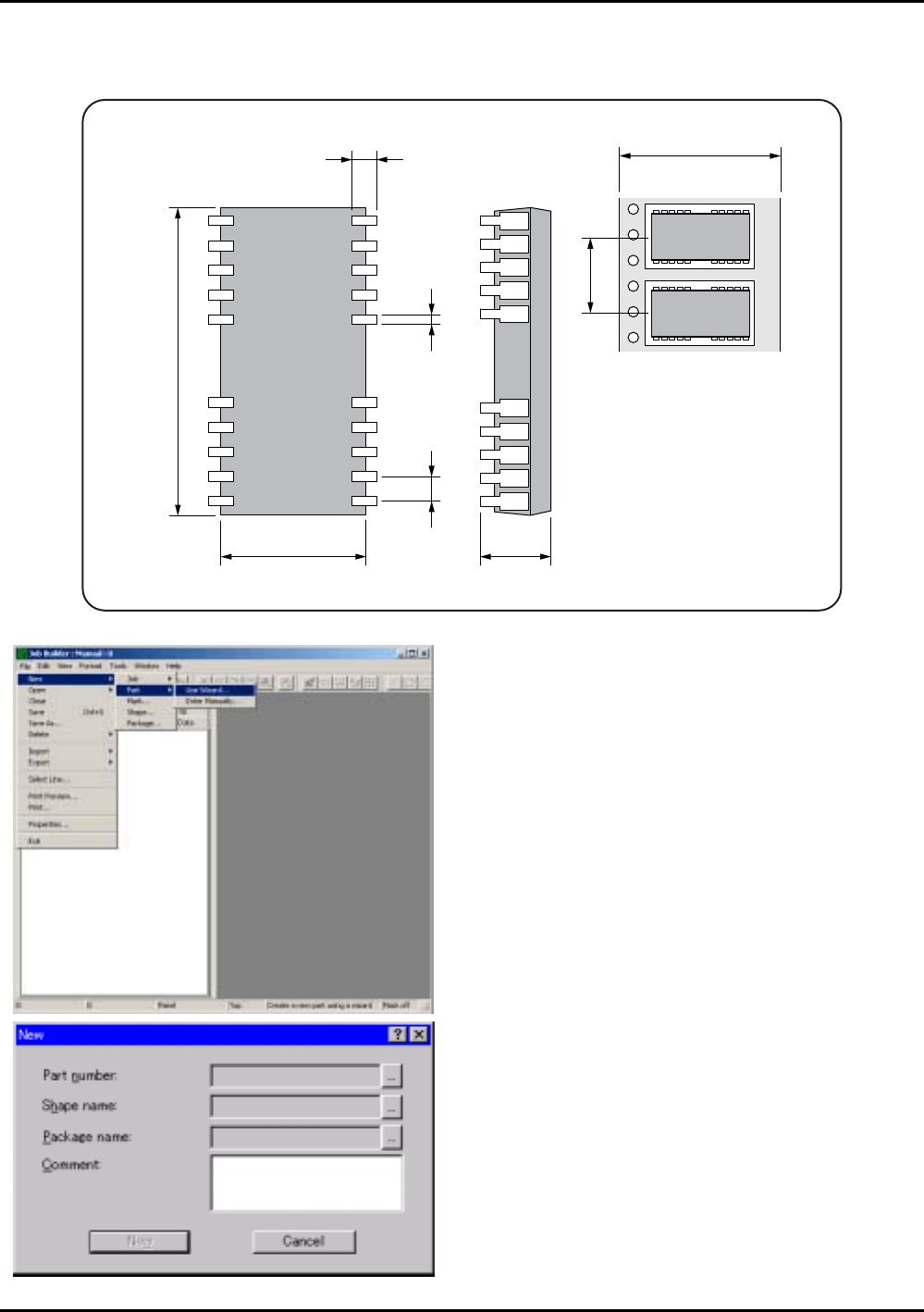

5-5-2. 零件 2 (SOJ26W)
7.60 3.55
17.00
12
1.260
0.700
1.500
24
Position X /Y
X: 5.08 / Y: -2.43
X: 5.08 / Y: 2.43
X: -5.08 / Y: -2.43
X: -5.08 / Y: 2.43
2. 在 [Part Number] 字段里输入 "SOJ26W " 后单
击 [New] 键。
显 示 出 [Part Data Creation Wizard
–
Step1] 。
1. 从 [File] 菜单里依次选择 [New] - [Part] -
[Use Wizard…] 。
显示出 [New] 对话框。
FLXTE013
5.手工输入 ETEN0631
5-18 Fuji Flexa 学习手册

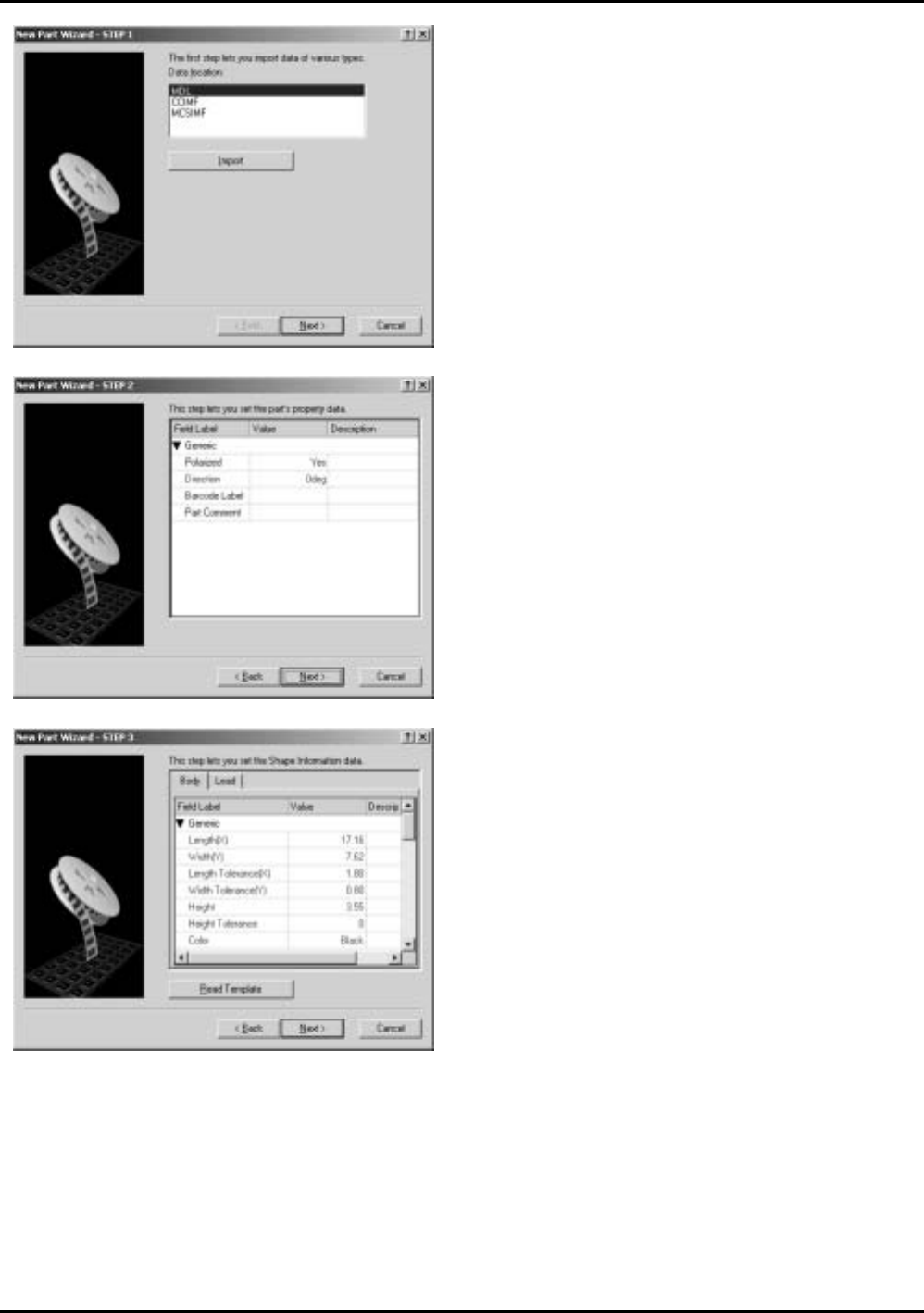

3. 单击 [Next] 键。
显 示 出 [Part Data Creation Wizard -
Step2]。
FLXTE029
4. 单击 [Next] 键。左图所示的设定为默认值。
显 示 出 [Part Data Creation Wizard -
Step3] 。
5. 在相应的标号字段里输入下列数值。
[Body] 标号
Length (X): 17.00
Width (Y): 7.60
Length Tolerance (X): 1.8
Width Tolerance (Y): 0.8
Height: 3.55
[Lead] 标号
Pitch Tolerance: 10
Element Information: Click
FLXTE030
FLXTE031
